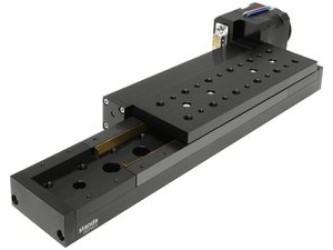

В конфигурацию XY моторизованные трансляторы серии 8MT177 собираются при помощи винтов М6. Кронштейн 2АВ175 используется для преобразования «горизонтальных» трансляторов в «вертикальные».
Особенности:
- Узкая, компактная конструкция;
- Разрешение 0.125 мкм (1/8 шага);
- Предлагаются XYZ конфигурации;
- Предлагаются двигатели разных типов.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон |
100 мм |
|
Шаг ведущего винта |
0.5 мм |
|
Разрешение на полный шаг |
1 мкм |
|
Разрешение на 1/8 шага |
0.125 мкм |
|
Понижающая передача двигатель/винт |
2.5:1 |
|
Макс. скорость* |
5 мм/сек |
|
Нагрузка | |
|
Горизонтальная |
8 кг |
|
Вертикальная |
3 кг |
|
Разъем двигателя |
DB9(M) |
|
Двигатель |
4247 |
|
Сборка | |
|
X-Y |
Напрямую |
|
Z |
2AB175 |
|
Рекомендуемые контроллеры |
8SMC5-USB |
|
Концевые выключатели |
2 |
|
Вес |
1.5 кг |
*Условия теста:
- Контроллеры Standa;
- Блок питания 36В.
Модели:
|
Модель |
Кол-во осей |
Шаговый двигатель |
|
8MT177-100 |
1 |
4247 |
|
8MT177-100-28 |
1 |
28 |
|
8MT177-100-28XY |
2 |
28 |
|
8MT177-100-28XYZ |
3 |
28 |
|
8MT177-100XY |
2 |
4247 |
|
8MT177-100XYZ |
3 |
4247 |
