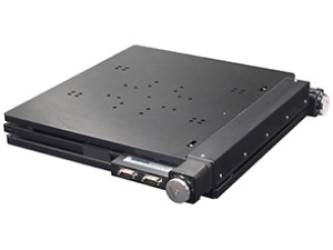

Моторизованные двухосные трансляторы 8MT200XY, 200x200 мм

8MT200XY основан на паре шаговых (опционально с поворотными энкодерами) или 3-фазных серводвигателях BLDC. Комбинация шарикового винта высокой точности и серводвигателя позволяет пользователю применять высокоточную и самоблокирующуюся систему экономичным способом. Опционально доступен бесконтактный оптический энкодер.

8MT200XY могут быть дополнительно подготовлены для чистых помещений и вакуум до 10^-3 Торр. Для более высокого вакуума необходимо согласование с производством. Дополнительное требование чистоты или герметизации может быть поддержано по требованию заказчика.

8MT200XY может быть легко соединен непосредственно к стандартному дюймовому / метрическому оптическому столу.

Трансляторы 8MT200XY могут поставляться смонтированными на алюминиевой плитке 1B-Al, сотовой столешнице 1HB, стандартном оптическом столе 1HT или плоской гранитной плите 1GB, полностью герметичной от брызг и пыли, чтобы обеспечить длительную и надежную работу

Кроме того, моторизованный XY стол с чрезвычайно низким профилем и компактной конструкцией позволяет 8MT200XY быть встроенным во многие различные типы сканирующих систем и легко монтироваться на наиболее распространенных платформах микроскопов.

Особенности:

- Диапазон перемещения: 200 x 200 мм;

- Разрешение: до <1 нм;

- Сверхвысокая точность винта;

- Высокое разрешение бесконтактного оптического инкрементального энкодера (режим двойного цикла);

- Двунаправленная повторяемость: ±0.5 мкм (0.45 мкм СКЗ);

- Максимальная скорость: 50 мм/с;

- Максимальное ускорение: 250 мм / с²;

- Точность: до ±1.5 мкм;

- Длительный срок службы гарантирован;

- Простая интеграция с метрическими / дюймовыми оптико-механическими системами;

- Ортогональность по умолчанию <15 угл. с;

- Все отчеты об измерениях включены по умолчанию.

Технические характеристики:

Примечания:

1) С квадратурой x4; система может поставляться со стандартным аналоговым SIN/COS энкодером, с возможностью интерполяции сигнала;

2) Абсолютная точность и двусторонняя повторяемость измерены с помощью лазерного интерферометра Майхельсона Zygo ZMI 501;

3) Величины углов тангажа и рыскания выполнены с помощью электронного автоколлиматора 11D-ALI-COL с разрешением 1 мкрад. Основная погрешность: 1 мкрад;

4) Максимальная скорость электрически ограничена частотой энкодера и драйвера; максимальная скорость также ограничена параметрами направляющих;

5) Максимальное ускорение ограничено максимальным током драйвера, максимальным током двигателя и внешней нагрузкой. Требуемые параметры можно согласовать с инженерами при расчете системы;

6) Грузоподъемность ограничена положением нагрузки и системой направляющих. Требуемые параметры можно согласовать с инженерами при расчете системы;

7) Перемещаемая масса – это постоянный параметр, характеризующий момент инерции системы;

8) Рекомендуемые контроллеры и драйверы подбираются исходя из требований к системе;

9) Рекомендуемый блок питания зависит от требуемого цикла работы системы и нагрузки;

10) Дифференционые выходы доступны в пассивном (буфферизация) или активном (модуляция) режимах LCMv2;

11) Платформы могут быть собраны с требуемой ортогональностью поверхностей;

12) Скалярное управление может выполняться через USB/ TCP-IP / RS-232 интерфейсы; векторное управление через EtherCAT.

Модели:
