Поставщик
|
Optogama |
|
Типы изделий
|
расширители лазерного луча |
|
Тип
|
расширители лазерного луча |
|
Артикул
|
6927 |
|
Тип расширителя
|
моторизованные |
|
Особенности
|
компактные |
Описание

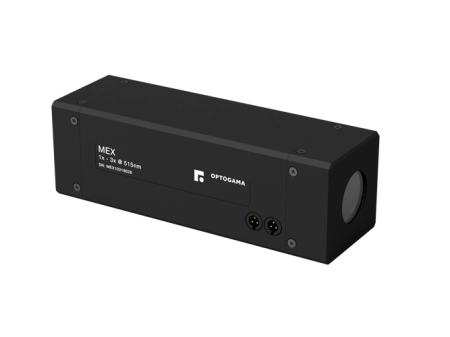

Моторизованные расширители лазерных пучков серии MEX компании Optogama используются для увеличения диаметра лазерного луча и регулировки расходимости. Стандартные или изготовленные на заказ расширители луча имеют уникальную механическую конструкцию со скользящей линзой, обеспечивающую высокую стабильность положения пучка и минимальные размеры оптической системы. Представленные расширители лазерного пучка с регулируемым увеличением (зумом) изготавливаются для заданной длины волны, и каждый тип расширителей луча Optogama имеет моторизованную систему регулировки расходимости.
Комплект поставки: расширитель лазерного пучка MEX, USB флешка с ПО и руководством пользователя, источник питания (DC, 12 В), USB кабель (1.5 м).
|
Особенности: - Высокая стабильность позиционирования луча (< 0.1 мрад); - Единая система с контроллером; - Одновременное движение обеих линз препятствует возникновению ошибок при фокусировке; - Абсолютный энкодер (обе линзы); - Время регулировки: менее 1 с (для всех увеличений); - Оптический элемент из плавленого кварца; - Встроенные контроллеры; - Отсутствует возврат в исходное положение после вкл./выкл.; - Дифракционно-ограниченный пучок при любом увеличении. |
Примеры применения: - Высокоточная лазерная микрообработка; - Медико-биологические исследования; - Научно-исследовательские задачи. |
Видео-обзор
Спецификация:
|
Параметры |
Значения |
|---|---|
|
Оптические свойства |
|
|
Диапазоны увеличений |
MEX18 - 1,0x - 8,0x, MEX13 - 1,0x - 3,0x |
|
Входная апертура |
⌀11.5 мм |
|
Выходная апертура |
MEX13 - ⌀23 мм, MEX18 - ⌀38 мм, MEX18-ACH - ⌀23 мм |
|
Число оптических элементов |
3 (MEX18, MEX13), 4 (MEX18-ACH) |
|
Порог повреждения лазером |
>10 [Дж/см2] (10 нс @ 1064 нм) |
|
Доступные покрытия |
1064 нм, 1030 нм, 532 нм, 515нм, 355 нм, 343 нм, другие по запросу |
|
Механические свойства |
|
|
Размеры MEX13 |
140 x 45 x 45 мм |
|
Размеры MEX18 |
237 x 45 x 45 мм |
|
Размеры MEX18-ACH |
226 x 45 x 45 мм |
|
Материал корпуса |
Анодированный алюминий |
|
Электрические свойства |
|
|
Связь |
С помощью ASCII команд, описанных в руководстве пользователя |
|
Интерфейс ПО |
BDS ПО |
|
Входное напряжение |
DC 12 В |
|
Интерфейс |
USB, RS232, Ethernet (используя дополнительный адаптер) |
|
Условия работы |
|
|
Рабочая температура, градусы Цельсия |
10 - 40 |
|
Крепления |
M4 на нижней стороне |
Доступные кабели
|
Тип кабеля |
Длина кабеля |
Парт-номер |
|---|---|---|
|
RS232 |
1,8 м |
13086 |
|
RS232 |
5 м |
13160 |
|
RS232 |
10 м |
13343 |
|
USB |
3 м |
13344 |
