Поставщик
|
Tucsen |
|
Типы изделий
|
камеры |
|
Серия
|
Aries |
|
Интерфейс
|
USB 3.2, Gen2x2, CXP2.0x2 |
|
Разрешение
|
2048х2048 |
|
Вес
|
950 г |
|
Размеры пикселя, мкм
|
6.5 мкм |
|
Разрешение, Мп
|
4.2 |
|
Тип сенсора
|
BSI sCMOS |
|
Применение камеры
|
регистрация флуоресценции, для астрофизики, микроскопия |
|
Тип камеры
|
научные |
|
Тип матрицы
|
монохромная |
|
Частота кадров
|
300 к/с |
|
Спектральный диапазон камер
|
200 - 1100 нм |
|
Вид камеры (корпус)
|
В корпусе |
|
Передача данных
|
CoaxPress 2.0 ( CXP-12 ) |
|
Тип научных камер
|
для микроскопии |
|
Особенности
|
высокочувствительные |
Высокочувствительная BSI sCMOS-камера

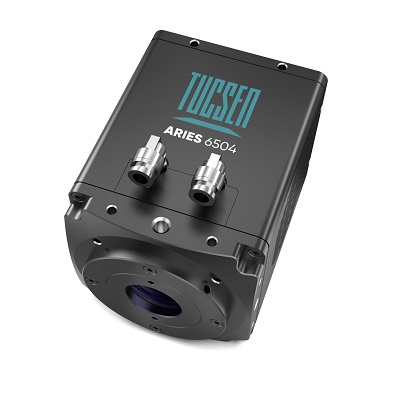

Aries 6504 — это современная научная камера на базе BSI sCMOS-сенсора нового поколения, разработанная для точной регистрации слабых оптических сигналов в задачах оптоэлектроники, фотоники и квантовой визуализации. Камера оптимизирована для работы в широком спектральном диапазоне и обеспечивает высокую эффективность преобразования фотонов в электрический сигнал при минимальном уровне шума.
Используемый сенсор GSENSE6504BSI с архитектурой задней подсветкой демонстрирует квантовую эффективность до 95%, что критически важно для экспериментов, в которых очень низки уровень сигнала. Разрешение 2048 × 2048 и размер пикселя 6.5 мкм обеспечивают оптимальный баланс между пространственным разрешением, чувствительностью и динамическим диапазоном.
Модификация Aries 6504 Pro оснащена дополнительным режимом сверхнизкого шума (Sensitive / Low Noise mode), в котором типичный уровень шума считывания достигает всего 0.43 e⁻ RMS. Это позволяет использовать камеру в режимах, близких к режиму регистрации одиночных фотонов, без перехода к более дорогим EMCCD- или специализированным детекторам.
Преимущества
- BSI sCMOS-сенсор с высокой чувствительностью
- Квантовая эффективность до 95% в видимом диапазоне
- Минимальный шум считывания до 0.43 e⁻ RMS (версия Pro)
- Ультранизкий темновой ток ≤0.01 e⁻/пикс/сек при охлаждении
- Высокая частота кадров до 300 к/с для динамических процессов
- Расширенный динамический диапазон до 91 дБ
- Широкий спектральный диапазон 200–1100 нм
- Поддержка аппаратной синхронизации и триггерных режимов
Применения
- Экспериментальная фотоника и оптическая метрология
- Квантовая оптика и регистрация одиночных фотонов
- Детектирование слабой люминесценции и флуоресценции
- Сверхразрешающая и корреляционная микроскопия
- Биофотоника и низкоинтенсивная визуализация
- Астрономические и астрофизические наблюдения
- Оптоэлектронные сенсорные системы и прототипирование
Технические характеристики
|
Параметр |
Aries 6504 |
Aries 6504 Pro |
|
Архитектура сенсора |
BSI sCMOS |
|
|
Модель сенсора |
GSENSE6504BSI |
|
|
Спектральная чувствительность |
200–1100 нм |
|
|
Пиковая квантовая эффективность |
95% @ 450 нм |
|
|
Пространственное разрешение |
2048 × 2048 |
|
|
Размер пикселя |
6.5 × 6.5 мкм |
|
|
Активная область |
13.3 × 13.3 мм |
|
|
Максимальная частота кадров |
до 300 к/с |
|
|
Режимы съёмки |
Dynamic (HDR), Speed |
Sensitive (LN), Dynamic (HDR), Speed |
|
Частота в режиме Sensitive |
— |
до 100 к/с |
|
Динамический диапазон |
до 83.4 дБ |
до 91 дБ |
|
Шум считывания |
≤0.9 e⁻ |
0.43 e⁻ RMS |
|
Темновой ток |
≤0.01 e⁻/пикс/сек @ −20 °C |
|
|
Полная ёмкость пикселя |
15 ke⁻ |
|
|
DSNU / PRNU |
0.3 e⁻ / 0.3% |
|
|
Нелинейность |
0.3% (HDR HG) |
|
|
Охлаждение |
Воздушное / жидкостное |
|
|
Минимальная температура сенсора |
до −20 °C |
|
|
Интерфейсы данных |
USB 3.2 Gen2x2, CXP 2.0 ×2 |
|
|
Разрядность |
12 / 16 бит |
|
|
Аппаратная синхронизация |
Поддерживается |
|
|
SDK |
C / C++ |
|
|
Оптический интерфейс |
C-mount |
|
|
Габариты |
80 × 80 × 108 мм |
|
|
Вес |
950 г |
|
