Поставщик
|
Tucsen |
|
Типы изделий
|
камеры |
|
Тип камеры
|
научные |
|
Тип сенсора
|
BSI sCMOS TDI |
|
Стандарт крепления
|
M72, пользовательский |
|
Серия
|
Dhyana |
|
Тип матрицы
|
Монохромная |
|
Частота кадров
|
300 - 600 кГц |
|
Спектральный диапазон камер
|
180 - 1100 нм |
|
Вид камеры (корпус)
|
В корпусе |
|
Передача данных
|
CoaxPress-Over-Fiber 2 x QSFP+ |
|
Охлаждение
|
Жидкостное охлаждение |
|
Интерфейс
|
CoaxPress |
|
Эффективная площадь
|
45.36 мм x 1.28 мм |
|
Разрешение
|
9072 x 256 |
|
Температура охлаждения
|
35°C ниже окр. среды |
|
Размер пикселя
|
5 мкм x 5 мкм |
|
Квантовая эффективность
|
82% при 550 нм, 50% при 350 нм, 38% при 800 нм |
|
Размеры пикселя, мкм
|
5х5 |
|
Разрешение, пикселей
|
9072 x 256 |
|
Габаритные размеры
|
100 мм x 100 мм x 145 мм |
|
АЦП
|
8, 10, 12 бит |
|
Применение камеры
|
регистрация флуоресценции, инспекция электроники |
Dhyana 9KTDI Pro (сокращенно D 9KTDI Pro) - это TDI-камера с обратной подсветкой, основанная на передовой технологии sCMOS с обратной подсветкой и TDI (интеграция временной задержки). В нем используется надежная и стабильная охлаждающая упаковочная технология, охватывающая широкий спектральный диапазон от 180 нм ультрафиолетового излучения до 1100 нм ближнего инфракрасного. Это эффективно расширяет возможности сканирования линий TDI в ультрафиолетовом диапазоне и сканирования при слабом освещении, обеспечивая более эффективную и стабильную поддержку обнаружения для таких приложений, как обнаружение дефектов полупроводниковых пластин, обнаружение дефектов полупроводниковых материалов и секвенирование генов.
Применения:
- Проверка полупроводников и пластин;
- Проверка FPD.

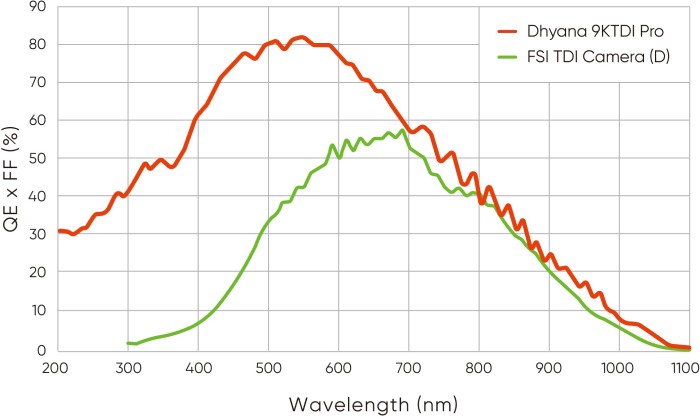

Высокое QE на 82% / широкий спектр
В Dhyana 9KTDI Pro применяется технология sCMOS с обратной подсветкой, с проверенным диапазоном длин волн, охватывающим от 180 до 1100 нм. 256-уровневая технология TDI (интеграция с задержкой по времени) значительно улучшает отношение сигнал / шум для получения изображений при слабом освещении в различных спектрах, включая ультрафиолетовый (193 нм / 266 нм / 355 нм), видимый свет и ближнюю инфракрасную область. Это усовершенствование способствует повышению точности обнаружения устройства.

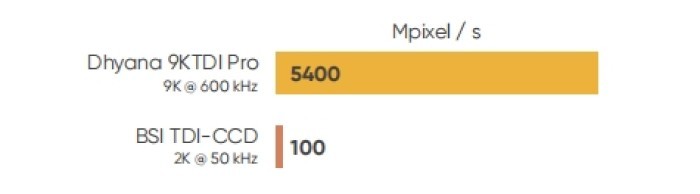

Высокая пропускная способность до 600 кГц при 9K
Dhyana 9KTDI Pro оснащен высокоскоростными интерфейсами CoaXPress-Over-Fiber 2 x QSFP +, обеспечивающими эффективность передачи, эквивалентную в 54 раза эффективности камер CCD-TDI с обратной подсветкой, что значительно повышает эффективность обнаружения оборудования. Линейная частота камеры может достигать 9K при частоте 600 кГц, предлагая самое быстрое многоступенчатое решение для линейного сканирования TDI при промышленном контроле.

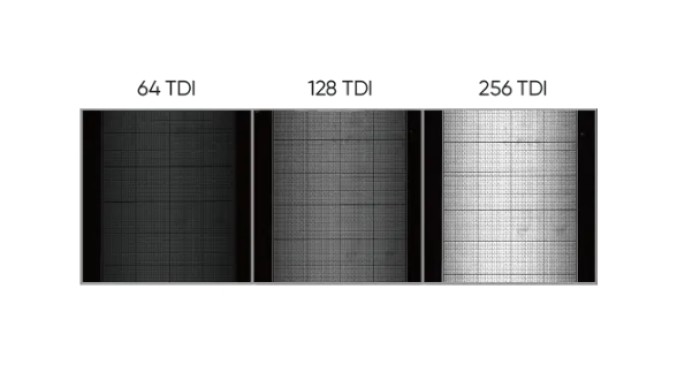

256 ступеней TDI
Dhyana 9KTDI Pro оснащен функцией визуализации TDI в диапазоне от 16 до 256 уровней, что обеспечивает улучшенную интеграцию сигналов в течение заданного периода времени. Эта функция позволяет получать изображения с высоким соотношением сигнал / шум, особенно в условиях низкой освещенности.
