        Монохромная sCMOS камера Dhyana 9KTDI, 9072 п, 510 кГц

        Главная
        —
        Каталог продукции
        —
        Камеры и объективы
        —
        Камеры
        —
        Научные камеры
        —Монохромная sCMOS камера Dhyana 9KTDI, 9072 п, 510 кГц

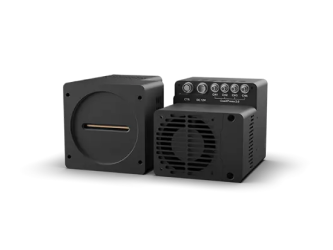

        Фото Монохромная sCMOS камера Dhyana 9KTDI, 9072 п, 510 кГц
        Производитель: Tucsen
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Tucsen
        Типы изделий
        камеры
        Тип камеры
        научные камеры, промышленные
        Тип сенсора
        sCMOS
        Стандарт крепления
        M72, пользовательский
        Серия
        Dhyana
        Тип матрицы
        Монохромная
        Спектральный диапазон камер
        180 - 1100 нм
        Вид камеры (корпус)
        В корпусе
        Передача данных
        CoaxPress 2.0 ( CXP-12 )
        Интерфейс
        CoaxPress 2.0 ( CXP-12 ), Hirose, HR10A-7R-4S
        Разрешение
        9072 * 256
        Размеры пикселя, мкм
        5х5
        Разрешение, пикселей
        9072x 256
        Режим сканирования
        пространственное
        Применение камеры

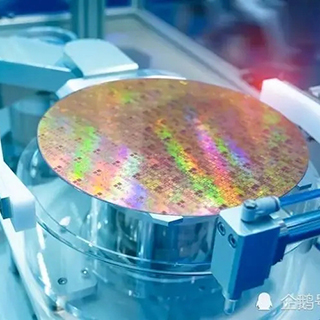

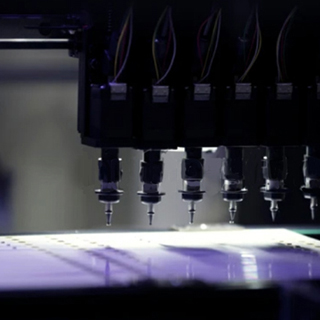

        регистрация флуоресценции, инспекция электроники

        В Dhyana 9KTDI используется новое поколение технологии CMOS TDI с обратной засветкой (BSI TDI sCMOS) со спектральной характеристикой 200-1100 нм, которую можно использовать в областях ультрафиолетового, видимого и ближнего инфракрасного излучения. Технология TDI обеспечивает чрезвычайно высокое отношение сигнал-шум в условиях низкой освещенности, а высокоскоростная линейная частота до 510 кГц при 9K может значительно повысить эффективность визуального обнаружения. Камера BSI TDI sCMOS предназначена для проверки в условиях низкой освещенности и высокой скорости.

        Особенности:

        - Квантовая эффективность 82% при 550 нм;

        - Разрешение 9072 пикс;

        - Размер пикселя 5 мкм x 5 мкм;

        - Частота кадров 510 кГц при 9K;

        - Интерфейс передачи данных CoaXPress2.0.

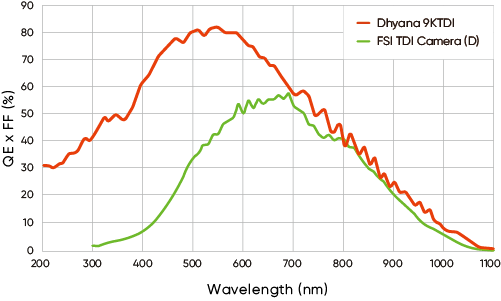

        Высокая квантовая эффективность 82% / широкий спектр

        Dhyana 9KTDI использует технологию sCMOS с обратной засветкой и имеет спектральную характеристику от 200 до 1100 нм. В сочетании с 256-уровневым TDI и технологией охлаждения ее можно использовать в полях с низкой освещенностью, таких как ультрафиолет, видимый свет и ближний инфракрасный диапазон.

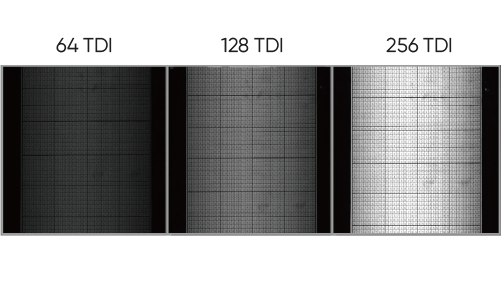

        Высокое соотношение сигнал-шум

        Dhyana 9KTDI поддерживает от 16 до 256 уровней изображения TDI (интеграция временной задержки), что может увеличить интеграцию сигнала в единицу времени для получения изображений с более высоким отношением сигнал/шум в условиях ограниченного освещения.

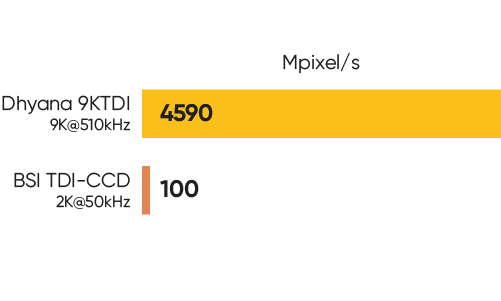

        Высокая пропускная способность до 510 кГц при разрешении 9K

        Dhyana 9KTDI оснащена новейшим высокоскоростным интерфейсом CXP-12. Линейная частота 9K при 510 кГц означает скорость передачи данных 4590 мегапикселей в секунду, что почти в 6 раз выше, чем у современных 8K камер линейного сканирования, и более чем в 50 раз выше, чем у ПЗС TDI камер с обратной засветкой.

        Технические характеристики камеры Dhyana 9KTDI:

        Параметр

        Значение

        Модель

        Dhyana 9KTDI

        Тип сенсора

        Научный КМОП с обратной засветкой и технологией TDI (BSI sCMOS TDI)

        Модель сенсора

        Gpixel GLT5009BSI

        Тип матрицы

        Монохромная

        Диагональ сенсора

        45.4

        Разрешение

        9072 пикс

        Размер пикселя

        5 мкм x 5 мкм

        Активная область сенсора

        45.36 мм x 1.28 мм

        Квантовая эффективность

        82% при 550 нм; 50% при 350 нм; 38% при 800 нм

        Макс. скорость сканирования

        300 кГц при 12 бит; 345 кГц при 10 бит; 510 кГц при 8 бит

        Режим

        TDI/Area

        Уровни TDI

        4/8/16/32/64/128/192/256

        Направление сканирования

        Вперед/Назад/Управление триггером

        Эффективность переноса заряда

        ≥0.99993

        Разрядность АЦП

        8/10/12 бит

        Полная емкость

        15.5 кe- при 12 бит; 14 кe- при 10 бит

        Динамический диапазон

        68.7 дБ при 12 бит;63.6 дБ при 10 бит

        Шум считывания

        7.2 e- при 12 бит; 11.4 e- при 10 бит

        Неоднородность темнового сигнала

        1.5 e- при 12 бит; 3.5 e- при 10 бит

        Неоднородность чувствительности

        0.3%

        Режим биннинга

        2x1; 4x1; 8x1

        Интерфейс передачи данных

        CoaXPress 2.0

        Метод охлаждения

        Воздушное и водяное

        Температура охлаждения

        40 °С ниже температуры окружающей среды

        Темновой ток

        950e-/пикс/с при температуре чипа 10 °С

        ROI

        Поддерживает

        Внешний режим триггера

        Вход триггера, вход направления сканирования

        Выходные сигналы триггера

        Выходной сигнал функции с синхронизацией

        Интерфейс триггера

        HR10A-7R-4S

        Точность отметки времени

        8 нс

        Усиление

        Аналоговое усиление: x2 ~ x8;

        Цифровое усиление: x0.5 ~ x10

        Оптический интерфейс

        M72 / пользовательский

        Источник питания

        12 В / 8 А

        Потребляемая мощность

        <60 Вт

        Размеры

        86 мм x 86 мм x 109 мм

        Вес

        1100 г

        Программное обеспечение

        Samplepro/Matlab

        SDK

        GenICamTM

        Операционная система

        Windows/Linux

        Сертификация

        CE/RoHS

        Условия окружающей среды

        Рабочая: 0~40°C/влажность 0~85%

        Хранение: 0~60°C/влажность 0~90%

        Галерея
        2 фото —
        1/2 —
        Фото Монохромная sCMOS камера Dhyana 9KTDI, 9072 п, 510 кГц
        Фото Монохромная sCMOS камера Dhyana 9KTDI, 9072 п, 510 кГц
        Фото Монохромная sCMOS камера Dhyana 9KTDI, 9072 п, 510 кГц
        Фото Монохромная sCMOS камера Dhyana 9KTDI, 9072 п, 510 кГц
        Для доступа к файлам требуется Авторизация
        Документация на камеру Dhyana 9KTDI
        2.6 MБ
        Чертеж камеры Dhyana 9KTDI
        106.6 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Похожие товары
        С этим товаром покупают
        Поставщик
        Edmund Optics
        Артикул
        52-220
        Оптические столы и плиты
        cистемы для установки на оптический стол
        Тип аксессуара (для камер)
        фокусировочные крепления
        Фото Стальной стержень, диаметр: 3/4", длина: 9", горизонтальный, штырьки на двух концах 1/4-20 и 5/16-18, Edmund Optics
        Стальной стержень, диаметр: 3/4", длина: 9", горизонтальный, штырьки на двух концах 1/4-20 и 5/16-18, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Артикул
        03-684
        Комплектующие плит и столов
        кронштейны
        Оптические столы и плиты
        cистемы для установки на оптический стол
        Фото Поворотный кронштейн, Edmund Optics
        Поворотный кронштейн, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Артикул
        39-239
        Тип аксессуара (для камер)
        генераторы линий для видеоэкранов
        Фото Генератор линий для видеоэкранов, модель: JV-2000, Edmund Optics
        Генератор линий для видеоэкранов, модель: JV-2000, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Артикул
        64-883
        Тип аксессуара (для камер)
        платы захвата изображений
        Тип
        Camera Accessory
        Фото Плата захвата изображений Imperx с Camera Link® PCMCIA, Edmund Optics
        Плата захвата изображений Imperx с Camera Link® PCMCIA, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Артикул
        12-637
        Комплектующие плит и столов
        адаптеры
        Оптические столы и плиты
        cистемы для установки на оптический стол
        Тип аксессуара (для камер)
        адаптеры
        Фото Универсальный адаптер для оптической плиты, совместим со стержнем ¾ ", Edmund Optics
        Универсальный адаптер для оптической плиты, совместим со стержнем ¾ ", Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Артикул
        63-109
        Тип
        Camera Accessory
        Фото Источник питания Sony, Edmund Optics
        Источник питания Sony, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Артикул
        59-231
        Тип
        Camera Accessory
        Фото Кабель GigE Cat 6, длина: 1.8 футов, RJ45, Edmund Optics
        Кабель GigE Cat 6, длина: 1.8 футов, RJ45, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Артикул
        57-264
        Тип
        Camera Accessory
        Фото Источник питания Hitachi, Edmund Optics
        Источник питания Hitachi, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Edmund Optics
        Артикул
        64-884
        Тип аксессуара (для камер)
        платы захвата изображений
        Тип
        Camera Accessory
        Фото Плата захвата изображений Imperx с Camera Link®  ExpressCard(PCI-E) два входа, Edmund Optics
        Плата захвата изображений Imperx с Camera Link® ExpressCard(PCI-E) два входа, Edmund Optics
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Kopin
        Артикул
        3607
        Тип аксессуара (для камер)
        микродисплеи
        Фото Модули Kopin с микродисплеями SVGA LCD
        Модули Kopin с микродисплеями SVGA LCD
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
