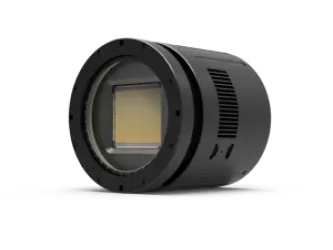

Dhyana 6060 обеспечивает действительно высокую производительность сенсора с квантовой эффективностью (QE) 71.6%. С сенсором диаметром 86 мм, состоящим из пикселей размером 10 мкм, который работает с низким уровнем шума на высокой скорости. Камера обеспечивает производительность на уровне ПЗС с точки зрения фона и шума при скоростях, которые позволяют использовать более широкий спектр применений.
Особенности:
- Квантовая эффективность 71.6% при 550 нм;
- Разрешение 6144 x 6144 пикс;
- Размер пикселя 10 мкм x 10 мкм;
- Частота кадров 44 кадр/с при 36 Мп, 12 бит;
- Интерфейс передачи данных CoaXPress2.0.

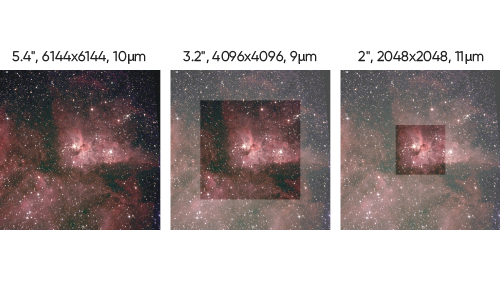

Широкоформатный sCMOS сенсор
Чрезвычайно большие форматы сенсоров обеспечивают фантастическую эффективность визуализации. Большое количество пикселей и большой размер сенсора улучшают пропускную способность данных, точность распознавания и обеспечивают дополнительный фон для ваших изображений. В системах на основе линз становятся возможными широкие углы обзора в сочетании с высоким разрешением изображения.

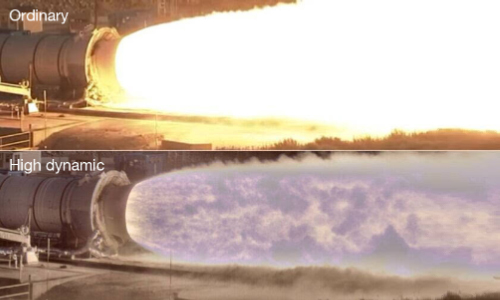

Большая полная емкость пикселя
Если необходимо захватить яркие и тусклые сигналы на одном изображении, ключевым фактором является высокий динамический диапазон — без него высокие сигналы насыщаются, а тусклые теряются в шуме. При большой емкости пикселя максимальный сигнал, который может быть обнаружен без насыщения, увеличивается, что расширяет динамический диапазон. Камеры с широким динамическим диапазоном также способны измерять более тонкие изменения интенсивности в приложениях, требующих высокой точности и надежности измерений.
Увеличение скорости с помощью интерфейса CoaXPress
CoaXPress является ведущим в мире стандартом интерфейса для высокоскоростной визуализации и обеспечивает очень высокую скорость, точность и простоту передачи данных, а также большую длину коаксиального кабеля.
Технические характеристики камеры Dhyana 6060:
|
Параметр |
Значение |
|
Модель |
Dhyana 6060 |
|
Тип сенсора |
FSI sCMOS |
|
Модель сенсора |
Gpixel GSENSE6060 |
|
Тип матрицы |
Монохромная |
|
Диагональ сенсора |
86.8 мм |
|
Разрешение |
36 Мп, 6144 x 6144 |
|
Размер пикселя |
10 мкм x 10 мкм |
|
Активная область сенсора |
61.4 мм x 61.4 мм |
|
Квантовая эффективность (пик.) |
71.6% при 550 нм |
|
Макс. скорость сканирования |
44 кадр/с при 12 бит; 19 кадр/с при 12 бит HDR; 14 кадр/с при 14 бит |
|
Полная емкость пикселя |
123 кe- |
|
Динамический диапазон |
91 дБ |
|
Тип затвора |
Сканирующий |
|
Шум считывания |
3 e- (медиана) |
|
Время экспозиции |
7 мкс - 300 с |
|
Неоднородность темнового сигнала |
1.5 e- |
|
Неоднородность чувствительности |
0.2% |
|
Метод охлаждения |
Воздушное и водяное |
|
Максимальное охлаждение |
Воздушное: -35 °C Водяное: -45 °C |
|
Температура охлаждения |
Воздушное: -15 °C (окружающая среда +20 °C) Водяное: -25 °C (окружающая среда +20 °C) |
|
Темновой ток (при охлаждении) |
Воздушное: 0.25 e-/пикс/с Водяное: 0.15 e-/пикс/с |
|
Интерфейс передачи данных |
CoaXPress 2.0 |
|
Биннинг |
2x2; 4x4 |
|
ROI |
Поддерживается |
|
Точность отметки времени |
1 мкс |
|
GPS |
Поддерживается |
|
Режимы триггера |
Аппаратный и программный |
|
Выходные сигналы триггера |
Экспозиция, глобальный, считывание, высокий уровень, низкий уровень |
|
Интерфейс триггера |
SMA |
|
Разрядность АЦП |
12/14/16 бит |
|
Дополнительный интерфейс |
Опционально |
|
Источник питания |
12 В / 10 А |
|
Потребляемая мощность |
<100 Вт |
|
Размеры |
160 мм x 164 мм |
|
Вес |
~4 кг |
|
Программное обеспечение |
Samplepro/MAXIMDL/Labview/Matlab/EPICS |
|
SDK |
C/C++/C# |
|
Операционная система |
Windows/Linux |
|
Условия окружающей среды |
Рабочая: -35~45°C/влажность 0~95% Хранение: -35~60°C/влажность 0~95% |
|
Поставщик
|
Tucsen |
|
Тип сенсора
|
sCMOS |
|
Разрешение, Мп
|
36 |
