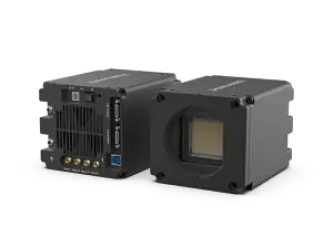

Dhyana 4040 обеспечивает действительно высокую производительность сенсора с квантовой эффективностью (QE) 74%. С сенсором диаметром 52 мм, состоящим из пикселей размером 10 мкм, который работает с низким уровнем шума на высокой скорости. Камера обеспечивает производительность на уровне ПЗС с точки зрения фона и шума при скоростях, которые позволяют использовать более широкий спектр применений.
Особенности:
- Квантовая эффективность 74% при 600 нм;
- Разрешение 4096 x 4096 пикс;
- Размер пикселя 9 мкм x 9 мкм;
- Частота кадров 20 кадр/с при 16 Мп;
- Интерфейс передачи данных CameraLink и USB 3.0.

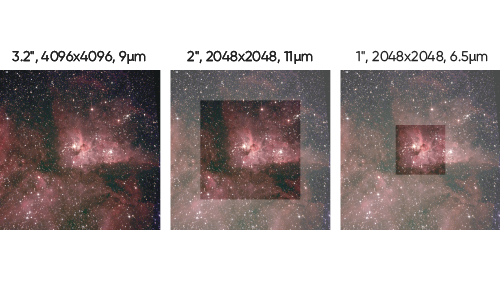

Широкоформатный sCMOS сенсор
Чрезвычайно большие форматы сенсоров обеспечивают фантастическую эффективность визуализации. Большое количество пикселей и большой размер сенсора улучшают пропускную способность данных, точность распознавания и обеспечивают дополнительный фон для ваших изображений. В системах на основе линз становятся возможными широкие углы обзора в сочетании с высоким разрешением изображения.

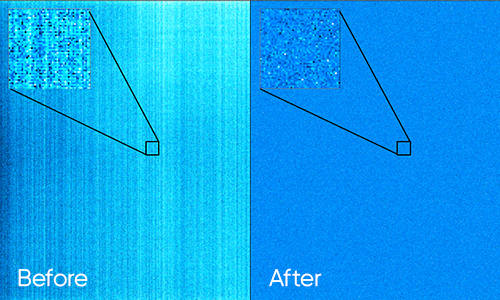

Качество фона
Эксклюзивная технология калибровки Tucsen уменьшает видимость паттернов при смещении или при отображении очень низких уровней сигнала. Об этой точной калибровке свидетельствуют опубликованные компанией значения DSNU (неоднородность темнового сигнала) и PRNU (неоднородность чувствительности).
Большая полная емкость пикселя
Если необходимо захватить яркие и тусклые сигналы на одном изображении, ключевым фактором является высокий динамический диапазон — без него высокие сигналы насыщаются, а тусклые теряются в шуме. При большой емкости пикселя максимальный сигнал, который может быть обнаружен без насыщения, увеличивается, что расширяет динамический диапазон. Камеры с широким динамическим диапазоном также способны измерять более тонкие изменения интенсивности в приложениях, требующих высокой точности и надежности измерений.
Технические характеристики камеры Dhyana 4040:
|
Параметр |
Значение |
|
Модель |
Dhyana 4040 |
|
Тип сенсора |
FSI sCMOS |
|
Модель сенсора |
Gpixel GSENSE4040 |
|
Тип матрицы |
Монохромная |
|
Диагональ сенсора |
52.1 мм |
|
Разрешение |
16 Мп, 4096 x 4096 |
|
Размер пикселя |
9 мкм x 9 мкм |
|
Активная область сенсора |
36.9 мм x 36.9 мм |
|
Квантовая эффективность (пик.) |
74% при 600 нм |
|
Макс. скорость сканирования |
16.5 кадр/с через CameraLink; 9.7 кадр/с через USB 3.0 |
|
Полная емкость пикселя |
70 кe- |
|
Динамический диапазон |
86 дБ |
|
Тип затвора |
Сканирующий |
|
Шум считывания |
3.6 e- (медиана) |
|
Время экспозиции |
10 мкс - 300 с |
|
Неоднородность темнового сигнала |
0.5 e- |
|
Неоднородность чувствительности |
0.2% |
|
Метод охлаждения |
Воздушное и водяное |
|
Максимальное охлаждение |
Воздушное: -35 °C Водяное: -45 °C |
|
Температура охлаждения |
Воздушное: -15 °C (окружающая среда +20 °C) Водяное: -25 °C (окружающая среда +20 °C) |
|
Темновой ток (при охлаждении) |
Воздушное: 0.2 e-/пикс/с Водяное: 0.1 e-/пикс/с |
|
Интерфейс передачи данных |
CameraLink и USB 3.0 |
|
Биннинг |
2x2; 4x4 |
|
ROI |
Поддерживается |
|
Точность отметки времени |
1 мкс |
|
Отметка времени GPS |
8 нс |
|
Режимы триггера |
Аппаратный и программный |
|
Выходные сигналы триггера |
Экспозиция, глобальный, считывание, высокий уровень, низкий уровень |
|
Интерфейс триггера |
SMA и CC1 |
|
Разрядность АЦП |
12/16 бит |
|
Дополнительный интерфейс |
Опционально F-Mount/пользовательский |
|
Источник питания |
12 В / 8 А |
|
Потребляемая мощность |
<45 Вт |
|
Размеры |
105 мм x 95 мм x 123.5 мм |
|
Вес |
~2 кг |
|
Программное обеспечение |
Mosaic1.6/Samplepro/MaximDL/Labview/Matlab |
|
SDK |
C/C++/C# |
|
Операционная система |
Windows/Linux |
|
Условия окружающей среды |
Рабочая: -25~45°C/влажность 0~95% Хранение: -35~60°C/влажность 0~95% |
|
Поставщик
|
Tucsen |
|
Тип сенсора
|
sCMOS |
|
Разрешение, Мп
|
16 |
