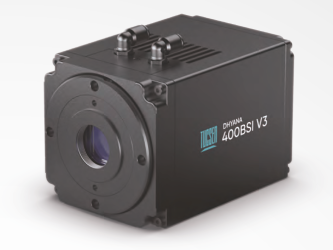

Dhyana 400BSI V3 — это самая доступная на сегодняшний день sCMOS камера с разрешением 6.5 мкм по невысокой цене. Созданная как для исследователей, так и для интеграции в системы, камера обеспечивает высокую чувствительность с чистым фоном, что позволяет получать точные, воспроизводимые и реализуемые данные.
Особенности:- Квантовая эффективность 95% при 600 нм; - Разрешение 2048 x 2048 пикс; - Размер пикселя 6.5 мкм x 6.5 мкм; - Макс. частота кадров 100 кадр/с через CameraLink; - Интерфейс передачи данных CameraLink и USB3.0. |
Применения:- Визуализация со сверхвысоким разрешением: STORM, PALM, SIM и т. д; - Высокоскоростная визуализация: кальциевая, FRET, TIRF и т. д; - Сканирование изображений: плоскостное освещение, конфокальная визуализация с вращающимся диском, спектроскопия и т. д. |

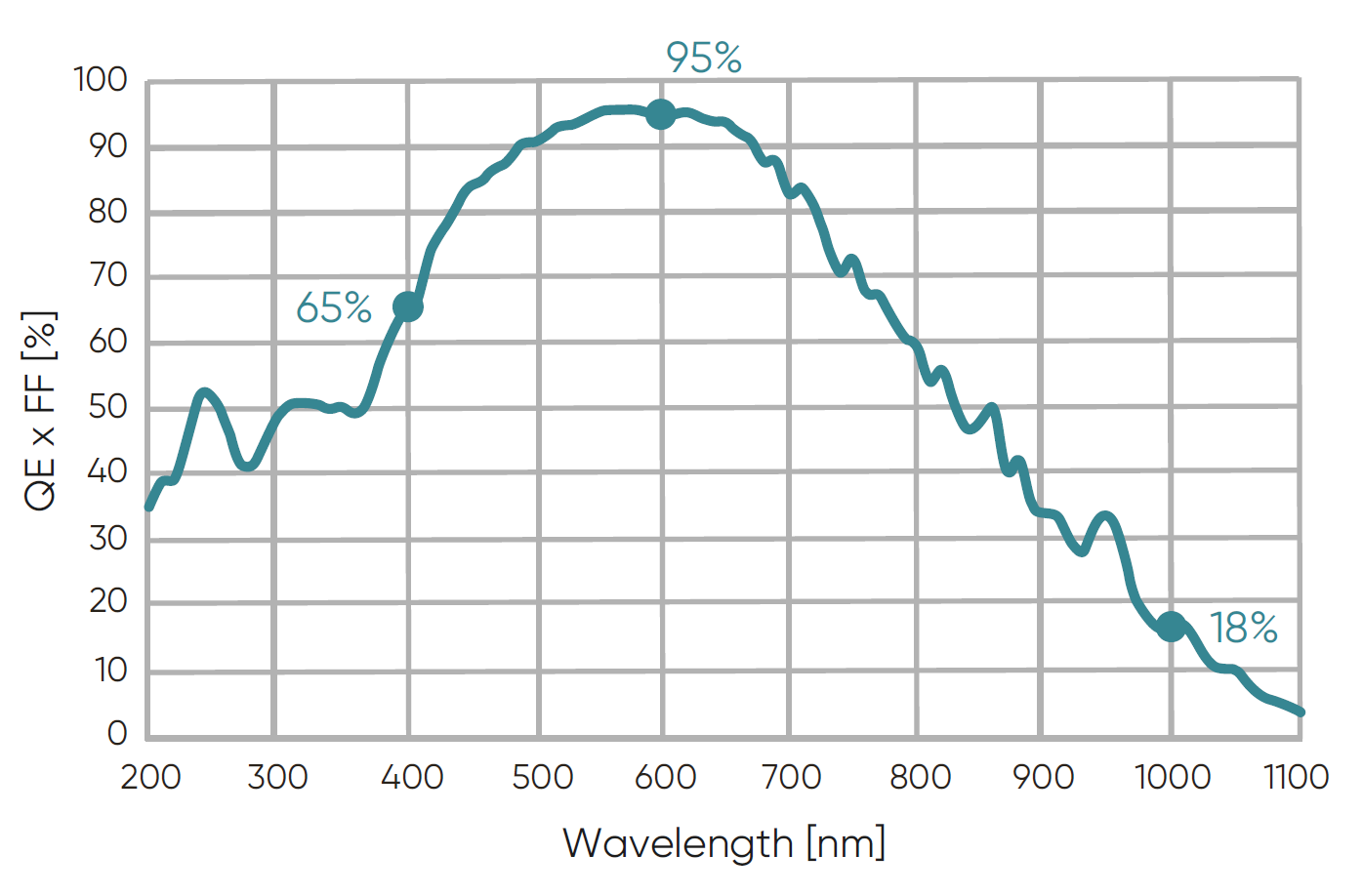

Высокая квантовая эффективность / низкий уровень шума
Почти идеальная квантовая эффективность означает захват почти каждого фотона, который встречается на пути. В сочетании с электроникой с низким уровнем шума можно захватывать изображения с высоким отношением сигнал/шум даже при слабом сигнале.
Качество фона
Эксклюзивная технология калибровки Tucsen уменьшает видимость паттернов при смещении или при отображении очень низких уровней сигнала. Об этой точной калибровке свидетельствуют опубликованные значения DSNU (неоднородность темнового сигнала) и PRNU (неоднородность чувствительности).
Оптический согласованный размер пикселя
Пиксели размером 6.5 мкм идеально соответствуют размеру пикселя для объективов микроскопа с высокой числовой апертурой 100X, 60X и 40X, обеспечивая оптимальную пространственную дискретизацию и чувствительность. Этот размер также обеспечивает хорошо сбалансированное изображение для оптических установок на основе объективов.
Технические характеристики камеры Dhyana 400BSI V3:
|
Параметр |
Значение |
|
Модель |
Dhyana 400BSI V3 |
|
Тип сенсора |
BSI sCMOS |
|
Модель сенсора |
Gpixel GSENSE2020BSI |
|
Тип матрицы |
Монохромная |
|
Диагональ сенсора |
18.8 мм |
|
Разрешение |
4 Мп, 2048 x 2048 |
|
Размер пикселя |
6.5 мкм x 6.5 мкм |
|
Активная область сенсора |
13.3 мм x 13.3 мм |
|
Квантовая эффективность |
95% при 600 нм |
|
Макс. скорость сканирования |
Режим HDR: 74 кадр/с через CameraLink, 40 кадр/с через USB3.0 Высокоскоростной режим: 100 кадр/с через CameraLink |
|
Полная емкость пикселя |
45 кe- |
|
Динамический диапазон |
90 дБ |
|
Тип затвора |
Сканирующий / глобальный затвор |
|
Шум считывания |
1.1 e- (медиана) / 1.2 e- (СКЗ) |
|
Время экспозиции |
6.6 мкс ~ 10 с |
|
Неоднородность темнового сигнала |
0.2 e- |
|
Неоднородность чувствительности |
0.3% |
|
Метод охлаждения |
Воздушное и водяное |
|
Температура охлаждения |
45 °С ниже температуры окружающей среды |
|
Темновой ток |
Воздух: 0.15 e-/пикс/с при -15 °С Жидкость: 0.10 e-/пикс/с при -25 °С |
|
Пользовательский интерфейс |
C-Mount |
|
Интерфейс передачи данных |
CameraLink и USB3.0 |
|
Разрядность АЦП |
16 бит |
|
Режим биннинга |
2x2; 4x4 |
|
ROI |
Поддерживается |
|
Режимы триггера |
Аппаратный и программный |
|
Выходные сигналы триггера |
Экспозиция, общий, считывание, высокий уровень, низкий уровень |
|
Интерфейс триггера |
SMA |
|
Источник питания |
12 В / 8 А |
|
Потребляемая мощность |
45 Вт |
|
Размеры |
85 мм x 85 мм x 127 мм |
|
Вес |
995 г |
|
Программное обеспечение |
Mosaic / LabVIEW / Matlab / Micromanager / MetaMorph |
|
SDK |
C/C++/C# |
|
Операционная система |
Windows/Linux |
|
Условия окружающей среды |
Температура 0~40°C/влажность 10~85% |

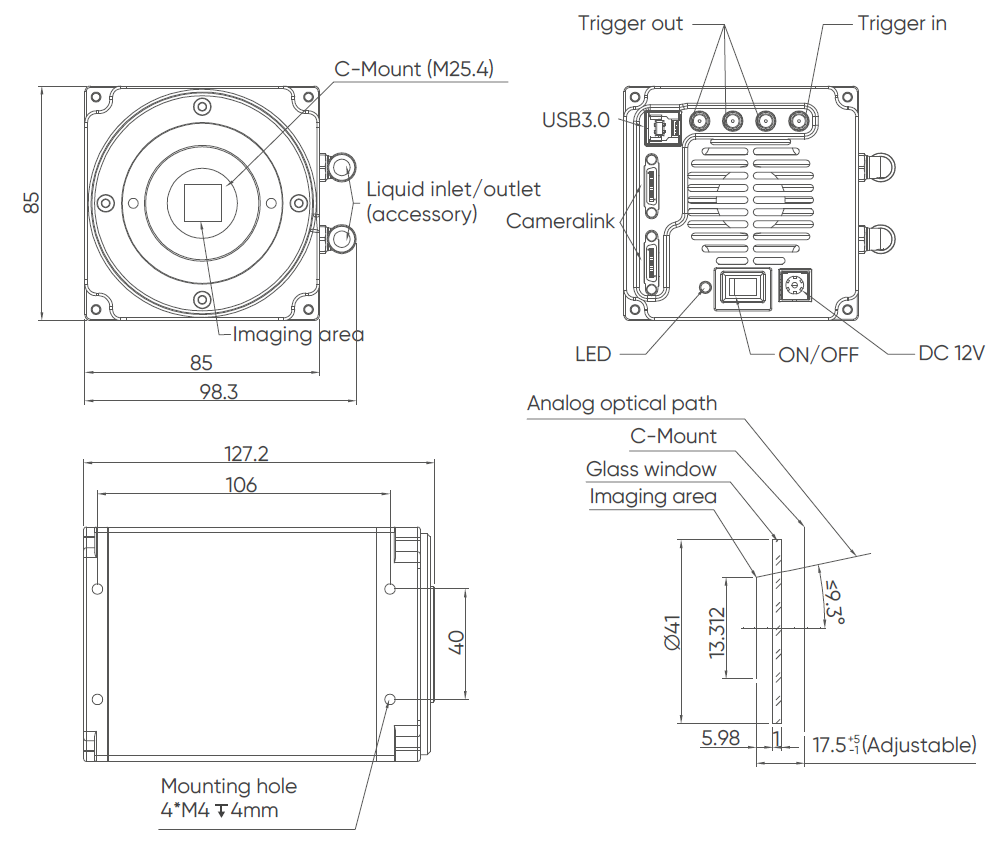

Чертеж камеры Dhyana 400BSI V3:
|
Поставщик
|
Tucsen |
|
Тип сенсора
|
sCMOS |
|
Разрешение, Мп
|
4 |
|
Режим сканирования
|
пространственное |
