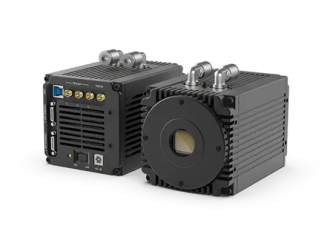

Dhyana 400BSI V2 — это самая доступная на сегодняшний день sCMOS камера с разрешением 6.5 мкм по доступной цене. Созданная как для исследователей, так и для интеграции в системы, камера обеспечивает высокую чувствительность с чистым фоном, что позволяет получать точные, воспроизводимые и реализуемые данные.
Особенности:
- Квантовая эффективность 95% при 600 нм;
- Разрешение 2048 x 2048 пикс;
- Размер пикселя 6.5 мкм x 6.5 мкм;
- Частота кадров 74 кадр/с при 4 Мп;
- Интерфейс передачи данных CameraLink и USB3.0.

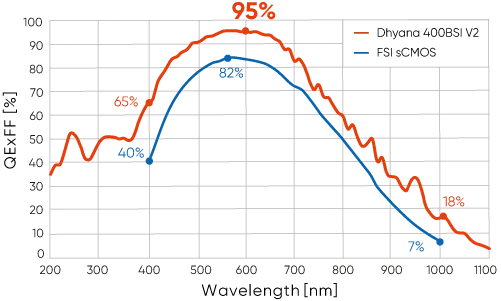

Высокая квантовая эффективность / низкий уровень шума
Почти идеальная квантовая эффективность означает захват почти каждого фотона, который встречается на пути. В сочетании с электроникой с низким уровнем шума можно захватывать изображения с высоким отношением сигнал/шум даже при слабом сигнале.

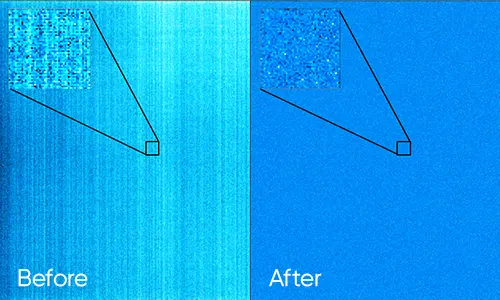

Качество фона
Эксклюзивная технология калибровки Tucsen уменьшает видимость паттернов при смещении или при отображении очень низких уровней сигнала. Об этой точной калибровке свидетельствуют опубликованные значения DSNU (неоднородность темнового сигнала) и PRNU (неоднородность чувствительности).
Оптический согласованный размер пикселя
Пиксели размером 6.5 мкм идеально соответствуют размеру пикселя для объективов микроскопа с высокой числовой апертурой 100X, 60X и 40X, обеспечивая оптимальную пространственную дискретизацию и чувствительность. Этот размер также обеспечивает хорошо сбалансированное изображение для оптических установок на основе объективов.
Технические характеристики камеры Dhyana 400BSI V2:
|
Параметр |
Значение |
|
Модель |
Dhyana 400BSI V2 |
|
Тип сенсора |
BSI sCMOS |
|
Модель сенсора |
Gpixel GSENSE2020BSI |
|
Тип матрицы |
Монохромная |
|
Диагональ сенсора |
18.8 мм |
|
Разрешение |
4 Мп, 2048 x 2048 |
|
Размер пикселя |
6.5 мкм x 6.5 мкм |
|
Активная область сенсора |
13.3 мм x 13.3 мм |
|
Квантовая эффективность |
95% при 600 нм |
|
Макс. скорость сканирования |
74 кадр/с через CameraLink, 40 кадр/с через USB3.0 |
|
Полная емкость пикселя |
45 кe- |
|
Динамический диапазон |
86 дБ |
|
Тип затвора |
Сканирующий / глобальный затвор |
|
Шум считывания |
1.1 e- (медиана) / 1.2 e- (СКЗ) |
|
Время экспозиции |
6.6 мкс ~ 10 с |
|
Неоднородность темнового сигнала |
0.2 e- |
|
Неоднородность чувствительности |
0.3% |
|
Метод охлаждения |
Воздушное и водяное |
|
Температура охлаждения |
45 °С ниже температуры окружающей среды |
|
Темновой ток |
Воздух: 0.15 e-/пикс/с при -15 °С Жидкость: 0.10 e-/пикс/с при -25 °С |
|
Пользовательский интерфейс |
C-Mount |
|
Интерфейс передачи данных |
CameraLink и USB3.0 |
|
Разрядность АЦП |
16 бит |
|
Режим биннинга |
2x2; 4x4 |
|
ROI |
Поддерживается |
|
Режимы триггера |
Аппаратный и программный |
|
Выходные сигналы триггера |
Экспозиция, общий, считывание, высокий уровень, низкий уровень |
|
Интерфейс триггера |
SMA |
|
Источник питания |
12 В / 8 А |
|
Потребляемая мощность |
60 Вт |
|
Размеры |
85 мм x 85 мм x 125 мм |
|
Вес |
1460 г |
|
Программное обеспечение |
Mosaic / LabVIEW / Matlab / Micromanager / MetaMorph |
|
SDK |
Поддерживается |
|
Операционная система |
Windows/Linux |
|
Условия окружающей среды |
Температура 0~40°C/влажность 10~85% |
|
Поставщик
|
Tucsen |
|
Тип сенсора
|
sCMOS |
|
Разрешение, Мп
|
4 |
|
Режим сканирования
|
пространственное |
