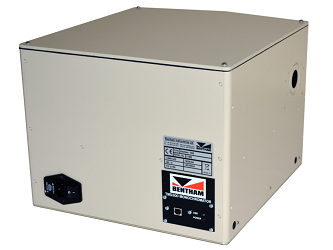

Монохроматор TMS300 Bentham с фокусным расстоянием 300 мм обеспечивает ту же высокую гибкость конфигурации и широкий спектральный диапазон сканирования, что и монохроматор TMc300, но имеет дополнительное преимущество, моторизованные щели, позволяющие легко выбирать и поддерживать ширину полосы измерения.
Внутри TMS300 на турели установлено до трех дифракционных решеток, которые можно поворачивать на 360 °, что позволяет программно выбирать тип и положение решетки. Набор больших прямоугольных решеток увеличивает пропускную способность света, а оптическая схема сводит к минимуму воздействие рассеянного света.
|
Особенности: - Монохроматор с фокусным расстоянием 300 мм в конфигурации Черни-Тернера; - Конфигурируется в диапазонах от 200 нм до 50 нм и ниже 300 нм; - Вмещает до трех дифракционных решеток, позволяющих проводить измерения в широком спектральном диапазоне за одно сканирование; - До двух входных и / или выходных портов с автоматическим зеркальным выбором портов для использования нескольких конфигураций входа / выхода / детектора; - Внутренние моторизованные входные и выходные щели;
- Также доступен в виде двойного монохроматора с аддитивной дисперсией. |
|
Технические характеристики монохроматора TMS300 Bentham:
|
Параметры |
Значения |
|
Оптическая схема | |
|
Конфигурация |
Симметричный монохроматор Черни-Тернера |
|
Фокусное расстояние |
300 мм |
|
Дифракционный механизм |
Тройная дифракционная турель |
|
Количество дифракционных решеток |
1-3 пары |
|
Размер дифракционных решеток |
68 x 84 мм |
|
Коэффициент апертуры |
f/4.1 |
|
Число входных/выходных портов |
1/2 или 2/1 |
|
Оптомеханическая схема | |
|
Разрешение хода привода |
0.000072°/шаг |
|
Тип щели |
Внутренний моторизированный |
|
Ширина и высота щели |
10 мкм - 10 мм (ширина) x 20 мм (высота) |
|
Размер фильтра |
Шестипозиционное колесо-фильтр |
|
Диаметр фильтра |
25 мм |
|
Оптические характеристики (для решеток с плотностью 1200 штрихов/мм) | |
|
Спектральный диапазон |
200 нм – 50 мкм |
|
Линейная дисперсия |
2,7 нм/мм |
|
Точность длины волны |
± 0,2 нм |
|
Воспроизводимость длины волны |
± 0,05 нм |
|
Полное разрешение/уменьшенная высота щели |
0.3/0.1 нм |
|
Отражение рассеянного света |
10^-5 |
|
Скорость сканирования длины волны |
1000 нм/с |
|
Автоматизация | |
|
Компьютерный интерфейс |
USB 2.0 |
|
Программное обеспечение |
BenWin+/SDK |
|
Электрическая/механическая схема | |
|

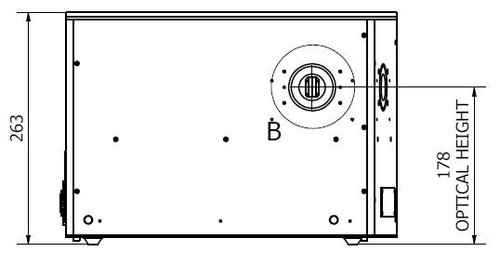

Общие габариты |
328 x 375 x 263 мм |
|
Оптическая высота |
178 мм |
|
Масса |
Около 15 кг |
|
Источник питания |
110/220 В; 50/60 Гц |
