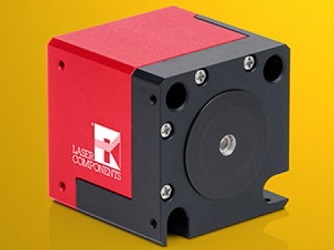

Лазерные модули серии L-CUBE компании Laser Components представляют собой модули импульсных лазерных диодов, которые обладают всеми необходимыми особенностями для безопасного управления импульсными лазерами различных мощностей в компактном корпусе. Этими лазерными модулями легко пользоваться, при этом они требуют только питания +12 В и сигнал триггера. Для большинства применений необходимо управлять лазерным диодом с постоянной мощностью и длительностью импульса. Однако предлагаются также дополнительные опции, такие как регулируемая мощность импульса (через управляющее напряжение) и регулируемая длительность импульса (через управляющее напряжение). Эти опции позволяют пользователю получить большую гибкость и регулировку параметров при работе импульсного лазера. В качестве корпусов для изготовления лазерного модуля серии L-CUBE предлагается несколько вариантов, включая закрытые металлические корпуса и недорогие версии. Металлические корпуса изготовлены полностью из никеля, чтобы снизить электромагнитное излучение из лазерного модуля и обеспечить модулю электромагнитную совместимость.
Особенности:
- длина волны излучения 850 нм, 905 нм, 1550 нм;
- оптическая пиковая мощность от 1 Вт до 200 Вт;
- короткие времена нарастания и спада импульса;
- компактный корпус;
- готовое решение – для работы не требуются внешние устройства;
- регулируемая мощность импульса (опция);
- регулируемая длительность импульса (опция);
- превосходная температурная стабильность;
- интерфейс RS-232.
Применения:
- дальнометрия;
- измерение скорости;
- лазерный радар/лидар;
- медицинские применения.
Технические параметра лазерного модуля L-CUBE на 850 нм:
|
Параметр |
L-CUBE-8-1/10-30/150-S10-11 |
Единица измерения |
|
Длина волны излучения |
850 |
нм |
|
Оптическая пиковая мощность (NA>0.5) |
1-10 |
Вт |
|
Длительность импульса |
30-150 |
нс |
|
Энергия в импульсе |
30-1000 |
нДж |
|
Максимальная средняя мощность |
10 |
мВт |
|
Вход триггера |
TTL |
--- |
|
Максимальная частота повторения импульса при максимальной выходной мощности |
5 |
кГц |
|
Встроенный импульсный лазерный диод |
850D1S06S |
--- |
|
Размер излучающего чипа |
150x1 |
мкм*мкм |
|
Тип корпуса |
S10 |
--- |
|
Рабочее напряжение |
+12 |
В |
Технические параметра лазерного модуля L-CUBE на 905 нм:
|
Параметр |
L-CUBE-9-40/200-30/100-S10-11 |
Единица измерения |
|
Длина волны излучения |
905 |
нм |
|
Оптическая пиковая мощность (NA>0.5) |
40-200 |
Вт |
|
Длительность импульса |
30-100 |
нс |
|
Энергия в импульсе |
1200-20000 |
нДж |
|
Максимальная средняя мощность |
110 |
мВт |
|
Вход триггера |
TTL |
--- |
|
Максимальная частота повторения импульса при максимальной выходной мощности |
5 |
кГц |
|
Встроенный импульсный лазерный диод |
905D3S3J09S |
--- |
|
Размер излучающего чипа |
235x400 |
мкм*мкм |
|
Тип корпуса |
S10 |
--- |
|
Рабочее напряжение |
+12 |
В |
Технические параметра лазерного модуля L-CUBE на 1550 нм:
|
Параметр |
L-CUBE-5-10/40-30/150-S10-11 |
Единица измерения |
|
Длина волны излучения |
1550 |
нм |
|
Оптическая пиковая мощность (NA>0.5) |
10-40 |
Вт |
|
Длительность импульса |
30-150 |
нс |
|
Энергия в импульсе |
300-6000 |
нДж |
|
Максимальная средняя мощность |
22 |
мВт |
|
Вход триггера |
TTL |
--- |
|
Максимальная частота повторения импульса при максимальной выходной мощности |
3 |
кГц |
|
Встроенный импульсный лазерный диод |
155G4S14S |
--- |
|
Размер излучающего чипа |
350x340 |
мкм*мкм |
|
Тип корпуса |
S10 |
--- |
|
Рабочее напряжение |
+12 |
В |
|
Поставщик
|
Laser Components |
