Поставщик
|
Saluki Technology |
|
Тип прибора
|
модули расширения |
|
Выходное сопротивление
|
1 Ом |
|
Динамический диапазон (тип.)
|
≥80 дБ |
|
Габаритные размеры
|
120 (Ш) × 90 (В) × 240 (Г) мм |
|
Диапазон мощности
|
≥ -23 дБм |
|
Интерфейс вывода данных
|
WR2.2 |
|
Диапазон частот
|
325 ГГц – 500 ГГц |
|
Эффективная направленность
|
≤ -20 дБ |

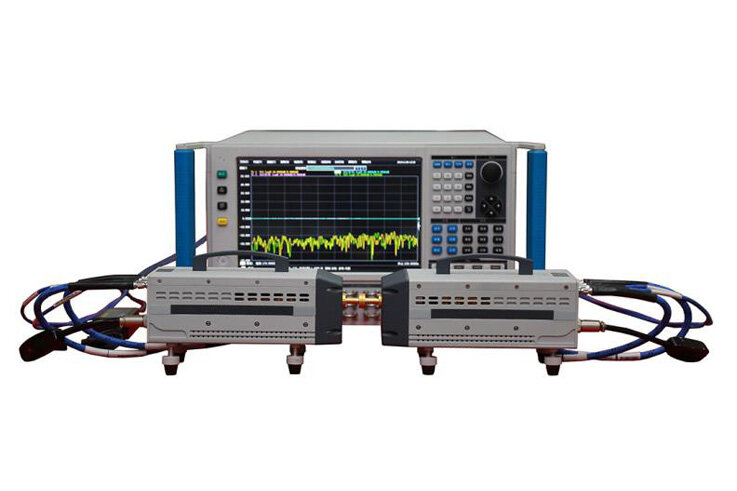

Модуль расширения VNA серии Saluki SAV364X - это расширитель частоты VNA высшего уровня с точки зрения скорости измерения, динамического диапазона и стабильности измерений. Что касается аппаратного обеспечения, то в нем используется новая концепция дизайна и техническое решение, которые значительно повышают ключевые показатели производительности прибора. Что касается программного обеспечения, то система расширения частоты основана на операционной системе Windows, что значительно улучшает взаимосвязь и практичность прибора.

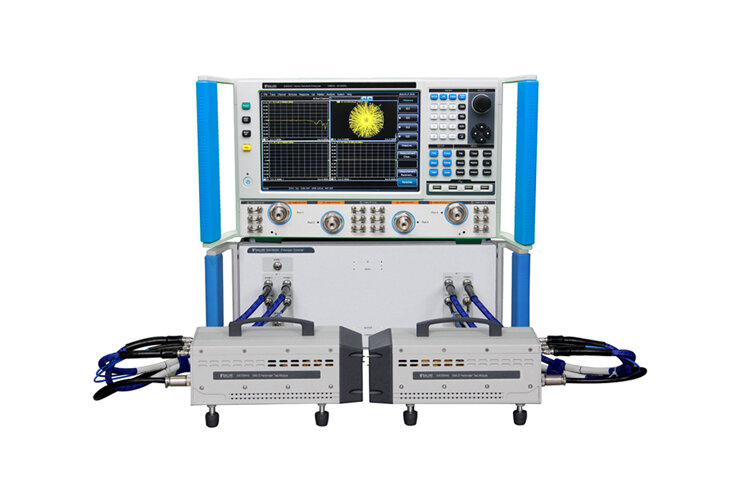

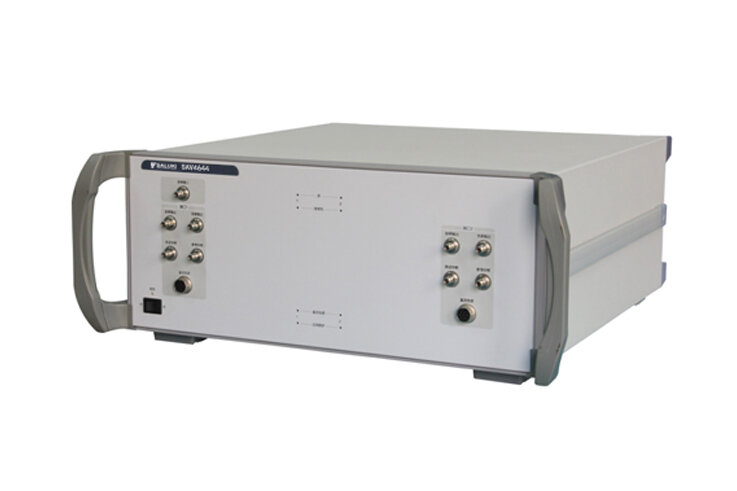

Модуль тестирования параметров S вместе с VNA и контроллером миллиметровой частоты используется для построения системы измерения векторной сети, которая может реализовать гибкую конфигурацию диапазона частот 5 мм, 3 мм, 2 мм, 1 мм и еще более высокого диапазона частот, а самая высокая частота может охватывать 500 ГГц. Благодаря преимуществам лаконичной конфигурации системы, удобному интерфейсу, высокой точности тестирования и т.д., он может осуществлять полное измерение S-параметров тестируемой миллиметровой сети.
Особенности:
- Диапазон частот от 40 ГГц до 500 ГГц;
- Операционная система Windows, меню управления на английском языке;
- Несколько методов калибровки, таких как частотная характеристика, одиночный порт, изоляция отклика, двойной порт, TRL и т.д;
- Измерение с двумя портами с контроллером расширения миллиметровой частоты;
- Применимо к различным типам узлов векторного сетевого анализатора;
- Широко используется в исследованиях и разработках и производственных испытаниях компонентов миллиметровых волн, MMIC, антенн и RCS, а также материалов.
