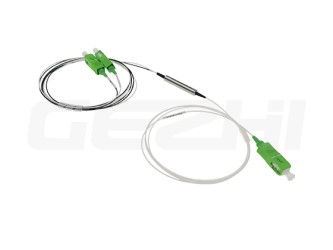

PWDM используется для компоновки оптического модуля. Он может реализовать мультиплексирование двух сигналов связи, что увеличивает пропускную способность одного волокна и обеспечивает двунаправленную связь. Он широко используется при модернизации и расширении оптической сети или внедрении нового комплексного бизнеса (CATV, телекоммуникации, интеграция трех сетей -PON+EOC) и т.д.
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
I-PWDM |
|
|
Рабочая длина волны T: длина волны передачи R: длина волны отражения 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 λ: CWDM(1260-1620) ITU ±7,5 |
нм |
1 |
T1550 R1310/1490 |
|
2 |
T1490 R1310/1550 |
||
|
3 |
T1310 R1490/1550 |
||
|
4 |
T1550/1610 R1310/1490 |
||
|
5 |
T1550/1625 R1310/1490 |
||
|
6 |
T1625 R1310/1490/1550 |
||
|
7 |
T1650 R1310/1490/1550 |
||
|
8 |
Tλ |
||
|
Вносимые потери |
дБ |
Передача: ≤ 0.6 |
|
|
Отражение: ≤ 0.4 |
|||
|
Изоляция канала передачи |
|
≥ 30 |
|
|
Изоляция канала отражения |
дБ |
≥ 15 |
|
|
PDL |
дБ |
≤ 0.1 |
|
|
Термостойкость по длине волны |
нм/℃ |
≤ 0.003 |
|
|
Термостойкость вносимых потерь |
дБ /℃ |
≤ 0.005 |
|
|
Потеря при возврате |
дБ |
≥ 45 |
|
|
Оптическая мощность |
мВт |
≤ 500 |
|
|
Рабочая температура |
℃ |
-10 ~ +70 |
|
|
Температура хранения |
℃ |
-40 ~ +85 |
|
|
Относительная влажность |
% |
5 ~ 95 |
|
|
Размер |
мм |
Φ3.2×14 |
|
Информация по заказу:
|
A |
B |
C |
D |
E |
|
Длина волны |
Тип трубки |
Длина волокна |
Соединитель |
Размер |
|
T15R13/14= T1550 R1310/1490 |
25= 250 мкм |
05= 0,5 м ± 0,05 м |
OO:Отсутствует |
3214= Φ3.2 × 14 мм |
