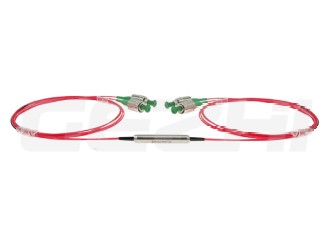

Устройство представляет собой компактные гибридные компоненты, изготовленные из волокна PM Panda или другого оптоволокна по индивидуальному заказу, которое обеспечивает работу в качестве WDM со встроенной оптической изоляцией и ответвителем. Доступны насосы как с прямым, так и с обратным ходом. PM WDM /отвод / изолятор характеризуются низкими вносимыми потерями, высоким коэффициентом поглощения, высокими обратными потерями и высокой изоляцией. Он широко использовался в EDFA, оптической резке, лазерной накачке и исследованиях.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
Значения |
||||||
|
Тип |
нм |
Одиночное |
Двойное |
Одиночное |
Двойное |
Одиночное |
Двойное |
|
|
Диапазон длин волн сигнала |
нм |
1030, 1064±5 |
1550±30 |
1950, 2000±15 |
||||
|
Избыточные потери, λc, при 23℃ (от ввода к выводу) |
дБ |
≤2.5 |
≤3.5 |
≤1.3 |
≤1.4 |
≤1.5 |
≤1.7 |
|
|
Изоляция сигнала, λc, ±15 при 23℃ (от выхода к входу) |
дБ |
≥28 |
≥45 |
≥28 |
≥45 |
≥20 |
≥30 |
|
|
Изоляция |
Канал сигнала |
дБ |
≥30 |
|||||
|
Канал накачки |
дБ |
≥12 |
||||||
|
Коэффициент касания |
% |
1±0.2%, 2±0.4%, 5±1%, 10±2% |
||||||
|
Диапазон длин волн накачки |
нм |
980±10 |
980±10 |
1550±20 |
||||
|
Вносимые потери (канал насоса) |
дБ |
≤0.7 |
≤0.7 |
≤0.7 |
||||
|
Коэффициент затухания при 23℃ (оптоволоконный канал PM) |
дБ |
≥20 |
≥20 |
≥18 |
||||
|
Потеря при возврате |
дБ |
≥50 |
||||||
|
Максимальная потребляемая мощность (CW) |
мВт |
300 |
||||||
|
Растягивающая нагрузка |
Н |
≤5 |
||||||
|
Рабочая температура |
℃ |
-5~+70 |
||||||
|
Температура хранения |
℃ |
-40~+85 |
||||||
|

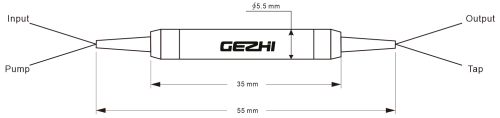

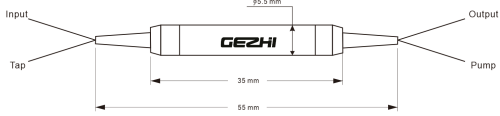

Размер упаковки |
мм |
Φ5.5x35 мм |
||||||
Информация по заказу:
|
Параметр |
Значение |
|
Длина волны |
0398= T1030/R980 нм; 0698=T1064/R980 нм; 5598= T1550/R980; 2055=T2000/R1550; S= Указать |
|
Рабочая ось |
1 = Вариант 1; 2 = Вариант 2; 3 = Вариант 3; 4 = Вариант 4; 5 = Вариант 5; 6 = Вариант 6 |
|
Олень |
S = Одноступенчатый; D = Двухступенчатый |
|
Коэффициент касания |
01=1%; 02=2%; ......; 50=50% |
|
Тип волокна для ввода и вывода |
PM980; PM1550; PM1060; PM1950; S=Указать |
|
Тип волокна для насоса |
PM980; PM1550; PM1060; PM1950; SMF-28E; HI1060; S=Указать |
|
Тип волокна для отвода |
PM980; PM1550; PM1060; PM1950; SMF-28E; HI1060; S=Указать |
|
Размеры упаковки |
S1 = 5,5x35 мм; S= Указать |
|
Тип косички |
00 = голое волокно; 09 = свободная трубка емкостью 900 мкм |
|
Длина волокна |
08= 0,8 м; 10= 1 м; S = Указать |
|
Тип разъема для ввода |
FA = FC/ APC; FP= FC / UPC; SA= SC / APC; SP= SC / UPC; S= Указать |
|
Тип разъема для вывода |
FA = FC/ APC; FP= FC / UPC; SA= SC / APC; SP= SC / UPC; S= Указать |
|
Тип соединителя для насоса |
FA = FC/ APC; FP= FC / UPC; SA= SC / APC; SP= SC / UPC; S= Указать |
|
Тип разъема для отвода |
FA = FC/ APC; FP= FC / UPC; SA= SC / APC; SP= SC / UPC; S= Указать |
|
