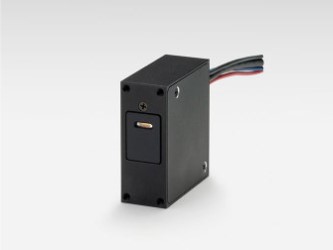

Серия H12405 является наиболее распространенным стандартным типом микро ФЭУ и имеет встроенный высоковольтный источник питания. H12405-20 – это модуль микро ФЭУ на основе расширенного красного многощелочного фотокатода со спектральным откликом от 300 нм до 920 нм.
Технические характеристики:
|
Параметр |
Значение |
|
Спектральный отклик |
300-920 нм |
|
Длина волны чувствительности (пик.) |
630 нм |
|
Материал фотокатода |
Расширенный красный многощелочной фотокатод |
|
Материал окна |
Боросиликатное стекло |
|
Эффективная площадь |
1 мм x 3 мм |
|
Входное напряжение |
От ±4.5 до ±5.5 В |
|
Макс. входное напряжение |
+5.5 В |
|
Макс. входной ток |
+23.5 / -3.5 мА |
|
Макс. среднее напряжение выходного сигнала |
+4 В |
|
Макс. управляющее напряжение |
+1.15 В |
|
Рекомендованный диапазон контроля напряжения |
От +0.5 до 1.0 В |
|
Входной импеданс управляющего напряжения |
1 МОм |
|
Световая чувствительность фотокатода (мин.) |
300 мкА/лм |
|
Световая чувствительность фотокатода (тип.) |
400 мкА/лм |
|
Чувствительность фотокатода к излучению (тип.) |
60 мА/Вт |
|
Отношение красное/белое |
0.45 |
|
Световая чувствительность анода (мин.) |
3 x 107 В/лм |
|
Световая чувствительность анода (тип.) |
1.0 x 108 В/лм |
|
Чувствительность анода к излучению (тип.) |
15 В/нВт |
|
Выходное напряжение в зависимости от темнового тока ФЭУ (тип.) |
0.6 мВ |
|
Выходное напряжение в зависимости от темнового тока ФЭУ (макс.) |
6 мВ |
|
Усиление (тип.) |
2.0 x 105 |
|
Полоса частот |
От DC до 20 кГц |
|
Коэффициент преобразования тока в напряжение |
1 В/мкА |
|
Выходное напряжение смещения |
±1 мВ |
|
Шум пульсации (от пика до пика) |
1.5 мВ |
|
Время установления сигнала |
10 с |
Габариты:
