Объединитель поляризационных лучей изоляционного типа (PBC) и поляризационный светоделитель (PBS) представляют собой устройство hybird, состоящее из оптического изолятора и объединителя / разделителя поляризационных лучей. В него добавлен изолятор для повышения изоляции компонентов. Изолятор и поляризационный светоделитель / объединитель используются для объединения двух поляризованных световых сигналов или разделения одного светового сигнала на два поляризованных выхода с ортогональными друг другу состояниями поляризации. Благодаря микрооптической конструкции изолятор + поляризационный объединитель лучей (PBC) и поляризационный светоделитель (PBS) отличаются низкими вносимыми потерями, оптическим трактом без эпоксидной смолы, высоким коэффициентом поглощения, компактным корпусом, высокой стабильностью и надежностью. Эти качественные компоненты изолятора и поляризационного светоделителя / сумматора (PBS / PBC) обладают превосходными характеристиками, что делает их идеальным выбором для применения в лазерах с накачкой, системах волоконных усилителей и волоконно-оптических датчиках.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
Значения |
||||
|
Этап |
/ |
Одноступенчатый |
Одноступенчатый |
Двухступенчатый |
Одноступенчатый |
Двухступенчатый |
|
Рабочая длина волны |
нм |
1064 |
1310, 1480, 1550 |
1940, 2000 |
||
|
Длина волны Пропускная способность |
нм |
±5 ±30 ±50 ±30 |
±40 |
±40 |
||
|
Вносимые потери |
дБ |
≤2.1 ≤1.0 ≤1.0 ≤1.0 |
≤0.9 ≤1.0 ≤1.0 ≤1.0 |
≤1.0 ≤1.0 ≤1.0 ≤1.0 |
≤1.3 ≤1.0 ≤1.0 ≤1.0 |
≤1.5 ≤1.0 ≤1.0 ≤1.0 |
|
Тип. Пиковая изоляция при 23℃ |
дБ |
≥35 |
≥35 |
≥55 |
≥20 |
≥40 |
|
Минимальная изоляция при 23℃ (P3 → P1 и P2) |
дБ |
≥28 |
≥28 |
≥42 |
≥16 |
≥35 |
|
Коэффициент вымирания |
дБ |
≥20 |
≥20 |
≥20 |
≥20 |
≥20 |
|
Тип оптоволокна (порты 1 и 2) |
/ |
PM Panda Fiber |
||||
|
Тип оптоволокна (порт 3) |
/ |
SM Fiber или PM Panda Fiber |
||||
|
Максимальная потребляемая мощность (CW) |
мВт |
300 |
||||
|
Потеря при возврате |
дБ |
≥50 |
||||
|
Направленность |
дБ |
≥50 |
||||
|
Растягивающая нагрузка |
Н |
≤5 |
||||
|
Рабочая температура |
℃ |
-5~+70 |
||||
|
Температура хранения |
℃ |
-40~+85 |
||||
|

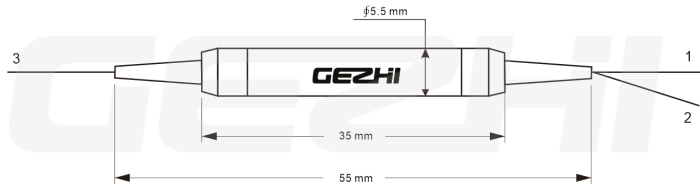

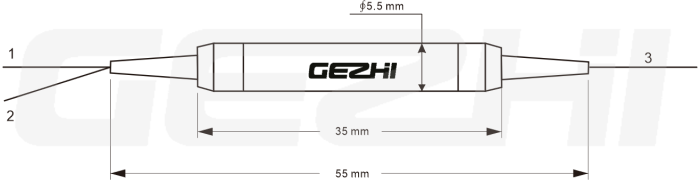

Размер упаковки |
мм |
Ø5.5 x 35 |
||||
Информация по заказу:
|
Параметр |
Значение |
|
Длина волны |
1064; 1310; 1480; 1550; 1940; 2000 нм; S=Указать |
|
Этап |
S = Одноступенчатый; D = Двухступенчатый |
|
Опция типа волокна |
1= SM-> PM; 2 = PM-> PM, порт 3 медленный, ось 0 ° выровнена с портом 1; 3 = PM-> PM, порт 3 имеет медленную ось, выровненную под углом 45 ° к порту 1 |
|
Тип оптоволокна (порт 3) |
1060-XP; PM980; SMF-28E; PM1300; PM1550; SM1950; PM1950; S=Указать |
|
Тип волокна (Порт1 и порт 2) |
1060-XP; PM980; SMF-28E; PM1300; PM1550; SM1950; PM1950; S=Указать |
|
Размеры упаковки |
S1 = 5,5x35 мм; S= Указать |
|
Тип косички |
00 = голое волокно; 09 = свободная трубка емкостью 900 мкм |
|
Длина волокна |
08= 0,8 м; 10= 1 м; S = Указать |
|
Тип разъема (входной) |
FA = FC/ APC; FP= FC / UPC; SA= SC / APC; SP= SC / UPC; S= Указать |
