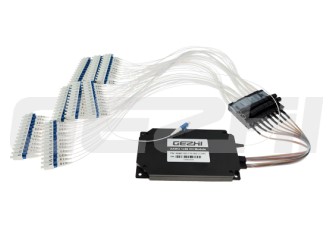

GEZHI 96ch AAWG Mux Demux - это масштабируемый, высокоплотный и автономный пассивный оптический модуль, который идеально подходит для передачи PDH, SONET / SDH, ETHERNET в оптических городских пограничных сетях и сетях доступа.
Модуль GEZHI AAWG DWDM, созданный по технологии "кремний на кремнии", предназначен для приложений ITU с разнесением каналов, где не требуется электрическое питание. Этот модуль AAWG DWDM работает на частоте 50 ГГц с интервалом между длинами волн ITU Grid DWDM от C15 до H62, всего 96 каналов. Низкая стоимость и высокая производительность делают его идеальным решением для городских и магистральных DWDM-приложений. AAWG DWDM может быть использован для замены традиционных продуктов TFF (тонкопленочных фильтров) DWDM в случаях, когда отсутствует питание. 96CH 50Ghz AAWG DWDM может быть использован для замены традиционных продуктов TFF (тонкопленочный фильтр) DWDM в случаях, когда отсутствует питание.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Единица измерения |
Модуль AAWG |
||||||||||
|
Канал |
CH |
32 |
40 |
48 |
80 |
96 |
32 |
40 |
48 |
80 |
96 |
|
|
Расстояние между каналами |
ГГц |
100 |
100 |
100 |
50 |
50 |
100 |
100 |
100 |
50 |
50 |
|
|
Тип микросхемы |
-- |
Гауссовский тип |
Тип плоского верха |
|||||||||
|
1 дБ Полоса пропускания канала |
нм |
>0.2 |
>0.2 |
>0.2 |
>0.18 |
>0.18 |
>0.38 |
>0.38 |
>0.38 |
>0.18 |
>0.18 |
|
|
Полоса пропускания канала 3 дБ |
нм |
>0.4 |
>0.4 |
>0.4 |
>0.28 |
>0.28 |
>0.58 |
>0.58 |
>0.58 |
>0.28 |
>0.28 |
|
|
Потери на входе |
дБ |
<4.5 |
<4.5 |
<4.5 |
<6.5 |
<6.5 |
<5.5 |
<5.5 |
<5.5 |
<7.0 |
<7.0 |
|
|
Смежные перекрестные помехи |
дБ |
>25 |
>25 |
>25 |
>22 |
>22 |
>25 |
>25 |
>25 |
>22 |
>22 |
|
|
Несмежные перекрестные помехи |
дБ |
>30 |
>30 |
>30 |
>27 |
>27 |
>30 |
>30 |
>30 |
>27 |
>27 |
|
|
Суммарные перекрестные помехи |
дБ |
>22 |
>22 |
>22 |
>20 |
>20 |
>22 |
>22 |
>22 |
>20 |
>20 |
|
|
Возвратные потери |
дБ |
>40 |
||||||||||
|
Ripple |
дБ |
<0.7 |
||||||||||
|
PDL |
дБ |
<0.5 |
||||||||||
|
PMD |
пс |
<0.5 |
||||||||||
|
Хроматическая дисперсия |
пс/нм |
±20 |
||||||||||
|
Рабочая температура |
℃ |
-5~+65 |
||||||||||
|
Температура хранения |
℃ |
-40~+85 |
||||||||||
Информация по заказу:
|
AAWG |
Канал |
Конфигурация |
Тип AWG |
Пакет |
COM Длина волокна |
Лента/выходной вентилятор Длина волокна |
Разъем |
|
050G 100G 200G |
32=32 канала 40=40 канал 48=48 каналов 80=80 канал 96=96 канал S=Уточнить |
S=Одно волокно D=Двойное волокно
|
F=Плоский верх G = Гаусс |
B=Металлический ящик R=19"1U Rackmount S=Уточнить |
05=0.5 m 10=1.0 m S=Уточнить |
0505=0,5 м/0,5 м
1010=1,0 м/1,0 м |
00=нет |

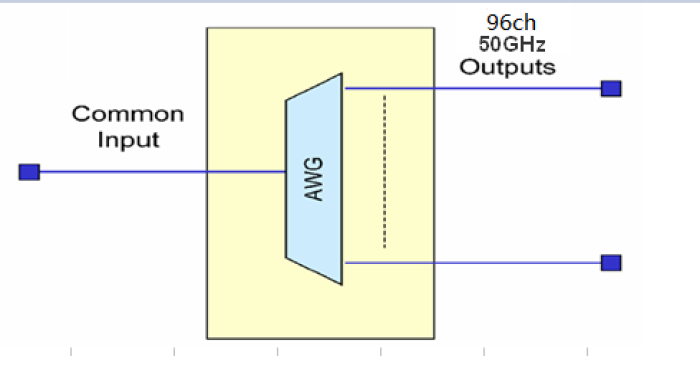

Схема передачи оптического сигнала
|
Поставщик
|
Gezhi Photonics |
