Модуль DWDM позволяет решить проблему нехватки волоконно-оптических ресурсов и прозрачной передачи данных для бизнеса, а также снизить стоимость строительства сети. Благодаря низкой стоимости и компактным размерам, он в основном используется в городских сетях и на уровне доступа, а также может применяться для построения сетей.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Ед. изм. |
100 Гбит/с DWDM |
200 Гбит/с DWDM |
||||||
|
Номер канала |
-- |
1x2 |
4CH |
8CH |
16CH |
1x2 |
4CH |
8CH |
16CH |
|
Длина волны |
нм |
С-диапазон |
|||||||
|
Центральный канал Длина волны |
нм |
Сетка МСЭ-Т @DWDM |
|||||||
|
Полоса пропускания канала |
нм |
0,8 (100 ГГц) |
1.6 (200 ГГц) |
||||||
|
Вносимые потери @PB |
дБ |
<0.6 |
<1.5 |
<2.8 |
<5.5/3.5 |
<0.6 |
<1.5 |
<2.8 |
<5.5/3.5 |
|
Изоляция @Прилегающий канал |
дБ |
>30 |
|||||||
|
Изоляция @Неприлегающий канал |
дБ |
>40 |
|||||||
|
Изоляция @Отражающий канал |
дБ |
>15 |
|||||||
|
Дрожание полосы пропускания |
дБ |
<0.5 |
|||||||
|
Зависимые от поляризации потери |
дБ |
<0.1 |
<0.1 |
<0.15 |
<0.2 |
<0.1 |
<0.1 |
<0.15 |
<0.2 |
|
Дисперсия поляризационного режима |
пс |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
<0.1 |
|
Направленность и возвратные потери |
дБ |
Направленность: >50 Возвратные потери: >45 |
|||||||
|
Обработка мощности |
мВт |
<500 |
|||||||
|
Тип волокна |
-- |
SMF-28e или на заказ |
|||||||
|
Рабочая температура |
℃ |
-10 ~ +70 |
|||||||
|
Температура хранения |
℃ |
-40 ~ +85 |
|||||||
|
Размер пакета |
мм |
Устройство 1x2: Φ5.5x35; Модуль ABS: 100x80x10, 120x80x18, 141x115x18; Шасси LGX; 19" 1U Rackmont; |
|||||||

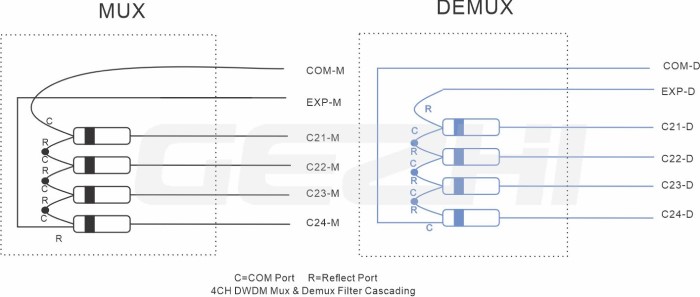

Например, DWDM фильтр каскадирования 4 канала:

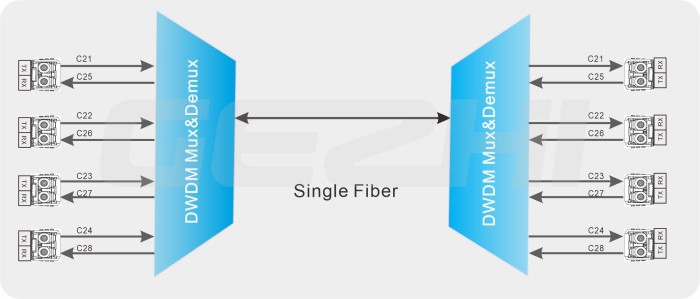

Оптический путь
Информация по заказу:
|
CWDM |
Каналы |
Конфигурация |
Первый канал |
Последний канал |
Тип корпуса |
Тип кабеля |
Длина волокна |
Коннектор |
|
DWDM
100G=100 ГГц
200G=200 ГГц |
01=1 канал 02=2 канала 03=3 канала 04=4 канала ...... 16=16 каналов 17=17 каналов 18=18 каналов |
M=Mux
D=Demux
A=Mux+Demux |
C21=C21 C22=C22 C21=C23
...... C59=C53 C60=C60 C61=C61 S=Уточнить |
C21=C21 C22=C22 C21=C23 ...... C59=C53 C60=C60 C61=C61 S=Уточнить |

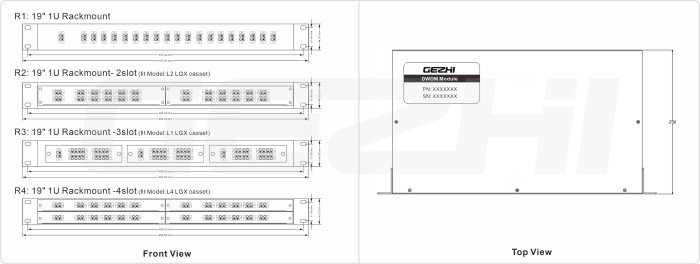

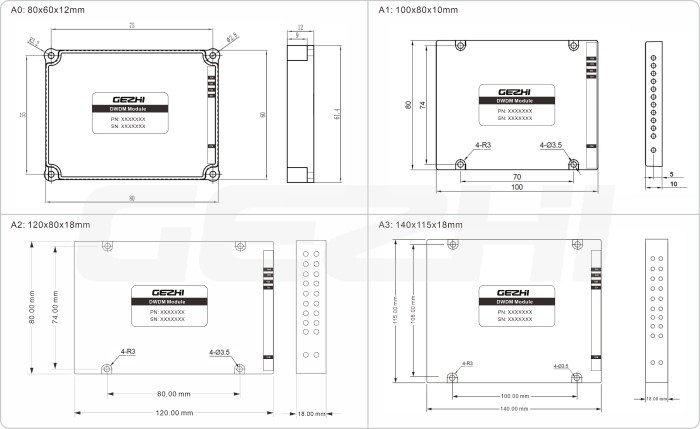

A0=ABS корпус 80x60x12 мм A1=ABS корпус 100x80x10 мм A2=ABS корпус 120x80x18 мм A3=ABS корпус 140x115x15 мм L1=LGX 129x29x130 мм L2=LGX вставка в стойку с 2 слотами L4=LGX вставка в 4-х слотовую стойку R1=19" 1 U Стойка R2=2 слота 19″1U R4=4 слота 19″1U X=На заказ |
09=900 мм пустая трубка 20=2,0 мм 30=3,0 мм |
05=0.5 м 10=1.0 м 15=1.5 м S=Уточнить |
00= Нет |
|
Поставщик
|
Gezhi Photonics |
