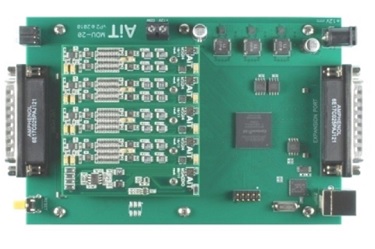

Плата АЦП MDU20-GI16 компании AiT Instruments представляет собой модульную платформу для опроса и сбора данных, состоящую из 16 одновременно стробируемых интеграторов с 12 битным АЦП на каждый входной канал. Модуль АЦП MDU20-GI16 содержит высокопроизводительную FPGA матрицу с высокоскоростным USB интерфейсом для устойчивой скорости обработки данных до 1.2 МГц для 16 каналов. Подключение осуществляется напрямую к 16-канальному интерфейсному модулю SIPMIM16 AiT Instruments.
Особенности:
- высокопроизводительная FPGA матрица с одновременным контролем сигналов ввода/вывода;
- высокоскоростной USB интерфейс поддерживает скорость передачи данных до 40 Мбайт/сек;

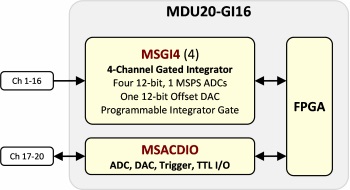

- в качестве модулей ввода/вывода используются MSGI4 (4), MSACDIO (1);
- 16 одновременно стробируемых интеграторов;
- 100 нс аналоговая задержка на каждый канал;
- 12-битный АЦП на канал;
- 4 входных ЦАП смещения;
- программируемая ширина строба, временное разрешение 10 нс;
- 32-битный счетчик событий, 48-разрядная 10 нс временная метка;
- память событий FIFO объемом 32 Кб;
- выбираемый источник триггерного сигнала;
- скорость обработки данных до 1.2 МГц для всех 16 каналов;
- управление одним интерфейсным модулем SiPMIM16;
- получение сигнала с SiPM и триггера;
- получение состояния напряжения смещения и температуры SiPM;
- обеспечивает контроль напряжения смещения с контролем скорости изменения.
Дополнительные комплектующие, входящие в комплект поставки:
- источник питания 12 В, 1 А;
- USB кабель длиной 1.5 метра;

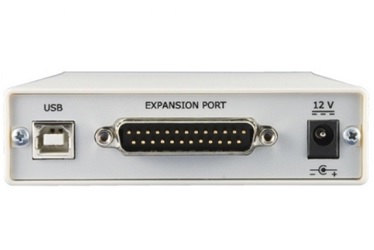

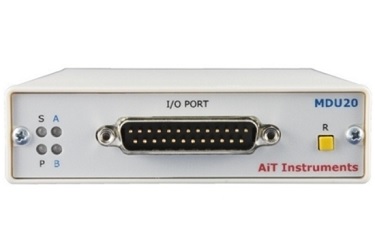

- алюминиевый корпус;
- программное обеспечение (встроенное ПО, Microsoft Windows 32-bit .NET драйвер и API, предварительно скомпилированные примеры LabView и С#).
Применения:
- матрицы кремниевых фотоумножителей (SiPMs, MPPCs, GAPDs);
- позиционно-чувствительные фотоумножители (PSPMTs);
- многоанодные фотоэлектронные умножители.
|
