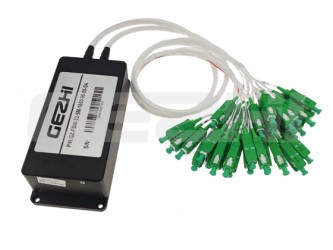

Многоканальный оптический переключатель 1xN - это вид оборудования для контроля светового пути, который может реализовать многоканальное переключение светового пути в оптоволокне. В системе передачи оптического волокна он используется для многоканального мониторинга волокна, выбора нескольких источников света/детекторов, защиты оптического пути и т.д. Кроме того, он также используется в системе тестирования оптического волокна для тестирования оптического волокна и его компонентов, тестирования наружного кабеля и многопортовой системы мониторинга оптических датчиков.
Технические характеристики:
|
Параметр |
Единица измерения |
1x4 |
1x8 |
1x12 |
1x16 |
1x24 |
1x32 |
1x64 |
1x128 |
|
Диапазон длин волн |
нм |
1260~1650 |
|||||||
|
Длина волны тестирования |
нм |
1310/1550 |
|||||||
|
Вносимые потери (типичные) |
дБ |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
1.0 |
|
Вносимые потери (макс.) |
дБ |
≤0.8 |
≤0.8 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.2 |
|
Возвратные потери |
дБ |
SM ≥ 50 |
|||||||
|
Перекрестные помехи |
дБ |
≤-70 |
|||||||
|
PDL |
дБ |
≤0.05 |
|||||||
|
WDL |
дБ |
≤0.20 |
|||||||
|
TDL |
дБ |
≤0.20 |
|||||||
|
Повторяемость |
дБ |
≤0.02 |
|||||||
|
Срок службы |
Раз |
>107 |
|||||||
|
Время переключения |
мс |
≤10 (Смежный канал) |
|||||||
|
Оптическая мощность |
мВт |
≤500 |
|||||||
|
Режим управления |
/ |
TTL или на заказ |
|||||||
|
Рабочая температура |
℃ |
-10~+55 |
|||||||
|
Температура хранения |
℃ |
-40~+85 |
|||||||
|
Тип модуля Размеры |
мм |
135x64x32 |
135x60x37 |
184x78x66 |
184x156x66 |
||||
Информация по заказу:
|
OSW |
Режим |
Длина волны |
Пакет |
Тип волокна |
Диаметр волокна |
Длина волокна |
Разъем |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Специальность |
S=SM ММ |
85=850 нм 13=1310 нм 15=1550 нм 85/13=850/1300 13/15=1310/1550 нм S=Уточнить |
B=Металлический ящик S=Уточнить |
M5=50/125 M6=62.5/125 S9=9/125 S=Уточнить |
25=250 мкм 09=900 мкм S=Уточнить |
05=0.5 м 10=1.0 м S=Уточнить |
00=Нет FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Уточнить |
Пины:
Разъем DB-9 (1xN≤16)
|
Разъем DB-9 |
|||
|
Контакт №. |
I / O |
Сигнал |
Описание |
|
1 |
Вход |
D0 |
D0~D3 - выбор канала Бит0~Бит3, D0 - низкий, D3 - высокий |
|
2 |
Вход |
D1 |
|
|
3 |
Вход |
D2 |
|
|
4 |
Вход |
D3 |
|
|
5 |
Вход |
СБРОС |
TTL, низкий уровень - сброс на канал 0. Высокий уровень означает, что биты выбора канала работают. |
|
6 |
Выход |
ГОТОВО |
TTL, готовность (высокий уровень = неготовность, низкий уровень = готовность) |
|
7 |
Выход |
ОШИБКА |
TTL, ошибка или сбой, (высокий уровень = ошибка, низкий уровень = отсутствие ошибки) |
|
8 |
Мощность |
GND |
Земля |
|
9 |
Мощность |
VCC |
5,0±5% В постоянного тока Источник питания (макс. 500 мА) |
Разъем DB-15 (1xN≤128)
|
Разъем DB-15 |
|||
|
Контакт №. |
I / O |
Сигнал |
Описание |
|
2 |
Вход |
D0 |
D0~D5 - выбор канала Бит0~Бит4, D0 - низкий, D4 - высокий |
|
3 |
Вход |
D1 |
|
|
4 |
Вход |
D2 |
|
|
5 |
Вход |
D3 |
|
|
6 |
Вход |
D4 |
|
|
10 |
Вход |
D5 |
|
|
11 |
Вход |
СБРОС |
TTL, низкий уровень - сброс на канал 0. Высокий уровень означает, что биты выбора канала работают. |
|
7 |
Выход |
ГОТОВО |
TTL, готовность (высокий уровень = неготовность, низкий уровень = готовность) |
|
8 |
Выход |
ОШИБКА |
TTL, ошибка ИЛИ сбой, (высокий уровень = ошибка, низкий уровень = отсутствие ошибки) |
|
1,9 |
Мощность |
GND |
Земля |
|
12 |
Мощность |
VCC1 |
5,0В±5% В постоянного тока (макс. 950 мА) |
|
15 |
Мощность |
VCC2 |
5,0 В±5% В постоянного тока, мощность цепи привода (50 мА) |
|
13,14 |
NC |
NC |
|
