Рабочий диапазон
|
1260-1620 нм |

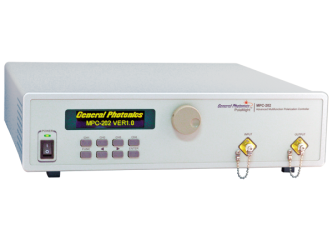

Контроллер состояния поляризации MPC-202 разработан для тестирования когерентных систем. Имеет 4 режима работы: скремблинг с изменяемой скоростью, ручная регулировка поляризации, модуляция состояния поляризации и генерация случайного состояния поляризации от внешнего устройства.
Четыре различных метода позволяют:
- Генерировать излучение с поляризацией, изменение которой описывается на сфере Пуанкаре спиралью с неподвижной или вращающейся осью. Состояние поляризации изменяется практически равномерно (скремблинг типа «Tornado»);
- Генерировать излучение с поляризацией изменение которой описывается на сфере Пуанкаре распределением Рэлея;
- Генерировать излучение с изменением поляризации, называемым "треугольным" скремблингом;
- Генерировать излучение с случайным дискретным изменением поляризации.
MPC-202 идеально подходит для проведения лабораторных измерений и параметров, включая анализ активных/пассивных компонентов, интерферометров, датчиков и радиофотонных трактов. Квазиоднородный метод скремблинга особенно полезен для измерения скорости реагирования когерентных фотоприёмников.

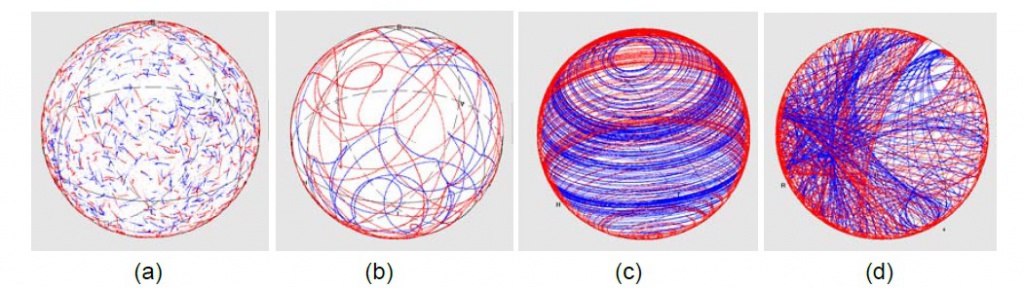

Сфера Пуанкаре изменения поляризации для четырех различных методов скремблирования: (a) Дискретный, (b) Типичный Рэлеевский или треугольный, (c) «Tornado» (фиксированная ось) и (d) «Tornado» (вращающаяся ось).

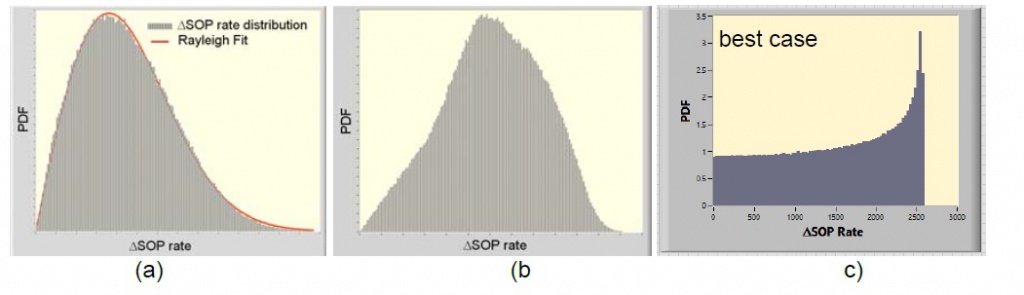

Распределение скоростей изменения поляризации для: (a) Рэлея, (b) Треугольника и (c) «Tornado». Распределение «Tornado» зависит от входной поляризации. На рисунке показан лучший пример.

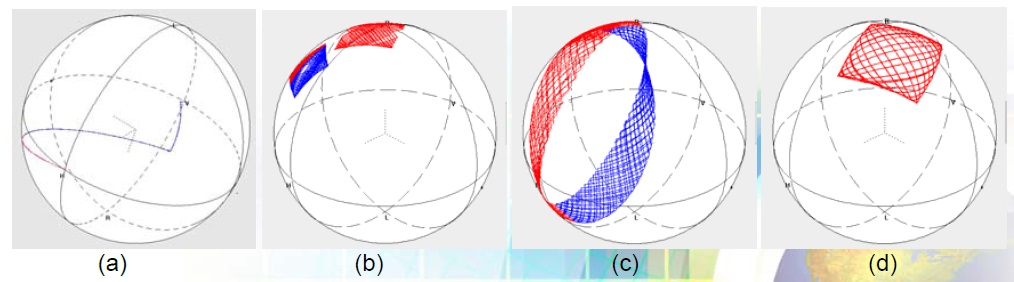

(a) Ручная настройка SOP из состояния H в V. (b, c, d) шаблоны SOP, генерируемые в режиме поляризационной модуляции, с использованием различных комбинаций сигналов на разных каналах контроллера поляризации.
Особенности:- Квазиравномерное распределение скорости; - Скремблинг с распределением Рэлея; - Дискретный скремблинг состояния поляризации; - Модуляция состояния поляризации; - Низкие значения IL, PDL, PMD. |
Применения:- Тестирование когерентных фотоприёмников; - Анализ изменения состояния поляризации; - Измерение поляризационной модовой дисперсии; - Измерение поляризационно-зависимых потерь. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения |
|
Диапазон рабочих длин волн |
1260 - 1620 (стандартный) или 980 - 1310 |
нм |
|
Скремблирование поляризации |
Tornado: 0 - 60 |
Мрад / с |
|
Рэлеевское распределение скорости: 0 - 2000 |
рад / с | |
|
Треугольник: 0 - 2000 х 2π |
рад / с | |
|
Дискретные случайные состояния: 0 - 20000 |
точек / с | |
|
Эмуляция скремблирования (Agilent 11896A) |
Настройка скорости: 1 - 8, соответствующая настройкам Agilent 11896A | |
|
Ручное управление поляризацией |
Количество каналов: 4 | |
|
Диапазон: 0 - 4π для каждого канала | ||
|
Поляризационная модуляция (каждый канал) |
Форма волны: синус, треугольник, прямоугольник |
- |
|
Частота: от 0.00 до 1000 |
Гц | |
|
Амплитуда: от 0 до 3π от пика до пика |
- | |
|
Режим внешнего триггера |
до 20000 |
точек / с |
|
Вносимые потери |
< 0.6 |
дБ |
|
Поляризационные потери |
< 0.1 |
дБ |
|
Активационные потери |
< 0.1 |
дБ |
|
Обратные потери |
> 50 |
дБ |
|
Поляризационная модовая дисперсия |
< 0.2 |
пс |
|
Оптическая мощность |
1 |
Вт |
|
Рабочий диапазон температур |
От 0 до + 50 |
°C |
|
Температура хранения |
От - 20 до + 70 |
°C |
|
Интерфейсы |
USB, Ethernet, RS-232, GPIB | |
|
Напряжение питания |
100 - 240 В, 50 - 60 Гц | |
|
Габариты |
2U, ¾ 19", 3.5 x 14 x 14 |
дюйма |
Модели:
|
Модель |
Описание |
|
MPC-202-1-FC/APC |
Многофункциональный поляризационный контроллер, 1260-1620 нм, FC/APC коннектор |
|
MPC-202-2-FC/APC |
Многофункциональный поляризационный контроллер, 980-1310 нм, FC/APC коннектор |
