Миниатюрный детектор ионизирующего излучения MiniPIX BASIC Flex, Timepix

MiniPIX BASIC Flex — миниатюрный спектральный детектор ионизирующего излучения на чипе Timepix

MiniPIX BASIC Flex (ранее MiniPIX TPX Standard Flex) — это компактный спектральный детектор ионизирующего излучения, разработанный для интеграции в научные, промышленные и медицинские системы. Оснащённый сенсором Timepix, он обеспечивает точное спектральное разделение частиц и высокую чувствительность, открывая новые возможности для рентгеновской визуализации, материаловедения и радиационного мониторинга.

Особенности

Высокая чувствительность и спектральные возможности

• Использует один детектор Timepix (256 × 256 пикселей, шаг 55 мкм) толщиной 500 мкм кремния.
• Обеспечивает спектральную (энергетически чувствительную) регистрацию, что добавляет новое измерение к рентгеновским и гамма-изображениям.
• Скорость считывания — до 55 кадров/с при экспозиции 1 мс.
• Динамический диапазон: 11 082.
• Отсутствие тёмного тока, что улучшает качество данных при длительных измерениях.

Гибкая интеграция в системы

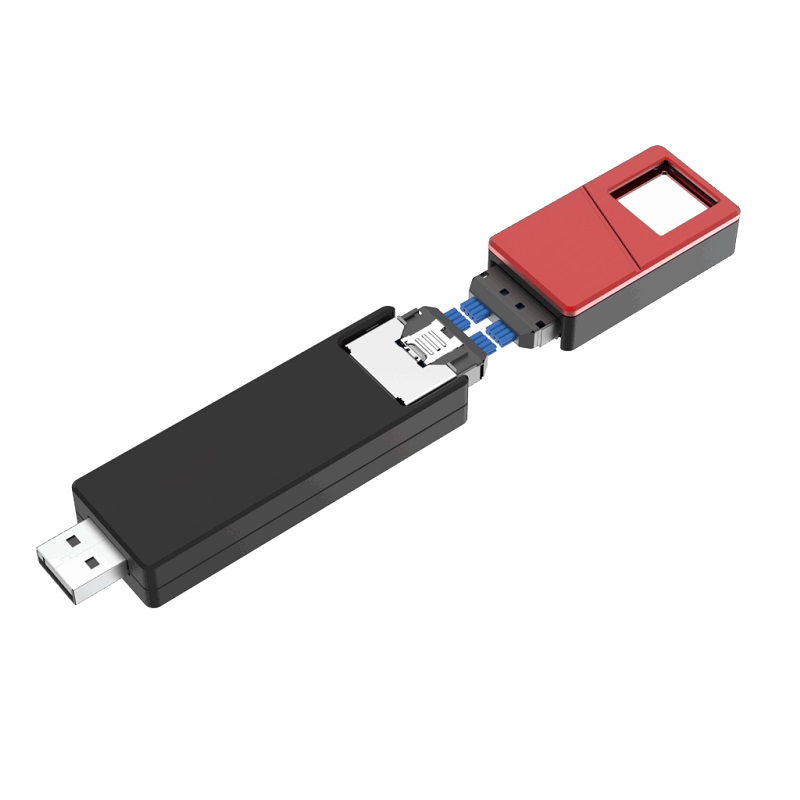

Версия Flex поставляется без защитного корпуса, что облегчает встраивание в крупные приборные комплексы и производственные установки.

• Компактные размеры: 88,9 × 21 × 10 мм, вес — 30 г.
• Подключение и питание через USB 2.0 (Full-Speed).
• Бесплатное ПО PIXet Pro для Windows, MacOS и Linux; возможна интеграция через API.

Применения

MiniPIX BASIC Flex подходит для задач, где требуются спектральная чувствительность, отслеживание частиц и высокая точность регистрации излучения.

Научные и прикладные исследования

• Кристаллография: энергодисперсионная XRD, SAXS, WAXS, включая исследование толстых образцов и внутренних структур.
• Исследования в области физики частиц.
• Комптоновская камера (с дополнительным ПО).

Медицинская и промышленная визуализация

• Спектральная гамма-визуализация: сцинтиграфия, SPECT.
• Рентгенография с энергетическим разрешением.
• Гамма-камера при добавлении дополнительного оборудования.

Радиационный мониторинг

• Спектроскопия и сортировка частиц по типу (X-ray, электроны, протоны, нейтроны и др.).
• Определение направления излучения.
• Мониторинг космической радиации и дозиметрия.

Чувствительный слой

Кремний (Si)0 500 мкм

• Типичный диапазон фотонов: 8–60 кэВ.

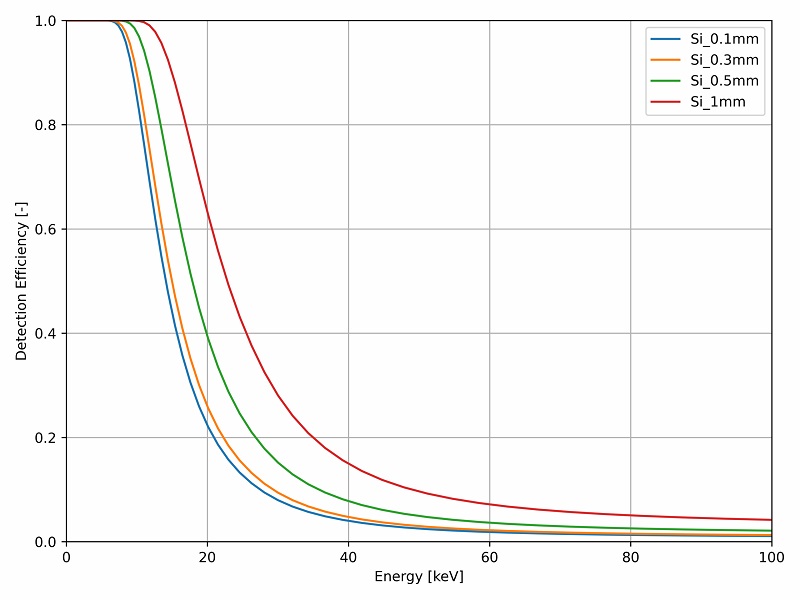

• Эффективность детектирования:
• почти 100 % ниже 10 кэВ,
• около 50 % вблизи 17 кэВ,
• меньше 10 % выше 40–50 кэВ.

Оптимальные образцы: материалы средней плотности — керамика, композитные материалы, полимеры, органические и многослойные структуры.

Типичные задачи и индустрии

• Отслеживание и идентификация частиц.
• Материаловедение и анализ структуры.
• Прикладные научные лаборатории.
• Мониторинг космического окружения и эксперименты в условиях космоса.
• Рентгеновская дифракция (XRD), томография (CT), спектральная визуализация.
• Исследования в области фотоники.

Технические характеристики MiniPIX BASIC Flex
