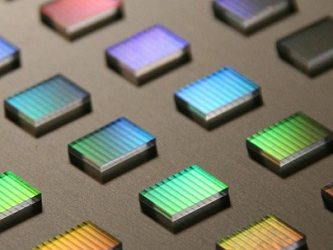

Периодически поляризованные кристаллы ниобата лития, легированные оксидом магния (MgO:PPLN), для генерации суммарной частоты (ГСЧ) при накачке излучением двух источников с длинами волн 1051 нм и 1550 - 1560 нм позволяют на выходе получить излучение с перестраиваемой длиной волны в области 618 - 628 нм. Применяют для охлаждения и захвата ионов и атомов в частности 9Be+
Особенности:
- Многозонное просветляющее покрытие (R <1% для 626 нм, 1051 нм, 1551 нм);
- 3 периодически поляризованных структур (ширина 0.5 мм);
- Расстояние между поляризованными структурами: 0.2 мм;
- Плоскостность при 633 нм <λ/4;
- Параллелизм торцевых граней ±5 угловых минут;
- Соотношение длины штриха и пробела: 70:30;
- Качество поверхности: 20/10 scratch dig (характерный размер царапины/скола);
- Краевые сколы на торцах: менее 2 с характерным размером 100 мкм.

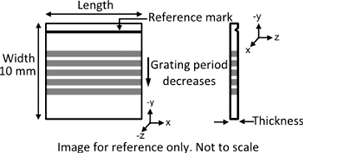

Геометрические параметры:
Толщина: 0.5 мм±0.05мм;
Ширина: 10 мм±0.5мм;
Длина: 20 мм±0.5мм, 3 мм±0.1мм, 1 мм±0.1мм
Технические характеристики MgO:PPLN кристаллов для генерации суммарной частоты излучения:
|
Модель |
Длина волны излучения накачки (нм) |
Длина волны выходного излучения (нм) |
Период поляризованных структур
|

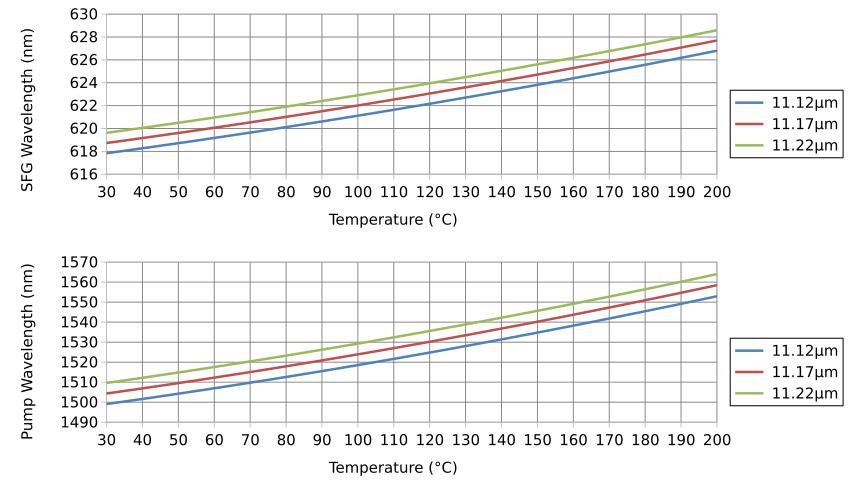

Температурный диапазон перестройки °C |
Длина кристалла
|
Апертура (мм²) |
|
MSFG626-0.5-1 |
1550-1560 & 1051 |
618-628 |
11.12, 11.17, 11.22 |
30-200 |
1 |
0.5x0.5 |
| MSFG626-0.5-3 | 1550-1560 & 1051 | 618-628 | 11.12, 11.17, 11.22 | 30-200 | 3 | 0.5x0.5 |
|
MSFG626-0.5-10 |
1550-1560 & 1051 |
618-628 |
11.12, 11.17, 11.22 |
30-200 |
10 |
0.5x0.5 |
|
MSFG626-0.5-20 |
1550-1560 & 1051 |
618-628 |
11.12, 11.17, 11.22 |
30-200 |
20 |
0.5x0.5 |
| MSFG626-0.5-40 |
1550-1560 & 1051 |
618-628 |
11.12, 11.17, 11.22 |
30-200 |
40 |
0.5x0.5 |
