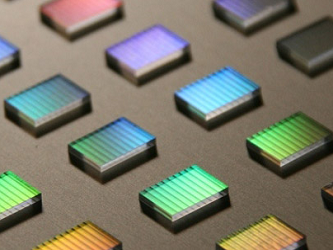

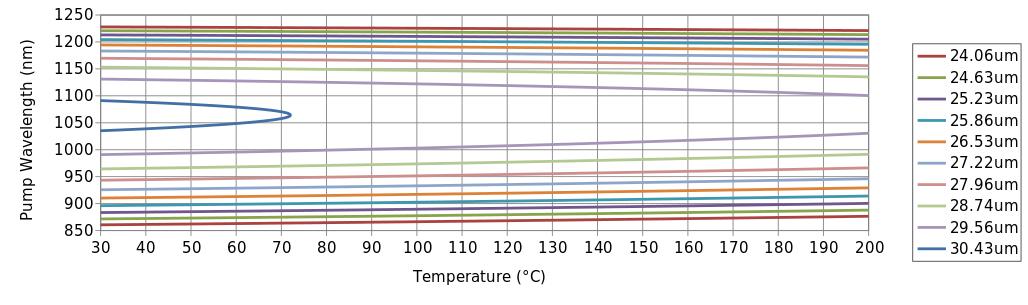

Периодически поляризованные кристаллы ниобата лития, легированные оксидом магния (MgO:PPLN), для генерации разностной частоты (ГРЧ) при накачке излучением с длиной волны 1550 нм и перестраиваемым источником, работающим в диапазоне 885 - 1210 нм, позволяют на выходе кристалла получить излучение среднего ИК диапазона от 2 до 5.5 мкм. Длину волны генерируемого излучения можно перестраивать за счет перестройки длины волны излучения накачки и изменяя температуру PPLN кристалла. Кристаллы поставляются в специальных держателях, готовые для работы в термокамере от компании Covesion.
Особенности:
- Многозонное просветляющее покрытие;
- 16 периодически поляризованных структур;
- Плоскостность при 633 нм <λ/4;
- Параллелизм торцевых граней ±5 угловых минут;
- Соотношение длины штриха и пробела: 70:30;
- Качество поверхности: 20/10 scratch dig (характерный размер царапины/скола);
- Краевые сколы на торцах: менее 2 с характерным размером 100 мкм.
Геометрические параметры:
Толщина: 1.0 мм±0.05мм;
Ширина: 10 мм±0.5мм;
Длина: 40 ±0.5 мм, 20 ±0.5 мм, 10 ± 0.2 мм, 5 ± 0.1 мм, 3 ± 0.1 мм, 1 ± 0.1 мм
Технические характеристики MgO:PPLN кристаллов для генерации разностной частоты излучения 1480-2128 нм
|
Модель |
Длина волны излучения накачки (нм) |
Длина волны выходного излучения (нм) |
Период поляризованных структур
|
Температурный диапазон перестройки °C |
Длина кристалла
|
Апертура (мм²) |
| MDFG4-0.5-1 | 885-1210 & 1550 | 2063-3673 | 24.06, 24.63, 25.23, 25.86, 26.53, 27.22, 27.96, 28.74, 29.56, 30.43, 31.35, 32.33, 33.37, 34.48, 35.67, 36.95 | 30-200 | 1 | 0.5x0.5 |
| MDFG4-0.5-2 | 885-1210 & 1550 | 2063-3673 | 24.06, 24.63, 25.23, 25.86, 26.53, 27.22, 27.96, 28.74, 29.56, 30.43, 31.35, 32.33, 33.37, 34.48, 35.67, 36.95 | 30-200 | 2 | 0.5x0.5 |
| MDFG4-0.5-3 | 885-1210 & 1550 | 2063-3673 | 24.06, 24.63, 25.23, 25.86, 26.53, 27.22, 27.96, 28.74, 29.56, 30.43, 31.35, 32.33, 33.37, 34.48, 35.67, 36.95 | 30-200 | 3 | 0.5x0.5 |
|
MDFG4-0.5-10 |
885-1210 & 1550 |
2063-3673 |
24.06, 24.63, 25.23, 25.86, 26.53, 27.22, 27.96, 28.74, 29.56, 30.43, 31.35, 32.33, 33.37, 34.48, 35.67, 36.95 |
30-200 |
10 |
0.5x0.5 |
|
MDFG4-0.5-20 |
885-1210 & 1550 |
2063-3673 |
24.06, 24.63, 25.23, 25.86, 26.53, 27.22, 27.96, 28.74, 29.56, 30.43, 31.35, 32.33, 33.37, 34.48, 35.67, 36.95 |
30-200 |
20 |
0.5x0.5 |
| MDFG4-0.5-40 | 885-1210 & 1550 | 2063-3673 | 24.06, 24.63, 25.23, 25.86, 26.53, 27.22, 27.96, 28.74, 29.56, 30.43, 31.35, 32.33, 33.37, 34.48, 35.67, 36.95 | 30-200 | 40 | 0.5x0.5 |
