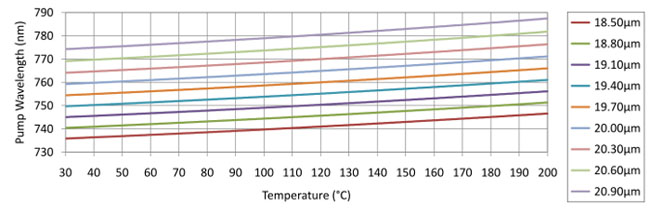

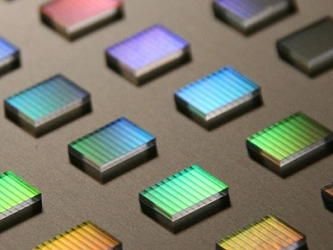

Периодически поляризованные кристаллы ниобата лития, легированные оксидом магния (MgO:PPLN), для генерации разностной частоты (ГРЧ) при накачке излучением Nd:YAG и перестраиваемого титан-сапфирового лазеров позволяют на выходе кристалла получить излучение среднего ИК диапазона от 2.4 до 3 мкм. Длину волны генерируемого излучения можно перестраивать за счет перестройки длины волны излучения накачки и изменяя температуру PPLN кристалла. Кристаллы поставляются в специальных держателях, готовые для работы в термокамере от компании Covesion.
Особенности:
- Многозонное просветляющее покрытие (R <1.5% для 700-1100 нм, R <1.5% для 2.4-4.8 мкм);
- 9 периодически поляризованных структур (ширина 0.5 мм);
- Расстояние между поляризованными структурами: 0.2 мм;
- Плоскостность при 633 нм <λ/4;
- Параллелизм торцевых граней ±5 угловых минут;
- Соотношение длины штриха и пробела: 70:30;
- Качество поверхности: 20/10 scratch dig (характерный размер царапины/скола);
- Краевые сколы на торцах: менее 2 с характерным размером 100 мкм.

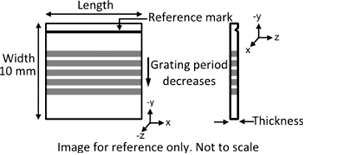

Геометрические параметры:
Толщина: 0.5 мм±0.05мм;
Ширина: 10 мм±0.5мм;
Длина: 40 мм±0.5мм, 20 мм±0.5мм
Технические характеристики MgO:PPLN кристаллов для генерации разностной частоты излучения 737-786 + 1064 нм
|
Модель |
Длина волны излучения накачки (нм) |
Длина волны выходного излучения (нм) |
Период поляризованных структур
|
Температурный диапазон перестройки °C |
Длина кристалла
|
Апертура (мм²) |
| MDFG1-0.5-1 | 737-786 & 1064 | 2398-3008 | 18.50, 18.80, 19.10, 19.40, 19.70, 20.00, 20.30, 20.60, 20.90 | 30-200 | 1 | 0.5x0.5 |
| MDFG1-0.5-3 | 737-786 & 1064 | 2398-3008 | 18.50, 18.80, 19.10, 19.40, 19.70, 20.00, 20.30, 20.60, 20.90 | 30-200 | 3 | 0.5x0.5 |
|
MDFG1-0.5-5 |
737-786 & 1064 |
2398-3008 |
18.50, 18.80, 19.10, 19.40, 19.70, 20.00, 20.30, 20.60, 20.90 |
30-200 |
5 |
0.5x0.5 |
| MDFG1-0.5-10 | 737-786 & 1064 | 2398-3008 | 18.50, 18.80, 19.10, 19.40, 19.70, 20.00, 20.30, 20.60, 20.90 | 30-200 | 10 | 0.5x0.5 |
|
MDFG1-0.5-20 |
737-786 & 1064 |
2398-3008 |
18.50, 18.80, 19.10, 19.40, 19.70, 20.00, 20.30, 20.60, 20.90 |
30-200 |
20 |
0.5x0.5 |
|
MDFG1-0.5-40 |
737-786 & 1064 |
2398-3008 |
18.50, 18.80, 19.10, 19.40, 19.70, 20.00, 20.30, 20.60, 20.90 |
30-200 |
40 |
0.5x0.5 |
