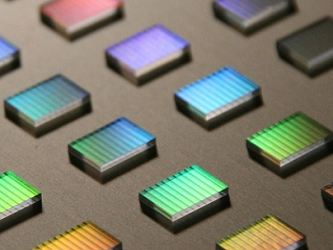

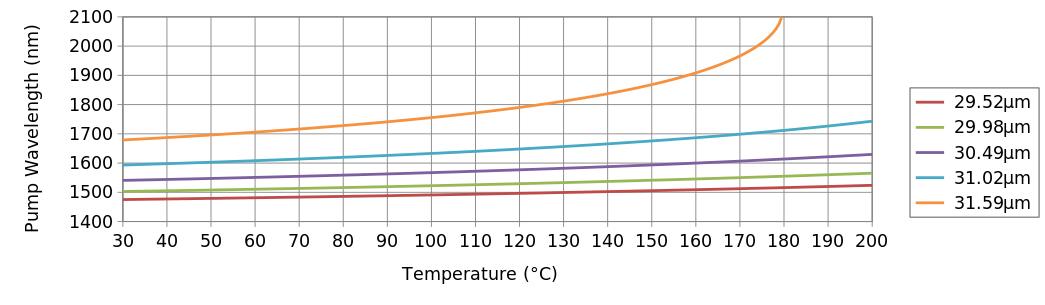

Периодически поляризованные кристаллы ниобата лития, легированные оксидом магния (MgO:PPLN), для генерации разностной частоты (ГРЧ) при накачке излучением с длиной волны 1064 нм и перестраиваемым источником, работающим в диапазоне 1480 - 2128 нм, позволяют на выходе кристалла получить излучение среднего ИК диапазона от 2.1 до 3.8 мкм. Длину волны генерируемого излучения можно перестраивать за счет перестройки длины волны излучения накачки и изменяя температуру PPLN кристалла. Кристаллы поставляются в специальных держателях, готовые для работы в термокамере от компании Covesion.
Особенности:
- Многозонное просветляющее покрытие (R <1.5% для 1064 нм, R <1% для 1400-1800 нм, R <6% для 2600-4800 нм);
- 5 периодически поляризованных структур (ширина 1 мм);
- Расстояние между поляризованными структурами: 0.2 мм;
- Плоскостность при 633 нм <λ/4;
- Параллелизм торцевых граней ±5 угловых минут;
- Соотношение длины штриха и пробела: 70:30;
- Качество поверхности: 20/10 scratch dig (характерный размер царапины/скола);
- Краевые сколы на торцах: менее 2 с характерным размером 100 мкм.
Геометрические параметры:
Толщина: 1.0 мм±0.05мм;
Ширина: 10 мм±0.5мм;
Длина: 40 ±0.5 мм, 20 ±0.5 мм, 10 ± 0.2 мм, 5 ± 0.1 мм, 3 ± 0.1 мм, 1 ± 0.1 мм
Технические характеристики MgO:PPLN кристаллов для генерации разностной частоты излучения 1480-2128 нм
|
Модель |
Длина волны излучения накачки (нм) |
Длина волны выходного излучения (нм) |
Период поляризованных структур
|
Температурный диапазон перестройки °C |
Длина кристалла
|
Апертура (мм²) |
| MDFG3-1.0-1 | 1480-2128 & 1064 | 2128-3785 | 29.52, 29.98, 30.49, 31.02, 31.59 | 30-200 | 1 | 1x1 |
| MDFG3-1.0-3 | 1480-2128 & 1064 | 2128-3785 | 29.52, 29.98, 30.49, 31.02, 31.59 | 30-200 | 3 | 1x1 |
| MDFG3-1.0-5 |
1480-2128 & 1064 |
2128-3785 |
29.52, 29.98, 30.49, 31.02, 31.59 |
30-200 |
5 |
1x1 |
| MDFG3-1.0-10 | 1480-2128 & 1064 | 2128-3785 | 29.52, 29.98, 30.49, 31.02, 31.59 | 30-200 | 10 | 1x1 |
|
MDFG3-1.0-20 |
1480-2128 & 1064 |
2128-3785 |
29.52, 29.98, 30.49, 31.02, 31.59 |
30-200 |
20 |
1x1 |
|
MDFG3-1.0-40 |
1480-2128 & 1064 |
2128-3785 |
29.52, 29.98, 30.49, 31.02, 31.59 |
30-200 |
40 |
1x1 |
