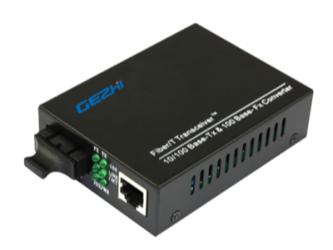

Медиаконвертер Ethernet 10/100/1000М серии GM-3100 использует технологию коммутации для преобразования мультимедиа. Он соответствует стандартам IEEE802.3z и IEEE802.3ab и поддерживает два типа подключений к мультимедийным сетям: 10/100/1000base-T и 1000Base-SX /LX. Он преобразует электрические сигналы витой пары 10/100/1000 Base-T в оптические сигналы 1000Base-SX, увеличивая дальность передачи по сети со 100 м по медным кабелям до 80 км по волоконно-оптическим кабелям. Поддерживает передачу по многорежимному двойному волокну; однорежимному двойному волокну, однорежимному одиночному волокну.
Особенности:
- Поддержка взаимного преобразования между 10/100 / 1000Base-T и 1000Base-SX
- Поддержка полнодуплексного и полудуплексного режима и его автоматическое распознавание
- Поддержка автоматического перекрестного подключения интерфейсов витой пары, облегчающая ввод системы в эксплуатацию и монтаж
- Поддержка передачи сверхдлинных пакетов VLAN
- Поддержка качества обслуживания (QoS) и обеспечение передачи VoIP-пакетов
- Поддержка STP для формирования резервной сети
Технические характеристики:
|
Параметр |
Значение |
|
Стандарт |
IEEE802.3u, 10/100/1000Base-T, 1000Base-SX/LX, IEEE802.3ah, IEEE802.3z/ab |
|
Управление потоком |
IEEE8.2.3x управление потоком в порту и противодавлением |
|
Скорость передачи |
Автоматическое согласование 10 М /100/1000 м |
|
Режим передачи |
Полнодуплексный / полуплексный (автоматическое согласование) |
|
Режим преобразования |
Передача для хранения |
|
MAC-адрес |
VLAN 4K |
|
Пространство в буфере |
128 КБ |
|
Длина пакета |
Объем хранилища: 9728 Байт, сквозной, бесконечный. |
|
Задержка по времени |
9.6 мкс |
|
Частота битовых ошибок |
<1/1000000000 |
|
Срок службы |
100 000 часов |
|
Источник питания |
AC100 ~ 265 В 50/60 Гц / DC5V 1A |
|
Рассеиваемая мощность |
<2,5 Вт |
|
Интерфейс |
Электронный порт: RJ45, оптоволоконный порт: SC / FC или SFP |
|
Витая пара |
Cat.5, Cat.6 |
|
Многомодовое волокно |
50/125,62.5/125um |
|
Однорежимное волокно |
8/125,8.3/125,9/125um |
|
Длина волны |
850 нм / 1310 нм / 1550 нм |
|
Расстояние передачи |
|
|
1Многомодовый режим с двойным волокном. |
550 м |
|
2двухволоконное однорежимное устройство. |
20/40/60/80/100/120 км |
|
3одномодовое волокно |
20/40/60/80 км |
|
Cat.5 витая пара |
100 м |
|
Рабочая температура |
0~60℃ |
|
Температура хранения |
-20~70℃ |
|
Влажность |
5%~90% |
|
Размер |
115 * 77 * 26 мм (Д * Ш * В) (тип карты без металлической коробки) |
|
|
94 мм * 70 мм * 25 мм (Д * Ш * В) (внешний источник питания) |
|
|
140 мм * 110 мм * 30 мммм (Д * Ш * В) (внутренний источник питания) |
Информация по заказу:
|
Модель |
Длина волны |
Оптоволоконный режим |
Мощность передачи (дБм) |
RX (дБм) |
Расстояние |
|
GM-3100-S5 |
1310 нм |
ММ, Двусторонний |
-17 ~ -12 |
≤-20 |
550 м |
|
GM-3100-L2 |
1310 нм |
SM, Двусторонний |
-5 ~ 3 |
≤-24 |
20 км |
|
GM-3100-L4 |
1310 нм |
SM, Двусторонний |
-5 ~ 3 |
≤-24 |
40 км |
|
GM-3100-L8 |
1550 нм |
SM, Двусторонний |
-3 ~ 3 |
≤-24 |
80 км |
|
GM-3100-10 |
1550 нм |
SM, Двусторонний |
-3 ~ 3 |
≤-27 |
100 км |
|
GM-3101-L2A |
T1310/R1550 |
SM, Односторонний |
-9 ~ 0 |
≤-23 |
20 км |
|
GM-3101-L2B |
T1310/R1550 |
SM, Односторонний |
-9 ~ 0 |
≤-23 |
20 км |
|
GM-3101-L4A |
T1310/R1550 |
SM, Односторонний |
-5 ~ 3 |
≤-24 |
40 км |
|
GM-3101-L4B |
T1550/R1310 |
SM, Односторонний |
-5 ~ 3 |
≤-24 |
40 км |
|
GM-3101-L6A |
T1490/R1550 |
SM, Односторонний |
-1 ~ 5 |
≤-24 |
60 км |
|
GM-3101-L6B |
T1550/R1490 |
SM, Односторонний |
-1 ~ 5 |
≤-24 |
60 км |
|
GM-3101-L8A |
T1490/R1550 |
SM, Односторонний |
0 ~ 5 |
≤-27 |
80 км |
|
GM-3101-L8B |
T1550/R1490 |
SM, Односторонний |
0 ~ 5 |
≤-27 |
80 км |
|
Поставщик
|
Gezhi Photonics |
