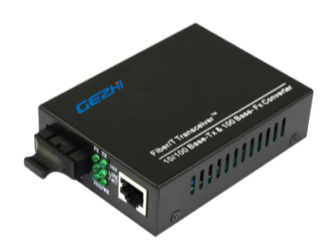

Медиаконвертер Ethernet серии GM-11 может преобразовывать электрические сигналы витых пар 10Base-T и 100Base-TX в оптические сигналы 100Base-FX. Это увеличивает дальность передачи по сети со 100 м по медным кабелям до 120 км по волоконно-оптическому кабелю. Это позволяет передавать данные в двух разных средах электрических и оптических сетей либо по технологии канала передачи данных L2 с сохранением и пересылкой, либо по технологии PHY L1 cut-through). Поддерживает передачу по многомодовому двойному волокну, одномодовому двойному волокну, одномодовому одиночному волокну.
Особенности:
- Автоматическое определение скорости 10/100 Мбит / с, облегчающее обновление сети.
- Оповещение о сбое поддерживающей связи (LFA) с дополнительным dip-переключателем (уникальным)
- Поддержка полудуплексного режима FX и оповещения об отказе канала связи с дополнительным dip-переключателем
- Поддержка функции сохранения и переадресации данных 10/100 Мбит /с и сквозной передачи данных 100 Мбит / с с дополнительным dip-переключателем (уникальный)
- Поддержка передачи с низкой временной задержкой
- Поддержка передачи сверхдлинных пакетов до 1600 байт
- Поддержка передачи сверхдлинных пакетов VLAN
- Поддержка качества обслуживания (QoS) , обеспечивающая передачу VoIP-пакетов
- Поддержка STP для формирования резервной сети
- Чрезвычайно низкое энергопотребление (менее 2 Вт), низкое тепловыделение, надежная и стабильная работа и длительный срок службы
Технические характеристики:
|
Параметр |
Значение |
|
Режим доступа |
10/100 Мбит/с |
|
Стандарт |
IEEE802.3 10Base-T, IEEE802.3u 100Base-TX, 100Base-FX ; |
|
Длина волны |
Многомодовый: 850/1310 нм; Одномодовый: 1310/1550 нм (опция) |
|
Расстояние |
Cat-5 витая пара: 100 м Оптоволокно: многомодовое 50/125,62,5/125 мкм (максимальное расстояние до 2 км или 5 км) Волокно: Одномодовое 8/125,8,7/125,9/125, 10/125 мкм |
|
Порт |
Один порт RJ45: Для подключения категории STP / UTP-5 витых пар Один оптический порт: Многомодовое двойное волокно: SC или ST (50, 62,5 /125 мкм) Одномодовое двойное волокно: SC или FC (9/125 мкм) Одномодовое одиночное волокно: SC или FC (9/125 мкм) |
|
Преобразование означает |
Преобразование мультимедиа, сохранение и пересылка / вырезка |
|
Таблица MAC-адресов |
1K |
|
Пространство в буфере |
1 Мбит |
|
Управление потоком |
Полный дуплекс: управление потоком; Полудуплексный режим: противодавление |
|
Задержка |
Время сохранения и переадресации: 9,6 мкс; переход: 0,9 мкс |
|
BER |
<19-9 |
|
НАРАБОТКА на ОТКАЗ |
100 000 часов |
|
Светодиодный индикатор |
PWR (источник питания); FX LINK / ACT (оптическая связь / действие) FDX (полный дуплекс FX), TP LINK / ACT (соединение витыми парами / действие) TP 100 (скорость передачи данных по витой паре 100 М), FX 100 (скорость передачи по оптическому волокну 100 М) |
|
Источник питания |
DC5V 1A (внешний), AC220 0.5A / DC-48 (внутренний) |
|
Потребляемая мощность |
<2 Вт |
|
Рабочая температура |
-10 ~ 55°C |
|
Рабочая влажность |
5%~90% |
|
Поддержание температуры |
-40 ~ 70°C |
|
Поддержание влажности |
5% ~ 90% без конденсации |
|
Размеры |
71 мм (Ш) * 94 мм (Г) * 26 мм (В) (внешний источник питания) |
Информация по заказу:
|
Номер модели |
Длина волны |
Соединитель |
Порт передачи данных |
Оптоволоконный режим |
Мощность передачи (дБм) |
RX. (дБм) |
Расстояние |
|
GM-1100-02 |
850/1310 нм |
SC / ST |
RJ-45 |
ММ, Двусторонний |
с -22 по -12 |
≤-30 |
2 км |
|
GM-1100-L2 |
1310 нм |
SC / FC |
RJ-45 |
SM, Двусторонний |
от -5 до 0 |
≤-28 |
20 км |
|
GM-1100-L4 |
1310 нм |
SC / FC |
RJ-45 |
SM, Двусторонний |
от -5 до 0 |
≤-28 |
40 км |
|
GM-1100-L6 |
1310 нм |
SC / FC |
RJ-45 |
SM, Двусторонний |
от -5 до 0 |
≤-28 |
60 км |
|
GM-1100-L8 |
1550 нм |
SC / FC |
RJ-45 |
SM, Двусторонний |
от -5 до 0 |
≤-28 |
80 км |
|
GM-1100-10 |
1550 нм |
SC / FC |
RJ-45 |
SM, Двусторонний |
от -5 до 0 |
≤-28 |
100 км |
|
GM-1100-12 |
1550 нм |
SC / FC |
RJ-45 |
SM, Двусторонний |
от -2 до 3 |
≤-28 |
120 км |
|
GM-1101-L2A |
T1310/R1550 |
SC |
RJ-45 |
SM, BI-DI |
от -5 до 0 |
≤-28 |
20 км |
|
GM-1101-L2B |
T1550/R1310 |
SC |
RJ-45 |
SM, BI-DI |
от -5 до 0 |
≤-28 |
20 км |
|
GM-1101-L4A |
T1310/R1550 |
SC |
RJ-45 |
SM, BI-DI |
от -5 до 0 |
≤-28 |
40 км |
|
GM-1101-L4B |
T1550/R1310 |
SC |
RJ-45 |
SM, BI-DI |
от -5 до 0 |
≤-28 |
40 км |
|
GM-1101-L8A |
T1310/R1550 |
SC |
RJ-45 |
SM, BI-DI |
от -3 до 3 |
≤-37 |
80 км |
|
GM-1101-L8B |
T1550/R1310 |
SC |
RJ-45 |
SM, BI-DI |
от -3 до 3 |
≤-37 |
80 км |
