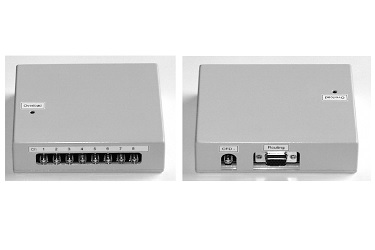

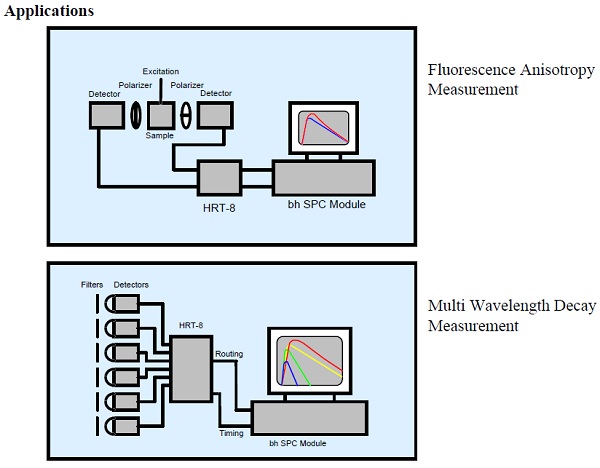

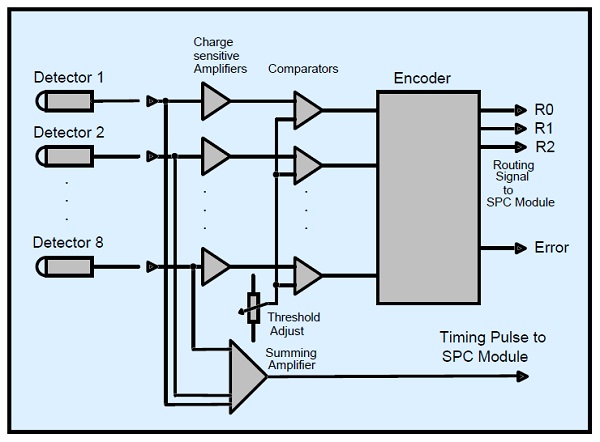

Маршрутизатор HRT-81 от компании Becker&Hickl представляет собой модуль используемый для подключения до восьми отдельных детекторов к одной плате TCSPC для счета одиночных фотонов. Фотоны из индивидуальных детекторов направляются в различные кривые в памяти платы счета фотонов. Таким образом осуществляется измерение отдельных функций кривых затухания для каждого из детекторов. Типовыми применениями являются измерения деполяризации флуоресценции или одновременные измерения затухания при различных длинах волн.
Особенности:
- подключение до 8-х индивидуальных детекторов к одной плате TCSPC для счета одиночных фотонов;
- одновременное измерение во всех детекторных каналах;
- работает с большинством типов ФЭУ и микроканальных пластин;
- временное разрешение 30 пс с ФЭУ МКП R3809U;
- скорость счета более 1 МГц.
Технические параметры 8-ми канального маршрутизатора HRT-81:
|
Параметр |
Значение |
|
Полярность входного сигнала |
отрицательная |
|
Входные разъемы |
50 Ом, SMA |
|
Заряд входного импульса для лучшей маршрутизации |
0.2…2 пАс |
|
Полярность временного выхода |
отрицательная |
|
Разница задержки между каналами |
60 пс на канал |
|
Разъем временного выхода |
50 Ом, SMA |
|
Коэффициент усиления выхода временного импульса |
4 |
|
Сигнал маршрутизации |
TTL 3 бит + сигнал ошибки |
|
Рекомендуемая задержка SPC платы |
20 нс |
|
Разъем сигнала маршрутизации |
15 контактный D-Sub/HD разъем |
|
Источник питания |
+5 В, -5 В, +12 В через D-Sub разъем от SPC модуля |
|
Габаритные размеры |
120х95х34 мм |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Becker&Hickl GmbH производит системы счета фотонов и TCSPC платы предназначенные для записи многомерного распределения фотонов и флуоресцентных изображений с высоким временным разрешением, пикосекундные диодные лазеры, сверхбыстрые детекторы и многоканальные детекторные узлы.
