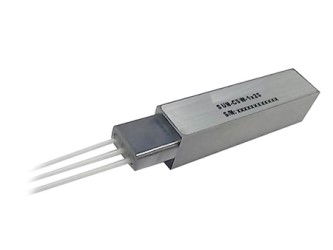

Магнитооптический переключатель, содержащий: множество оптических компонентов, расположенных по порядку вдоль пути прохождения света, содержащих: одиночный волоконно-оптический коллиматор, первый оптический кристалл с двулучепреломлением, первую сборку полуволновых пластин, узел поворота поляризации, вторую сборку полуволновых пластин, второй оптический кристалл с двулучепреломлением и двойной волоконно-оптический коллиматор.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Блок |
1x2S |
|
Диапазон длин волн |
нм |
1520~1580 |
|
Тестовая длина волны |
нм |
1550 |
|
Вносимые потери 2, 3 |
дБ |
1.0 |
|
Обратные потери 2, 3 |
дБ |
≥50 |
|
Перекрестные помехи 2 |
дБ |
≥40 |
|
PDL |
дБ |
≤0.2 |
|
Повторяемость |
дБ |
≤±0.01 |
|
Рабочее напряжение |
В |
5.0 |
|
Долговечность |
Циклы |
≥ 30 млрд. |
|
Время переключения |
мкс |
≤100 |
|
Тип переключения |
n/a |
Защелкивание |
|
Оптическая мощность |
МВт |
≤500 |
|
Рабочая температура |
℃ |
–5~ +70 |
|
Температура хранения |
℃ |
-40 ~ +85 |
|
Относительная влажность |
% |
5 ~ 95 |
|
Тип волокна |
G657A1 |
|
|
Размер |
мм |
39x9x9.5 |
Пины:
|
Тип |
Состояние |
Оптический тракт |
Электропривод |
|
|
Вывод 1 |
Вывод 2 |
|||
|
Однонаправленный (1X2) |
A |
P1→P2 P3→P1 |
GND |
В+ |
|
B |
P1→P3 P2→P1 |
В+ |
GND |
|
|
Однонаправленный (2X1) |
A |
P2→P1 P1→P3 |
В+ |
GND |
|
B |
P3→P1 P1→P2 |
GND |
В+ |
|
Электрические параметры:
|
Параметр |
Блок |
|
|
Напряжение привода |
В |
2.5±10% |
|
Ток возбуждения |
мА |
160±30% |
|
Длительность импульса |
мкс |
200~400 |
|
Частота |
Гц |
<800 |
Информация по заказу:
|
Тип |
Тип волокна |
Рабочее напряжение |
Тестовая длина волны |
Тип трубки |
Длина волокна (Включая разъем) |
Разъем |
|
1X2U/S: Однонаправленный (1X2) 2X1U/S: Однонаправленный (2X1) |
SM: SM, 9/125 X: Прочее
|
5: 5.0 В
|
1550: 1550 нм X: Прочее |
25: 250 мкм 90: 900 мкм X: Прочее
|
05: 0,5 м±5 см 10: 1,0 м±5 см 15: 1,5 м±5 см X: Прочее |
OO: Отсутствует FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC STP: ST/PC LP: LC/PC LA: LC/APC X: Другое |
