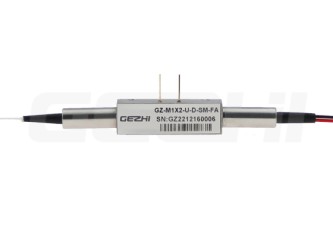

Магнитооптический переключатель, содержащий: множество оптических компонентов, расположенных по порядку вдоль пути прохождения света, содержащих: одиночный волоконно-оптический коллиматор, первый оптический кристалл с двулучепреломлением, первую сборку полуволновых пластин, узел поворота поляризации, вторую сборку полуволновых пластин, второй оптический кристалл с двулучепреломлением и двойной волоконно-оптический коллиматор.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
1x2 или 2x1 |
|
Диапазон длин волн |
нм |
1520~1580 |
|
Длина волны для тестирования |
нм |
1550 |
|
Вносимые потери 1, 2 |
дБ |
1.0 |
|
Потеря при возврате |
дБ |
≥50 |
|
Перекрестные помехи |
дБ |
≥40 |
|
PDL |
дБ |
≤0.2 |
|
Повторяемость |
дБ |
≤±0.01 |
|
Рабочее напряжение |
В |
5.0 |
|
Долговечность |
Циклы |
≥ 30 Миллиардов |
|
Время переключения |
мкс |
≤100 |
|
Тип переключения |
n/a |
Блокировка |
|
Оптическая мощность |
мВт |
≤500 |
|
Рабочая температура |
℃ |
–5~ +70 |
|
Температура хранения |
℃ |
-40 ~ +85 |
|
Относительная влажность |
% |
5 ~ 95 |
|
Тип волокна |
|
G657A1 |
|
Размер |
мм |
(Д) 29,0 x (Ш) 7,3 x (В)6 |
Пины:
|
Тип |
Статус |
Оптический маршрут |
Электропривод |
|
|
Пин 1 |
Пин 2 |
|||
|
Однонаправленный |
A |
P1 → P2 |
GND |
V+ |
|
B |
P1 → P3 |
V+ |
GND |
|
|
Однонаправленный (2X1) |
A |
P2 → P1 |
V+ |
GND |
|
B |
P3 → P1 |
GND |
V+ |
|
Электрические параметры:
|
Параметр |
Единица измерения |
|
|
Напряжение привода |
В |
2.5±10% |
|
Ток привода |
мА |
160±30% |
|
Длительность импульса |
мкс |
200~400 |
|
Частота |
Гц |
<800 |
Информация по заказу:
|
Тип |
Тип волокна |
Рабочее напряжение |
Длина волны для тестирования |
Тип трубки |
Длина волокна (Включить разъем) |
Соединитель |
|
1x2U/Ⅱ: Однонаправленный (1X2) 2x1U/Ⅱ: Однонаправленный (2X1) |
SM: SM, 9/125 X: Другие
|
2.5: 2.5 В
|
1550: 1550 нм X: Другие |
25: 250 мкм 90: 900 мкм X: Другие
|
05: 0.5 м±5 см 10: 1.0 м±5 см 15: 1.5 м±5 см X: Другие |
OO: Отсутствует FP: FC / PC FA: FC / APC SP: SC / PC SA: SC / APC STP: ST / PC LP: LC / PC LA: LC / APC X: Другие |
