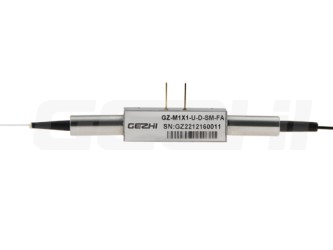

Магнитооптический коммутатор, включающий: множество оптических компонентов, расположенных по порядку вдоль световода, включающего: коллиматор с одним оптическим волокном, первый двулучепреломляющий оптический кристалл, узел первой полуволновой пластины, узел вращения поляризации, узел второй полуволновой пластины, второй двулучепреломляющий оптический кристалл и коллиматор с двумя оптическими волокнами.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
1×1 |
|
Диапазон длин волн |
нм |
1520~1580 |
|
Длина волны испытания |
нм |
1550 |
|
Потери на входе 1,2 |
дБ |
0.8 |
|
Возвратные потери |
дБ |
≥50 |
|
Перекрестные помехи |
дБ |
≥20 |
|
PDL |
дБ |
≤0.2 |
|
Повторяемость |
дБ |
≤±0.01 |
|
Рабочее напряжение |
В |
2.5 |
|
Долговечность |
Циклы |
≥ 30 миллиардов |
|
Время переключения |
мкс |
≤100 |
|
Тип переключения |
н/а |
Фиксация |
|
Оптическая мощность |
мВт |
≤500 |
|
Рабочая температура |
℃ |
-5~ +70 |
|
Температура хранения |
℃ |
-40 ~ +85 |
|
Относительная влажность |
% |
5 ~ 95 |
|
Тип волокна |
G657A1 |
|
|
Размер |
мм |
(Д )18x (Ш)7.3x (В)6 |
Пины:
|
Тип |
Статус |
Оптический тракт |
Электрический привод |
|
|
Контакт 1 |
Pin2 |
|||
|
Двунаправленный |
A |
P1→P2 P2→P1 |
GND |
V+ |
|
B |
X |
V+ |
GND |
|

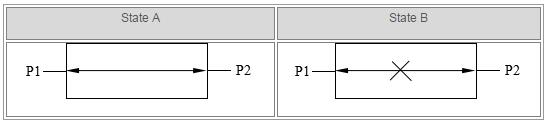

Двунаправленный

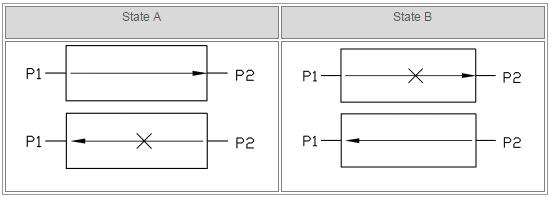

Однонаправленный
Электрические параметры:
|
Параметр |
Единица измерения |
|
|
Напряжение привода |
В |
2.5±10% |
|
Ток привода |
мА |
160±30% |
|
Длительность импульса |
мкс |
200~400 |
|
Частота претензий |
Гц |
<800 |
Информация по заказу:
|
Тип |
Тип волокна |
Рабочее напряжение |
Длина волны испытания |
Тип трубки |
Длина волокна |
Разъем |
|
1X1B: двунаправленный 1X1U: Однонаправленный |
SM: SM, 9/125 X: Другие
|
2.5: 2.5 В
|
1550: 1550 нм X: Другие |
25: 250 мкм 90: 900 мкм X: Другие
|
05: 0,5 м±5 см 10: 1.0 м±5 см 15: 1,5 м±5 см X: Другие |
OO: нет FP: FC/PC ФА: ФК/АПК SP: SC/PC SA: SC/APC STP: ST/PC ЛП: ЛК/ПК LA: LC/APC X: Другие |
