Описание

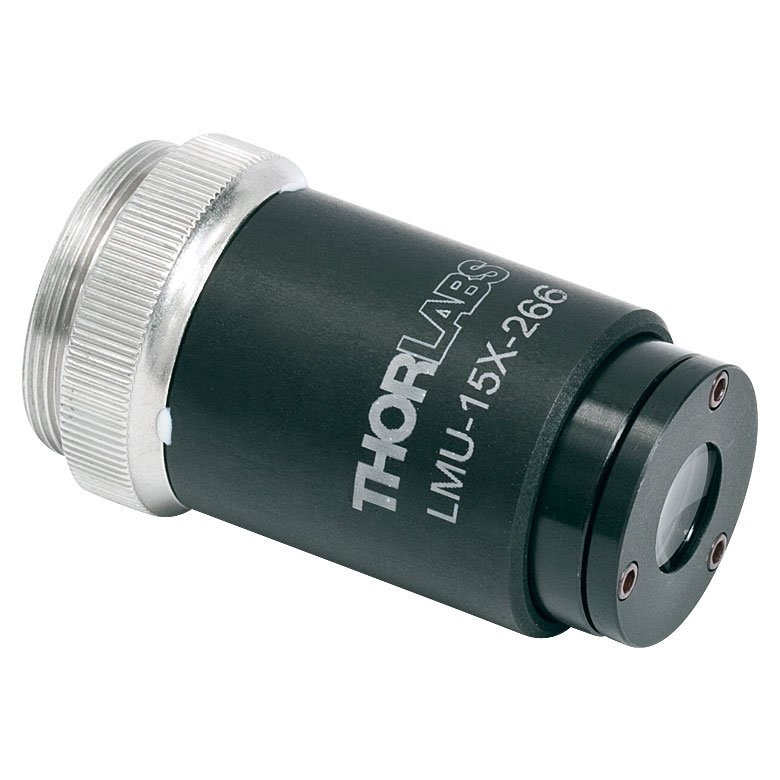

LMU-15X-266 предназначен для работы с лазерами на 266 нм (четвёртая гармоника Nd:YAG и аналогичные источники). Широкий узкополосный диапазон AR-покрытия 248–287 нм позволяет использовать объектив и с соседними длинами волн, сохраняя высокую пропускную способность и устойчивость фокусных параметров. Повышенная числовая апертура 0,32 уменьшает размер пятна и повышает локальную плотность энергии, что критично для тонких технологических операций.
Согласно данным чертежей, фокусное расстояние LMU-15X-266 около 13,3 мм, а рабочее расстояние – около 8,1 мм. Объектив рассчитан на высокие пороги лазерного повреждения: используются линзы из кварца и CaF₂ с воздушными промежутками и специализированное AR-покрытие с крайне низким уровнем отражения в области 256–275 нм. Это делает модель пригодной для интенсивных импульсных режимов.
Благодаря бесконечно скорректированной конструкции и резьбе RMS LMU-15X-266 легко интегрируется в микроскопные и технологические системы, включая автоматизированные комплексы лазерной обработки. Объектив особенно востребован, когда требуется совмещение высокого разрешения, высокой плотности энергии и стабильной работы в жёстких УФ-условиях.
Отрасли применения:
- Микрообработка и микросверление на 266 нм с высоким разрешением.
- 3D-фотолитография и структурирование фотополимеров при 266 нм.
- Научные установки для исследований лазерно-индуцированных процессов в УФ-диапазоне.
- Прецизионная маркировка и гравировка компонентов с высокими требованиями к размеру пятна.
- Инспекция и тестирование УФ-оптики и покрытий на 266 нм.
Характеристики
- Тип: высокоапертурный УФ-объектив MicroSpot.
- Увеличение: 15X.
- Диапазон AR-покрытия: 248–287 нм (оптимизация под 266 нм).
- Числовая апертура (NA): 0,32.
- Фокусное расстояние: ≈ 13,3 мм.
- Свободное рабочее расстояние: ≈ 8,1 мм.
- Оптические материалы: кварц и CaF₂, низкое УФ-поглощение.
- Конструкция: бесконечно скорректированная, воздушно-разнесённая, рассчитана на высокие плотности энергии.
- Резьба: RMS (0.8"-36).
- Назначение: высокоточная обработка и литография на 266 нм и соседних длинах волн.
