Поставщик
|
Hikrobot |
|
Интерфейс
|
Camera Link |
|
Разрешение
|
8192х16 |
|
Тип сенсора
|
CMOS |
|
Тип камеры
|
сканирующие |
|
Тип матрицы
|
монохромная |
|
Вид камеры (корпус)
|
В корпусе |
Ключевая особенность
- Поддерживает режимы конфигурации «Базовый», «Средний», «Полный» и «80-бит» через интерфейс Camera Link.
- Поддерживает функцию управления несколькими источниками света и функцию TDI для выбора различных режимов работы ламп и режимов изображения.
- Поддерживает регулировку времени экспозиции и усиления, коррекцию PRNUC, LUT, гамма-коррекцию и т. д.
- Совместимо с протоколом Camera Link и стандартом GenlCam.

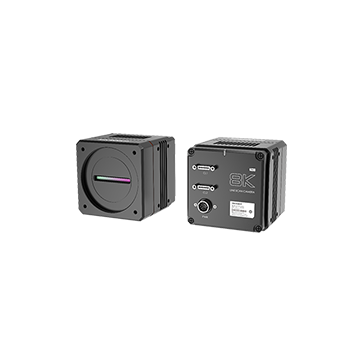

| Модель продукта | MV-CL084-91CM-PRO |
| Тип | 8K pro Camera Link линейная камера сканирования, 5 мкм, монохромная |
| Тип сенсора | КМОП |
| Размер пикселя | 5 мкм |
| Разрешение | 8192 × 16 |
| Режим изображения | Поддерживает 1-линейный, 2-TDI и 4-TDI Поддерживает управление несколькими лампами: 2-ламповый/3-ламповый/4-ламповый |
| Максимальная скорость линии | Управление несколькими источниками света отключено или 1 лампа: 20 кГц (базовая), 40 кГц (средняя), 75 кГц (полная), 75 кГц (80 бит) 2 лампы: 10 кГц (базовая), 20 кГц (средняя), 40 кГц (полная), 50 кГц (80 бит) 3 лампы: 6 кГц (базовая), 13 кГц (средняя), 27 кГц (полная), 33 кГц (80 бит) 4 лампы: 5 кГц (базовая), 10 кГц (средняя), 20 кГц (полная), 25 кГц (80 бит) |
| Режим конфигурации | Базовый, Средний, Полный, 80-бит |
| Геометрия метчика | 1 × 2, 1 × 4, 1 × 8, 1 × 10 |
| Номер крана | 2 нажатия, 4 нажатия, 8 нажатий, 10 нажатий |
| Пиксельные часы | 40 МГц, 66 МГц, 80 МГц, 85 МГц |
| Динамический диапазон | 57,8 дБ |
| SNR | 41,3 дБ |
| Усиление | Поддерживает 1.2 ×, 2.7 × и 4.6 × |
| Время экспозиции | от 3 мкс до 10 мс |
| Режим экспозиции | Режим экспозиции: Выкл./Однократный/Непрерывный; поддерживает фиксированное время экспозиции, экспозицию с заданной шириной срабатывания |
| Тип матрицы | Монохромная |
| Формат пикселей | Моно 8/10/12 |
| Биннинг | Поддерживает 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Обратное изображение | Поддерживает вывод горизонтального перевернутого изображения |
| Режим триггера | Внешний триггер, внутренний триггер |
| Режим внешнего триггера | Линейный триггер, кадровый триггер, линейный + кадровый триггер |
| Интерфейс данных | Camera Link (разъем SDR); USB-интерфейс для обновления прошивки |
| Цифровой ввод/вывод | 12-контактный разъём P10 обеспечивает питание и ввод/вывод: 4 настраиваемых входа и выхода (линии 0/1/3/4) и поддерживает однопроводной/дифференциальный вход. Camera Link обеспечивает ввод/вывод (CC1/CC2/CC3/CC4). |
| Источник питания | 24 В постоянного тока |
| Потребляемая мощность | Типичное значение 22,9 Вт при 24 В постоянного тока |
| Крепление объектива | M72*0,75, рабочий отрезок 12 мм, подходит для крепления F через адаптер для объектива |
| Измерение | 84 мм × 84 мм × 89 мм (3,3" × 3,3" × 3,5") |
| Масса | Примерно 883 г (1,9 фунта) |
| Класс защиты | IP40 (при правильной установке линз и подключении) |
| Температура | Рабочая температура: от -20 °C до 60 °C (от -4 °F до 140 °F) Температура хранения: от -30 °C до 80 °C (от -22 °F до 176 °F) |
| Влажность | Относительная влажность от 5% до 90%, без конденсации |
| Клиентское программное обеспечение | Встреча MVS и программного обеспечения для захвата кадров с протоколом Camera Link |
| Операционная система | 32/64-бит Windows 7/10 |
| Совместимость | Camera Link V2.0, GenICam |
| Сертификация | CE, RoHS, KC |
