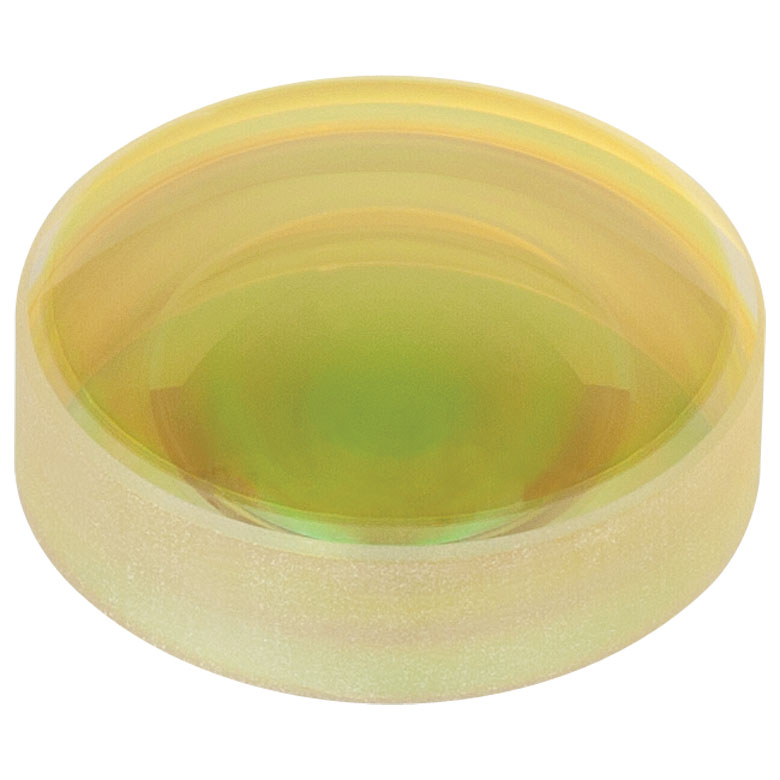

LF5895-E - Выпукло-вогнутая линза (отрицательный мениск), материал: CaF2, фокусное расстояние: -75.0 мм, Ø1", просветляющее покрытие: 3 - 5 мкм, Thorlabs

LF5895-E — Отрицательный мениск (выпукло-вогнутая линза), Ø1", f = -75 мм

Выпукло‑вогнутая линза (отрицательный мениск) используется для формирования расходящихся пучков, увеличения диаметра луча и коррекции аберраций в многолинзовых системах. Геометрия «мениска» часто дает более мягкую аберрационную картину по сравнению с двояковогнутыми линзами при близких фокусных расстояниях.

Кальций-фторид (CaF₂) ценится за **широкую прозрачность в ИК-диапазоне** и низкую дисперсию. Такие линзы часто выбирают для ИК-оптики, FTIR-систем, тепловизионных трактов и лазерных установок, где требуется стабильная передача излучения и минимальные хроматические искажения.

ИК‑просветляющее покрытие **3 - 5 мкм** уменьшает отражения на границах воздух/оптика и помогает сохранить энергию пучка в средне‑ИК диапазоне, что особенно важно в лазерных и измерительных трактах.

Ключевые характеристики

• Тип: Отрицательный мениск (выпукло-вогнутая линза)
• Материал: CaF2
• Диаметр: Ø1"
• Фокусное расстояние: -75 мм
• Покрытие: 3 - 5 мкм
• Назначение: расходимость/расширение пучка, коррекция сферической аберрации, компоновка оптических трактов

Практический совет: при работе с коллимированным пучком чаще всего выгодно ориентировать линзу выпуклой стороной к входящему излучению — это помогает уменьшить вклад сферической аберрации (конкретная ориентация зависит от схемы).

Где применяется

• лазерная оптика и формирование пучка (beam expanding / beam diverging)
• ИК‑системы измерений, тепловизионные тракты, FTIR‑оптика
• оптические стенды и прототипирование приборов
• промышленная фотоника и OEM‑модули

Рекомендации по монтажу и уходу

• используйте оправы и держатели подходящего диаметра, не перетягивайте прижимные элементы
• очистку выполняйте только чистыми салфетками для оптики и рекомендованными растворителями
• избегайте контакта с абразивными частицами и касаний рабочей поверхности
