Поставщик
|
Thorlabs |
|
Артикул
|
LF4938 |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
без покрытия |
|
Тип линз
|
выпуклые, менисковые |
|
Тип выпуклых линз
|
выпукло вогнутые линзы |
|
Мениск
|
отрицательный |
Описание

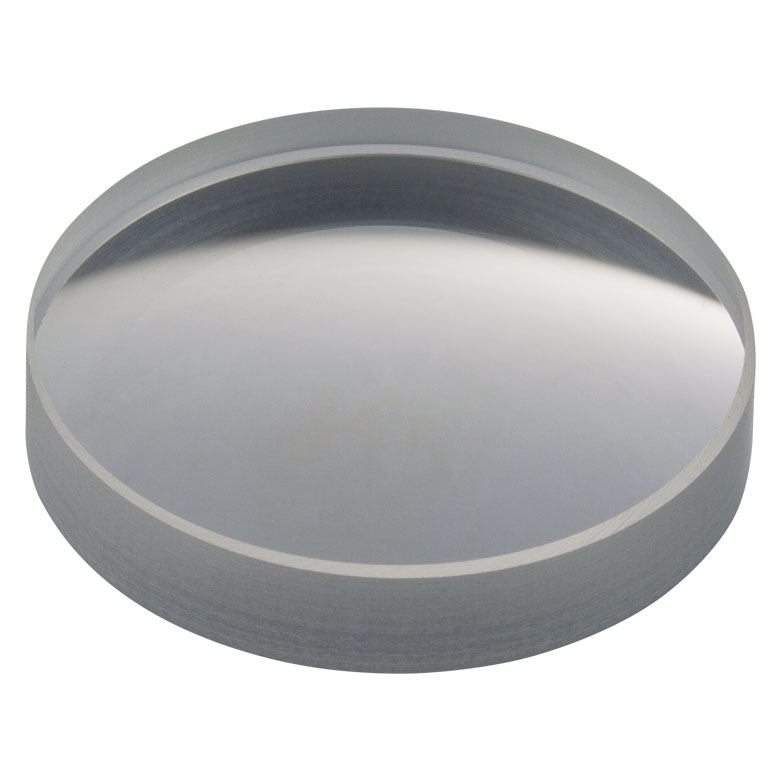

Оптический элемент LF4938 — это менисковая линза Thorlabs типа «мениск» с диаметром Ø1" и фокусным расстоянием -100 мм (отрицательное). Такая геометрия применяется для более точного управления аберрациями и качеством пятна по сравнению с простыми плоско-выпуклыми или двояковогнутыми линзами, поэтому мениски часто выбирают для систем, где важны стабильная фокусировка, корректная коллимация и аккуратное формирование пучка.
УФ-града кварцевое стекло (UVFS) обладает высокой прозрачностью в ультрафиолетовой области и хорошей устойчивостью к лазерному излучению. Материал часто выбирают для флуоресцентных систем, УФ-спектроскопии и высокоточных измерений, где важны стабильность и низкие потери.
Без покрытия (широкая полоса пропускания, но более высокие отражения на каждой поверхности).
Менисковая линза предназначена для более мягкой коррекции оптической силы и аберраций по сравнению с простыми сферическими элементами. В реальных оптических сборках мениск обычно выступает «корректирующим» элементом: помогает согласовать апертуру, уменьшить искажения и удержать геометрию системы в компактных габаритах. При выборе важно учитывать рабочую длину волны (или спектральную полосу), угол падения и требования к паразитным отражениям — именно здесь покрытие даёт максимальный эффект.
Если линза используется в измерительных или лазерных системах, покрытие под нужный диапазон помогает снизить потери энергии и уменьшить риск появления паразитных интерференционных эффектов. Для УФ-оптики особенно критичны чистота поверхности и аккуратная сборка: загрязнения или отпечатки могут резко ухудшить передачу и увеличить фон. В ИК-трактах (например, на ZnSe или CaF₂) важно следить за совместимостью компонентов по температуре и условиям эксплуатации.
характеристики
- Тип линзы: мениск
- Производитель: Thorlabs
- Материал: UV-кварцевое стекло (UVFS)
- Диаметр: Ø1"
- Фокусное расстояние: -100.0 мм
- Покрытие: без покрытия
- Назначение: коллимация, расширение/сжатие пучка, коррекция аберраций, лабораторные оптические тракты
- Интеграция: подходит для стандартных держателей по диаметру; рекомендуется безконтактная очистка и аккуратная фиксация
- Эксплуатационные рекомендации: избегать касания рабочих поверхностей и хранить в чистой упаковке
отрасли применения
- Лазерные системы: коллимация, расширители пучка, телескопы и преобразование диаметра
- Измерительная оптика и метрология: оптические стенды, калибровка, контроль пятна
- Научные лаборатории и R&D: прототипирование оптических схем и эксперименты
- УФ-спектроскопия и флуоресценция: возбуждение 245–400 нм и регистрация сигналов
- УФ-диагностика материалов и фотохимические процессы
