Описание

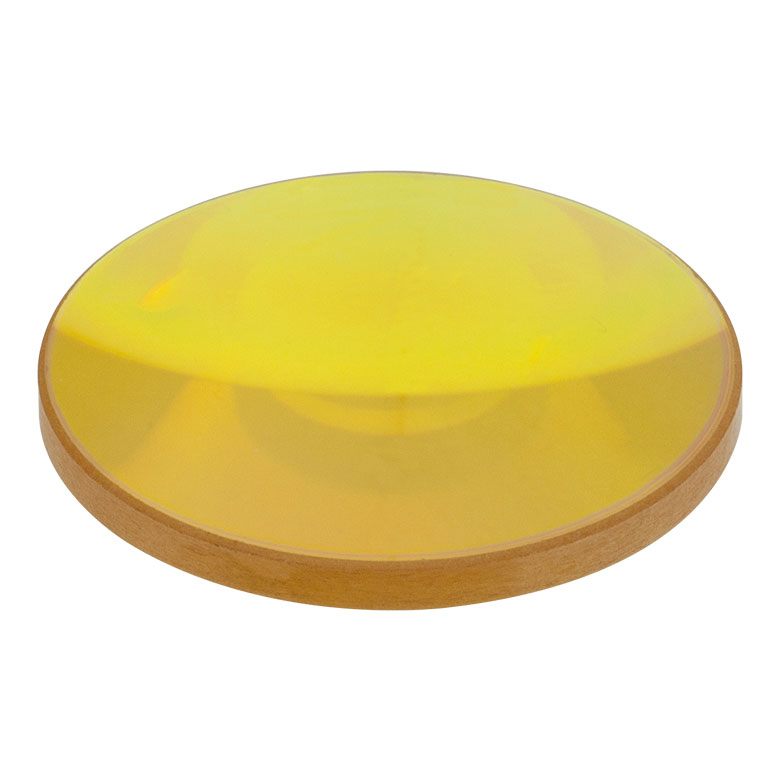

LB7936-E3 — двояковыпуклая линза (bi-convex singlet) из ZnSe диаметром Ø1" с фокусным расстоянием 25.4 мм. Двояковыпуклая форма дает положительную оптическую силу по обеим поверхностям и подходит для фокусировки или коллимации излучения, когда нужен компактный элемент без сложной сборки. Для средне‑ИК диапазона ZnSe — один из самых практичных материалов: он хорошо работает в области длин волн, где стекла видимого диапазона уже «слепнут», поэтому такие линзы часто выбирают для систем с тепловизионными каналами, ИК‑подсветкой и лазерами CO₂.
Просветляющее покрытие AR 7–12 мкм (E3) оптимизировано под диапазон 7–12 мкм и уменьшает потери на отражение от поверхностей. В результате повышается полезная передача, снижаются паразитные отражения (ghost‑изображения) и улучшается стабильность измерений в оптическом тракте. Диапазон покрытия перекрывает популярную линию CO₂‑лазеров ~10,6 мкм, поэтому линза удобна для построения фокусирующих узлов, коллиматоров и простых телескопов в этой области.
Важно понимать ограничения: ZnSe — хрупкий кристаллический материал, его лучше брать только чистыми перчатками и не перегружать крепежом. В реальных системах качество результата сильнее всего зависит от соосности, чистоты поверхностей и правильного подбора геометрии (диаметр/фокус), поэтому этот элемент чаще используют как «рабочую лошадку» для прототипов и серийных узлов, где важны повторяемость и предсказуемое поведение в ИК.
характеристики
- Тип: двояковыпуклая сферическая линза (bi-convex)
- Материал: ZnSe (цинк селенид), подходит для средне‑ИК
- Диаметр: Ø1"
- Фокусное расстояние (номинал): 25.4 мм
- Покрытие: AR 7–12 мкм (E3) (оптимизация под 7–12 мкм)
- Типичная область применения по длинам волн: средний ИК; часто используют около 10,6 мкм (CO₂)
отрасли применения
- Лазерная обработка материалов и маркировка (узлы фокусировки CO₂‑лазеров)
- ИК‑оптика и тепловизионные системы: формирование пучка, коллимация, проекционная оптика
- FTIR и ИК‑спектроскопия: ввод/вывод излучения, коллиматоры в измерительных трактах
- Газоанализ и сенсоры: оптика для диапазонов 7–12 мкм
- R&D в фотонике и оптоэлектронике: стенды, прототипирование, настройка оптических линий
