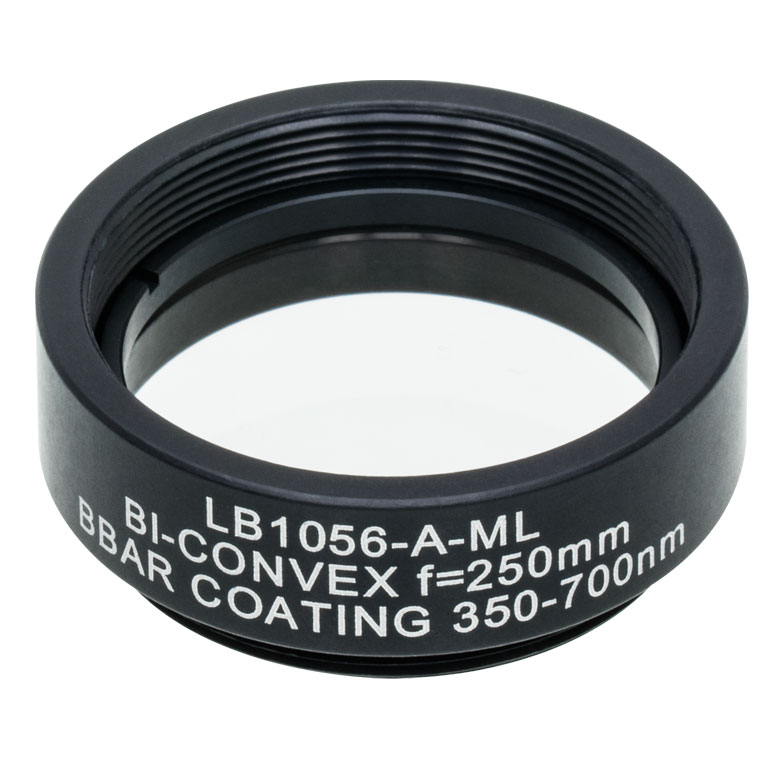

LB1056-A-ML - N-BK7 двояковыпуклая линза в оправе, Ø1", фокусное расстояние 250 мм, просветляющее покрытие: 350 - 700 нм, Thorlabs

Описание

Оптический элемент LB1056-A-ML (Thorlabs) — это двояковыпуклая линза, предназначенная для точного формирования пучка, фокусировки или коллимации излучения в приборах и экспериментальных установках. Модель рассчитана на стабильную работу в диапазонах, характерных для N-BK7, и подходит для задач, где важны повторяемость, аккуратная механика монтажа и контролируемые потери на отражениях.

Двояковыпуклая геометрия обеспечивает более «симметричное» преломление и часто используется для систем, где требуется компактная оптика с заметной оптической силой. Такие линзы применяют для формирования изображения, фокусировки сходящихся/расходящихся пучков и в телескопических схемах. Оптическое стекло N‑BK7 — универсальный материал для видимого и ближнего ИК диапазона в лабораторной оптике. Он обеспечивает хорошее качество поверхности, предсказуемую дисперсию и удобен для типовых задач: фокусировка, коллимация, формирование изображения. При выборе версии с покрытием важно подбирать диапазон просветления под вашу длину волны, чтобы не терять мощность на отражениях.

Просветляющее покрытие оптимизировано под длину волны 350 - 700 нм, чтобы уменьшать отражение на границах воздух–оптика и повышать энергетическую эффективность системы. Это особенно важно в лазерных трактах, где каждые проценты потерь превращаются в нагрев и паразитные засветки. Версия в оправе (ML) упрощает монтаж: линза уже установлена в резьбовую оправу Thorlabs, что ускоряет сборку и уменьшает риск повреждения кромок при установке. Это удобно для оптических рельсов, клеточных систем и быстрой перестройки лабораторных стендов.

Практический смысл таких линз — получать предсказуемую геометрию пучка: заданное фокусное расстояние помогает рассчитать размер пятна на образце/детекторе, согласовать апертуру оптики с излучателем и уменьшить количество дополнительных элементов в тракте. При проектировании рекомендуется учитывать рабочий угол, допустимую апертуру, дистанции до диафрагм и чувствительность системы к паразитным отражениям, особенно в ИК и при работе с высокими мощностями.

Линза подходит как для лабораторных стендов, так и для интеграции в прибор: в первом случае важна скорость сборки и совместимость с типовой механикой Thorlabs, во втором — компактность и повторяемость параметров партии. Если вы подбираете замену или масштабируете проект, ориентируйтесь на материал, диапазон покрытия и геометрию — это три фактора, которые сильнее всего влияют на итоговую эффективность и качество изображения/пятна.

Характеристики

• Тип: двояковыпуклая линза
• Артикул: LB1056-A-ML
• Производитель: Thorlabs
• Диаметр: Ø1"
• Фокусное расстояние: 250 мм
• Материал: N-BK7
• Покрытие: 350 - 700 нм
• Назначение: фокусировка, коллимация, формирование пучка
• Исполнение: в оправе/резьбовая оправа (ML)

Отрасли применения

• Лазерные и фотонные системы (в зависимости от материала/диапазона)
• ИК/УФ/видимая спектроскопия и оптические измерения
• Тепловизионные и пирометрические системы (для ИК материалов)
• Газоанализ и оптика для детекторов среднего ИК
• Лабораторные стенды, учебные установки и прототипирование приборов
• Оптоэлектронные узлы и интеграция в OEM‑оборудование
