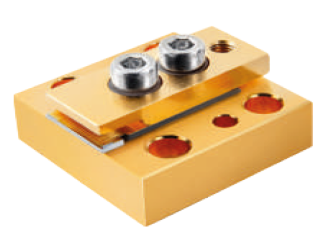

Компания АЗИМУТ ФОТОНИКС предлагает лазерный диод LDB-940-70-QCW-CS.
Применения:- Для прямой обработки материалов, подсветки; - Как источники накачки для волоконных и твердотельных лазеров; - Использование в технологии печати. |
Особенности:- Монолитная линейка лазерных диодов; - Возможность коллимирования лазерного пучка; - Возможность встраивания термоэлектрического охладителя, термистора. |
Технические характеристики:
|
Наименование параметра |
Мин. |
Значение Номинал. |
Макс. |
|
Оптическая выходная мощность*, Вт |
69 |
70 |
75 |
|
Длина волны лазерного излучения*, нм |
805 |
808 |
811 |
|
Амплитуда импульса тока накачки, А |
|
80 |
85 |
|
Длительность импульсов тока накачки, мс |
|
5 |
5.5 |
|
Частота повторения импульсов тока накачки, Гц |
|
5 |
10 |
|
Рабочий цикл, % |
|
|
2.5 |
|
Напряжение на линейке при рабочем токе накачки, В |
1.8 |
2.1 |
2.2 |
|
Расходимость пучка (полная ширина на полувысоте), угловой градус в плоскости, параллельной p-n переходу в плоскости, перпендикулярной p-n переходу |
|
θΙΙ <15 θ⊥ <45 |
|
|
Ширина огибающей спектра лазерного излучения (полная ширина на полувысоте), нм |
2.5 |
4 |
5 |
|
Количество эмиттеров, шт. / коэффициент заполнения, % |
|
60 / >80 |
|
|
Размер излучающей области*, мм х мкм |
|
10 x 1 |
|
|
Ширина эмиттера*, мкм |
|
140 |
|
|
Шаг эмиттера*, мкм |
|
160 |
|
|
Тип теплоотвода |
|
CS-Mount |
|
|
Рабочая температура теплоотвода, °C |
+20 |
|
+25 |
|
Габаритные размеры* (Д х Ш х В), мм |
|
25 х 25 х 15 |
|
* Размер для справки.
