Компания Stanford Research Systems представляет две новые системы оптических затворов - контроллер лазерного затвора SR470 и четырехканальный драйвер лазерного затвора SR474. Эти системы разработаны специально для минимизации вибрации на вашем оптическом столе.
Они построены на базе уникальной головки затвора, поддерживаемой одной из двух доступных моделей контроллеров. SR470 подает сигналы синхронизации на одну головку затвора, а многоканальный драйвер SR474 управляет максимум четырьмя головками и управляется внешними сигналами синхронизации.
Особенности:
- Сверхнизкая вибрация головки затвора;
- Механическое блокирование лазерного пучка;
- Срок службы 10 млн. циклов;
- Микропроцессор, управляющий синхронизацией;
- Частота повторения сигнала до 125 Гц;
- Простое регулирование апертуры до 3 мм;
- Поддерживаемые интерфейсы: GPIB, RS-232 и Ethernet.
Головка лазерного затвора
В отличие от обычных затворов на основе соленоидов, затворы SR475 и SR476 содержат DSP систему управления с обратной связью, которая точно управляет лопастью затвора между открытым и закрытым положениями, не проявляя физических остановок. Вибрации и механический шум на оптическом столе сведены к минимуму.
Лопасть затвора установлена между камневых опор из сапфира, которые сводят к минимуму трение, благодаря чему срок службы головки превышает 10 млн. циклов - на порядки больше, чем обычно наблюдается в головках затвора.
Апертура 3 мм (SR475) разработана для простоты юстировки. Она достаточно велика для использования с обычными источниками света. Типичное время нарастания и спада составляет менее 500 мкс, и можно использовать частоты следования в диапазоне от DC до 100 Гц. В отличие от других затворов, затвор SRS не ограничен рабочим циклом - вы можете запустить любой рабочий цикл, который вы выберете. SR476 имеет апертуру 1 мм и поддерживает частоту следования до 125 Гц.
В отличие от традиционных конструкций, головки завторов SR475 / 476 можно установить на оптический стол в любой ориентации. Это дает вам полную гибкость для прокладки сопрягаемого кабеля.
Апертура 3 мм расположена очень близко к краю корпуса, что делает SR475 и SR476 идеальными для оптического прерывания одного из двух параллельных пучков, расположенных на расстоянии менее сантиметра. Это также позволяет вам управлять вашими лазерами очень близко к плоскости вашей оптической столешницы.
Небольшие размеры головок затвора делают их идеальными для работы в условиях ограниченного пространства, а благодаря точному управлению лопастью вибрация затвора практически исключается.
Контроллер SR470
Контроллер затвора SR470 позволяет генерировать сигналы синхронизации для головки затвора. Вы можете полностью контролировать время экспозиции, которое может быть установлено в диапазоне от 4 мс до 10000 с с разрешением 0.1 мс. Ярко-зеленый 8-разрядный светодиодный дисплей отображает текущий параметр в секундах или герцах, а синхронизация составляет 100 ppm.
Предусмотрен целый ряд режимов триггера - внутренний, внешний, с передней панели и непрерывный режим, что дает вам гибкость в работе практически с любым приложением. В дополнение к триггерным последовательностям, SR470 также может выступать в роли драйвера для управления головкой затвора от ваших собственных сигналов синхронизации. Вы также можете вручную управлять затвором с передней панели.
Удаленное управление поддерживается с помощью интерфейсов GPIB, RS-232 и Ethernet. Все функции прибора могут контролироваться и считываться через любой из интерфейсов. До 9 полных конфигураций прибора могут быть сохранены в энергонезависимой памяти и могут быть вызваны в любое время. Ошибки затвора автоматически обнаруживаются и сообщаются с помощью звуковых и электронных (TTL) сигналов.

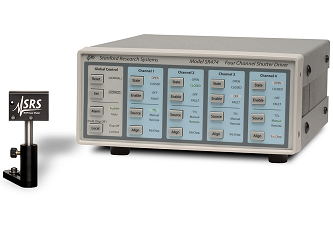

Четырехканальный драйвер SR474
Четырехканальный драйвер SR474 взаимодействует с четырьмя головками затвора. TTL входы на задней панели предназначены для внешних синхронизирующих сигналов.
Каждый канал имеет кнопку State на передней панели, которая позволяет вручную изменять состояние затвора. Кнопки Source канала устанавливают для каждого канала ручное, внешнее TTL или дистанционное управление состоянием. Каждый канал также имеет кнопку Align, которая управляет головкой затвора с частотой 1 Гц, что упрощает юстировку лазера. Раздел Global Control на передней панели позволяет вам установить или сбросить все каналы в их «нормальные» состояния.
Как и в случае с SR470, дистанционное управление поддерживается интерфейсами GPIB, RS-232 и Ethernet. Все функции прибора могут контролироваться и считываться через любой из интерфейсов. Ошибки затвора обнаруживаются автоматически и приводят к звуковым, визуальным и электронным сигналам тревоги.
Спецификация на лазерные затворы SR475 & SR476:
|
Параметр |
Значение |
|
Механические характеристики | |
|
Лопасть затвора |
Сплав BeCu с чернением |
|
Апертура |
0.120 in. мин. диаметр (SR475)
|
|
Частота повторений |
100 Гц (SR475)
|
|
Время нарастания / спада экспозиции |
500 мкс (тип.), макс. скорость (SR475)
|
|
Мин. время экспозиции |
5 мс (SR475), 4 мс (SR476) |
|
Джиттер |
10 мкс rms (тип.) (измерено при 10 Гц) |
|
Положения лопасти |
ПИД-управление с обратной связью. |
|
Рабочая температура |
0 °C - 35 °C |
|
Крепления |
В любой ориентации |
|
Общие характеристики | |
|
Макс. длина кабеля |
3 м |
|
Вес |
1 lbs. |
|
Габаритные размеры |
2.25" × 1.60 " × 1.00" (ШхВхД) |
|
Мощность |
4.5 В (DC) @ 250 мА, 12 В (DC) @ 1.25 A |
Спецификация контроллера SR470:
|
Параметр |
Значение |
|
Синхронизация | |
|
Разрешение |
100 мкс |
|
Точность |
100 ppm |
|
Задержка перед экспозицией |
0 - 10,000 сек |
|
Время экспозиции |
4 мс - 10,000 сек |
|
Задержка после экспозиции |
4 мс - 10,000 s |
|
Тип завтвора |
SR470 |
|
Триггер | |
|
Режимы |
Внутренний, внешний TTL, с передней панели, непрерывный |
|
Последовательности импульсов |
1 - 99,999,999 периодов |
|
Предупреждающие сигналы | |
|
Типы |
Светодиодный индикатор, звуковой, TTL выход на задней панели. |
|
Дисплей | |
|
Тип |
Светодиодный, 8 цифр |
|
Общие характеристики | |
|
Интерфейсы |
GPIB, RS-232 и Ethernet |
|
Выход синхронизации |
TTL выход на задней панели |
|
Мощность |
40 Вт, 90 - 264 В (AC), 47 - 63 Гц |
|
Габаритные размеры |
7.95" × 3.37" × 10.25" (ШхВхД) |
|
Вес |
7 lbs. |
|
Гарантия |
1 год |
Спецификация на четырехканальный драйвер SR474:
|
Параметр |
Значение |
|
Функционирование | |
|
Тип затвора |
SR470 |
|
Состояние затвора |
Управление состоянием затвора осуществляется вручную с передней панели или с помощью внешних сигналов синхронизации. |
|
Включение канала |
Кнопки Enable на передней панели включают или выключают каналы. |
|
Глобальное управление |
Сброс всех каналов к "нормальному" состоянию. |
|
Юстировки затвора |
Кнопки Align на передней панели позволяют менять состояние выбранного канала со скоростью 1 Гц. |
|
Триггер | |
|
Режимы |
Кнопка Source на передней панели позволяет выбрать внешний TTL сигнал, ручное управление или дистанционнон. |
|
Частота повторений |
ограничена затвором |
|
Сигналы тревоги | |
|
Типы |
Светодиодные индикаторы, звуковой сигнал, TTL выход на задней панели. |
|
Общие характеристики | |
|
Бланкирование дисплея |
Светодиодный дисплей на передней панели может быть отключен. |
|
Интерфейсы |
GPIB, RS-232 и Ethernet |
|
Вспомогательный порт входа/выхода |
TTL на задней панели |
|
Тип разъема затвора |
IEEE-1254 |
|
Мощность |
75 Вт, 90 - 264 В (AC), 47 - 63 Гц |
|
Габаритные размеры |
7.95"× 3.37 " × 10.25 " (ШхВхД) |
|
Вес |
7 lbs. |
|
Гарантия |
1 год. (SR475 и SR476 имеют гарантию 90 дней) |
|
Поставщик
|
Stanford Research Systems |
