        Лазерные модули с красным лучом

        Главная
        —
        Каталог продукции
        —
        Лазеры и лазерные системы
        —
        Лазерные модули
        —
        ОЕМ применение
        —Лазерные модули с красным лучом

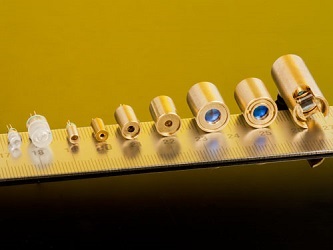

        Фото Лазерные модули с красным лучом
        Производитель: Laser Components
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Laser Components
        Особенности
        с коллимированным пучком

        Миниатюрные лазерные модули серии LC-LMD компании Laser Components, работающие в красной и инфракрасной области спектра, содержат в своем металлическом корпусе лазерный диод, интегрированный драйвер управления и встроенную оптику. Лазерные модули серии LC-LMD могут напрямую работать от источника питания 3 В без дополнительной электроники. Встроенная система автоматического контроля мощности позволяет лазерному диоду работать в автоматическом режиме при оптимальной выходной мощности, увеличивая срок службы лазерного модуля.

        Миниатюрные красные и инфракрасные лазерные модули серии LC-LMD с коллимированным или фокусированным пучком (профиль – точка) работают с длинами волн 635 нм, 650 нм, 780 нм, 850 нм и выпускаются в корпусах различных видов. Также доступны для заказа миниатюрные лазерные модули, дающие на выходе излучение в форме линии. Компактные ОЕМ лазерные модули серии LC-LMD - правильный выбор, если Вы ищите простое и недорогое решение, особенно для серийного производства. Стандартное применение для данных лазерных диодных модулей – бытовая электроника.

        Особенности:

        - Автоматический контроль мощности;

        - Низкое потребление тока;

        - Высокое качество стекол и пластика линз;

        - Опция изменения фокусного расстояния.

        Технические параметры лазерных модулей серии LС-LMD:


        Форма пучка на выходе

        Тип корпуса

        Размеры диаметр х длина, мм

        Макс. выходная мощность, мВт

        Рабочая температура, 0С

        Размер пятна лазера на 10 м, мм

        Угол расходимости, мрад

        Длина волны, примечание

        /upload/pdf-static/Laser%20Components/LC%20LMD%20modules/Red%20modules/01.jpg

        Точка

        01

        4.0 х 8.5

        <0.9 или < 3.0

        0…+40

        <20

        2

        650 нм, 780 нм, 850 нм

        02

        6.2 х 11.5

        <0.9 или <3.0

        0…+40

        <10

        1.1

        635 нм, 650 нм

        03

        8.0 х 12.5

        <0.9 или <3.0

        0…+40

        <10

        1.1

        635 нм, 650 нм


        04

        10.5 х 12.5

        <0.9 или 2.0-5.0

        -5…+50

        <8

        0.9

        635 нм, 650 нм

        05

        10.5 х 15.0

        <0.9 или 2.0-5.0

        -5…+50

        <8

        0.9

        635 нм, 650 нм


        06

        6.5 х 8.5

        <0.9 или <3.0

        0…+40

        <10

        1.1

        650 нм


        07

        3.3 х 7.8

        <0.9 или <3.0

        0…+40

        <20

        2

        650 нм, 780 нм, 850 нм


        12

        10.5 х 15.5

        <0.9 или 2.0-5.0

        -5…+40

        <15

        1.2

        650 нм, несоосность <0.10


        17

        3.3 х 7.5

        <0.9

        0…+40

        <20

        2

        780 нм, 850 нм, 650 нм


        Линия

        01

        11.5 х 30

        <0.9 или

        <3.0

        -5…+40

        635 нм

        (угол>120°)

        Линия, Перекрестье

        10.5 х 20

        3.0

        0…+50

        635 нм

        (регулируемый фокус)

        Точка

        120

        12 х 38

        <1.0

        0…+60

        <15

        1.5

        520 нм

        Информация для заказа лазерных модулей серии LC-LMD:

        Формирование парт-номера:

        LC-LMD-XXX-YY-ZZ, где XXX - длина волны излучения (635 нм, 650 нм, 780 нм, 850 нм), YY - тип корпуса (модель от 01 до 17), ZZ – выходная мощность (1/3/5 мВт).

        Модель

        Длина волны, нм

        Мощность, мВт

        Размеры корпуса, мм

        Температурный диапазон, 0С

        Документация

        LC-LMD-635-02-01/03

        635

        0.6-2.5

        6.2 х 11.5

        0…+40


        LC-LMD-635-03-01/03

        635

        0.6-3.0

        8 х 12.5

        0…+40


        LC-LMD-635-04-01/03

        635

        0.6-3.0

        10.5 х 14.5

        -5…+50


        LC-LMD-635-05-01/03

        635

        0.6-3.0

        10.5 х 14.5

        -5…+50


        LC-LMD-650-01-01/03

        LC-LMD-650-01-01-A-C

        650

        0.6-3.0

        1

        4 х 8.5

        0…+40


        LC-LMD-650-02-01/03

        655

        0.6-3.0

        6.2 х 11.5

        0…+40


        LC-LMD-650-02-01-A-Т60

        655

        <1

        6.2 х 11.5

        -10…+60


        LC-LMD-650-03-01/03

        LC-LMD-650-03-01-A-C

        655

        0.6-3.0

        8 х 12.5

        0…+40


        LC-LMD-650-04-01/05

        655

        0.6-4.5

        10.5 х 14.5

        -5…+50


        LC-LMD-650-05-01/05

        655

        0.6-4.5

        10.5 х 15

        -5…+50


        LC-LMD-650-06-01/03

        655

        0.6-3.0

        6.5 х 8.5

        0…+40


        LC-LMD-650-07-01/03

        LC-LMD-650-07-01-A-C

        655

        0.4-2.5

        1

        3.3 х 7

        0…+40

        LC-LMD-650-12-01/05-A6552-510.5 х 15.5-5…+40pdf_doc.gif

        LC-LMD-650-17-01

        655

        0.4-0.9

        3.3 х 7.5

        0…+40


        LC-LMD-780-01-01/03

        780

        1-3

        4 х 8.5

        0…+40


        LC-LMD-850-01-01/03

        850

        1-3

        4 х 8.5

        0…+40

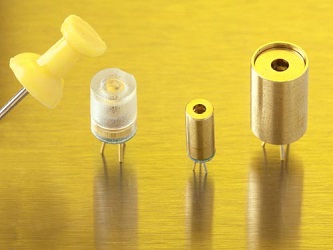

        Галерея
        1 фото —
        1/1 —
        Фото Лазерные модули с красным лучом
        Фото Лазерные модули с красным лучом
        Для доступа к файлам требуется Авторизация
        Техническая документация на лазерные модули серии LC-LMD
        120.5 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
