Четкое распределение пикселей в обоих изображениях камеры при сравнении изображений является необходимым условием для 3D обработки стереоизображений. Однако это возможно только на четко текстурированных поверхностях. Монохромные поверхности с небольшой или повторяющейся текстурой не могут быть четко спроецированы, поэтому в этом случае в качестве помощников используются маркеры или случайные узоры на поверхности.

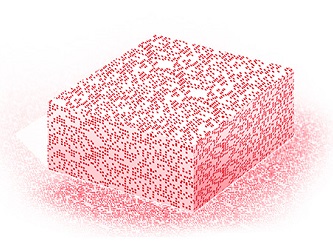

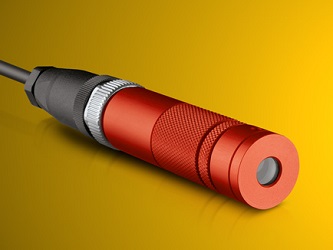

Лазерный модуль серии FLEXPOINT MVstereo компании Laser Components имеет псевдослучайный генератор шаблона, который проецирует матрицу из 47708 расходящихся точек, каждая из которых имеет определенное положение. Лазерный модуль доступен для заказа с длиной волны излучения 660 нм или 830 нм. Обе версии лазерного модуля являются безопасными для глаз при использовании (лазерный класс 1 и 1М). Микропроцессорное управление электроникой лазерного модуля действует как лазерный драйвер через последовательный интерфейс, посредством которого лазер может быть запрограммирован или опрошен.
Особенности:
- Матрица из псевдослучайно расположенных точек;
- Лазерное излучение с длиной волны 660 нм или 830 нм;
- Безопасность для глаз :лазерный класс 1 и 1М;
- Регулируемое фокусное расстояние без смены оптики;
- Микропроцессорное управление;
- 19 мм промышленный корпус;
- напряжение питания 4.5-30 В.
Применения:
- 3D стерео машинное видение;
- Распознавание жестов;
- Измерение объема и глубины.
Технические параметры лазерных модулей серии MVstereo Laser Components:
|
Параметр |
Значение |
|
Длина волны излучения |
660 нм, 830 нм |
|
Выходная мощность излучения |
660 нм – до 100 мВт (лазер класса 1), 830 нм – до 130 мВт (лазер класса 1) |
|
Число точек |
зависит от дифракционного элемента (см. ниже) |
|
Модуляция (опция) |
Цифровая: 0 - 10 кГц |
|
Аналоговая регулировка мощности (опция) |
линейный диапазон от 0 до 5 В |
|
Расхождение |
<10 мрад |
|
Стабильность положения лазерного луча |
<<10 мкрад/0С |
|
Фокусное расстояние |
регулируемое, предустановленное или фиксированное |
|
Напряжение питания |
4.5-30 В, защита от обратного напряжения |
|
Потребляемый ток |
< 400 мА |
|
Рабочая температура (корпус) |
-20 до +50 0C |
|
Температура хранения |
-20 до +60 0C |
|
Разъем |
тип М12, опция – 2 метровый кабель вместо разъема М12 |
|
Материал корпуса |
алюминиевый, красный анодированный |
|
Размеры корпуса |
диаметр 19 мм, длина 90 мм (с регулируемым фокусом), длина 66.5 мм (с фиксированным фокусом) |
|
Класс защиты от влаги |
IP54, IP67 в качестве опции |
Модели дифракционных оптических элементов для лазерных модулей MVstereo Laser Components:
|
Модель дифракционного элемента |
Описание |
Рабочая длина волны |
Размер матрицы точек на расстоянии 100 мм (на рабочей длине волны) |
Угловые размеры матрицы точек (на рабочей длине волны) |
Оптимальный рабочий диапазон |
|
DOE-332 |
33000-Точек Псевдослучайное расположение |
830 нм |
Ширина: 114.6 мм Высота: 76.3 мм Диагональ: 136.9 мм |
Ширина: 59.6° Высота: 41.7° Диагональ: 68.8° |
820 – 850 нм |
|
DOE-335 |
33000-Точек Псевдослучайное расположение |
645 нм |
Ширина: 84.8 мм Высота: 56.4 мм Диагональ: 101.3 мм |
Ширина: 45.9° Высота: 31.5° Диагональ: 53.7° |
630 – 660 нм |
|
DOE-372 |
40100-Точек Псевдослучайное расположение |
850 нм |
Ширина: 114.9 мм Высота: 72.0 мм Диагональ: 135.6 мм |
Ширина: 59.7° Высота: 39.6° Диагональ: 68.3° |
825 – 870 нм |
|
DOE-373 |
31806-Точек Истинно случайное расположение |
830 нм |
Ширина: 118.5 мм Высота: 86.9 мм Диагональ: 146.9 мм |
Ширина: 61.3° Высота: 47.0° Диагональ: 72.6° |
820 – 860 нм |
|
DOE-374 |
47708-Точек Истинно случайное расположение |
830 нм |
Ширина: 118.5 мм Высота: 86.9 мм Диагональ: 146.9 мм |
Ширина: 61.3° Высота: 47.0° Диагональ: 72.6° |
820 – 860 нм |
|
DOE-375 |
29594-Точек Псевдослучайное расположение |
830 нм |
Ширина: 118.5 мм Высота: 86.5 мм Диагональ: 146.7 мм |
Ширина: 61.3° Высота: 46.8° Диагональ: 72.5° |
810 – 850 нм |
|
