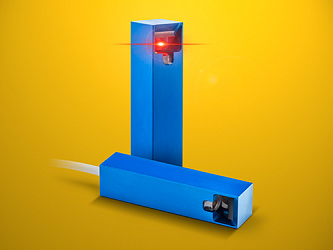

Лазерные модули MVsquare компании Laser Components генерируют лазерный пучок в форме линии, предварительно отъюстированной относительно поверхностей корпуса источника. Прямоугольный корпус имеет размер 65 мм x 15 мм x 15 мм, лазерная линия отъюстирована относительно всех 3 осей. Это позволяет очень легко интегрировать данные модули в 3D системы для задач машинного видения без длительной отладки лазера.
Кроме того, лазерные модули MVsquare компании Laser Components позволяют сохранить дину сенсора машинного видения по оси Z при установке источника перпендикулярно оптическому пути. Так как в этом направлении размер лазера составляет всего 15 мм.
|
Особенности: - Линия отъюстирована по 3 осям; - Компактный размер по оси Z; - Высокое качество линии; - Множество опций: фокусировка, оптика. |
Применения: - 3D машинное зрение; - Контроль качества на производстве; - Структурированное освещение. |
Технические характеристики лазерных модулей MVsquare компании Laser Components:
|
Параметр |
Описание |
|
Спектральный диапазон |
405 нм, 450 нм, 520 нм, 640 нм, 660 нм, 685 нм, 785 нм, 850 нм (другие длины волн по запросу) |
|
Стабильность длины волны |
< 0.25 нм / °C |
|
Выходная мощность |
< 1 мВт – 100 мВт (зависит от длины волны) |
|
Стабильность мощности |
≤ 5% (после прогрева при 25°С) |
|
Профиль пучка |
Линия с равномерным распределением мощности |
|
Угол раствора |
5°, 10°, 15°, 20°, 30°, 45°, 60° |
|
Фокусное расстояние |
задается при производстве |
|
Флуктуации интенсивности линии |
± 20% относительно средней мощности |
|
Степень прямолинейности линии |
± 0.1% ( ± 0.05% опция) |
|
Стабильность положения пучка |
≤10 мкрад/°C |
|
Рабочее напряжение |
4.5 – 30 В (10 – 30 В для 405/450/520 нм) (405/450/520 нм доступны с электроникой 5 В по запросу) |
|
Потребление электроэнергии |
< 200 мА |
|
Рабочая температура |
-20 °C - +50 °C (зависит от длины волны и теплоотвода) |
|
Температура хранения |
-20 °C - +60 °C (зависит от длины волны) |
|
Размер корпуса |
65 мм x 15 мм x 15 мм |
|
Материал корпуса |
алюминий |
|
Поставщик
|
Laser Components |
