Высокая интенсивность излучения – обязательное условие в приложениях машинного зрения. Однако при использовании лазерного излучения соблюдение правил класса лазера иногда является ограничивающим фактором.
Производители лазеров обычно классифицируют свои лазеры для работы в непрерывном режиме, который не является наиболее часто используемым режимом работы вместе с камерой. Управление импульсами (PCO) закрывает этот пробел. Оно обеспечивает до 5 раз более высокую пиковую мощность по сравнению с режимом непрерывного излучения в том же классе лазеров.
Особенности:- Лазер остается в пределах лазерных классов 2 или 3R; - Высокая импульсная мощность, низкая средняя оптическая мощность; - Управление импульсами встроенным микроконтроллером. |
Применения:- 3D-машинное зрение; - Производственный контроль; - Структурированное освещение. |
Технические характеристики:
|
Наименование |
Значение |
|
Спектральный диапазон |
640 нм, 660 нм, 785 нм |
|
Стабильность длины волны |
<0.25 / °C |
|
Выходная мощность |
10 мВт – 100 мВт (пиковая мощность) |
|
Стабильность мощности |
≤5% (после разогрева до 25 °C) |
|
Сравнение пиковой мощности с непрерывными лазерами в одном классе |
5x при длительности импульса <0.38 мс, рабочий цикл <0.2 |
|
3x при длительности импульса <2.9 мс, рабочий цикл <0.3 | |
|
2x при длительности импульса <15 мс, рабочий цикл <0.5 | |
|
Профиль пучка |
Лазерная линия с равномерным распределением мощности (угловое поле по запросу) |
|
Угол расхождения |
5°, 10°, 15°, 20°, 30°, 45°, 60°, 75°, 90°, |
|
Толщина линии |
Стандартная, DL, DLE, DLSE, TS1, TS2 |
|
Изменение интенсивности линии |
±20% в зависимости от мощности (80% от линии) |
|
Прямолинейность линии |
±0.1% (±0.05 опционально) |
|
Отклонение от оси визирования |
≤10 мрад (≤3 мрад опционально) |
|
Стабильность наведения |
≤10 мкрад / °C (лучшая стабильность опционально) |
|
Рабочее напряжение |
4.5 – 30 В |
|
Потребление тока |
<200 мА при 5 В |
|
Виды модуляции |
Высокая цифровая / низкая активная, 0 -20 кГц, длительность импульса и рабочий цикл ограничены (лучшие значения по запросу) |
|
Рабочие температуры |
0…+50 °C при 640 нм, 0…+60 °C при 600/785 нм (температура корпуса) |
|
Температура хранения |
-20…+60 °C |
|
Размеры корпуса |

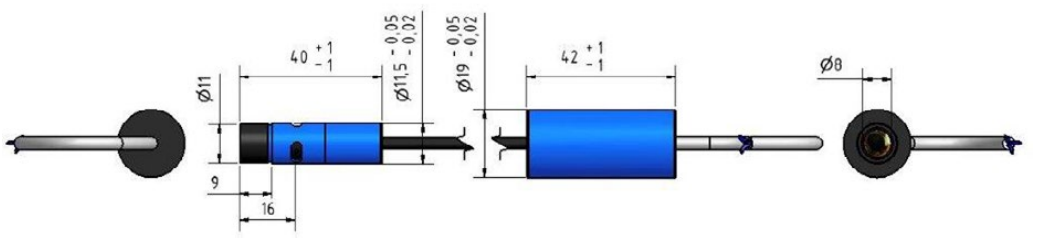

См. чертеж |
|
Материал корпуса |
Алюминий анодированный |
|
Назначение цвета пина / кабеля |
Разъем M12: Пин 1: +VDC, Пин 3: GND, Пин 2: цифровая модуляция; Кабель: коричневый: +VDC, синий: GND, черный: цифровая модуляция |
|
Класс лазера |
В соответствии с DIN EN 60825-1:2014 |
Функции импульсов и мониторинга / управления
Пиковая мощность импульса может быть увеличена в 2/3/5 раз по сравнению с максимальной средней мощностью, непрерывно работающего лазера, в то время как лазер все еще остается в пределах класса 2 или класса 3R. Увеличивая пиковую мощность импульса, необходимо ограничивать максимальную длину импульса и рабочий цикл.
На рисунке показано, как пиковая мощность импульса может быть увеличена до пределов класса лазера 2 и как соответственно изменятся длительность импульса и рабочий цикл.

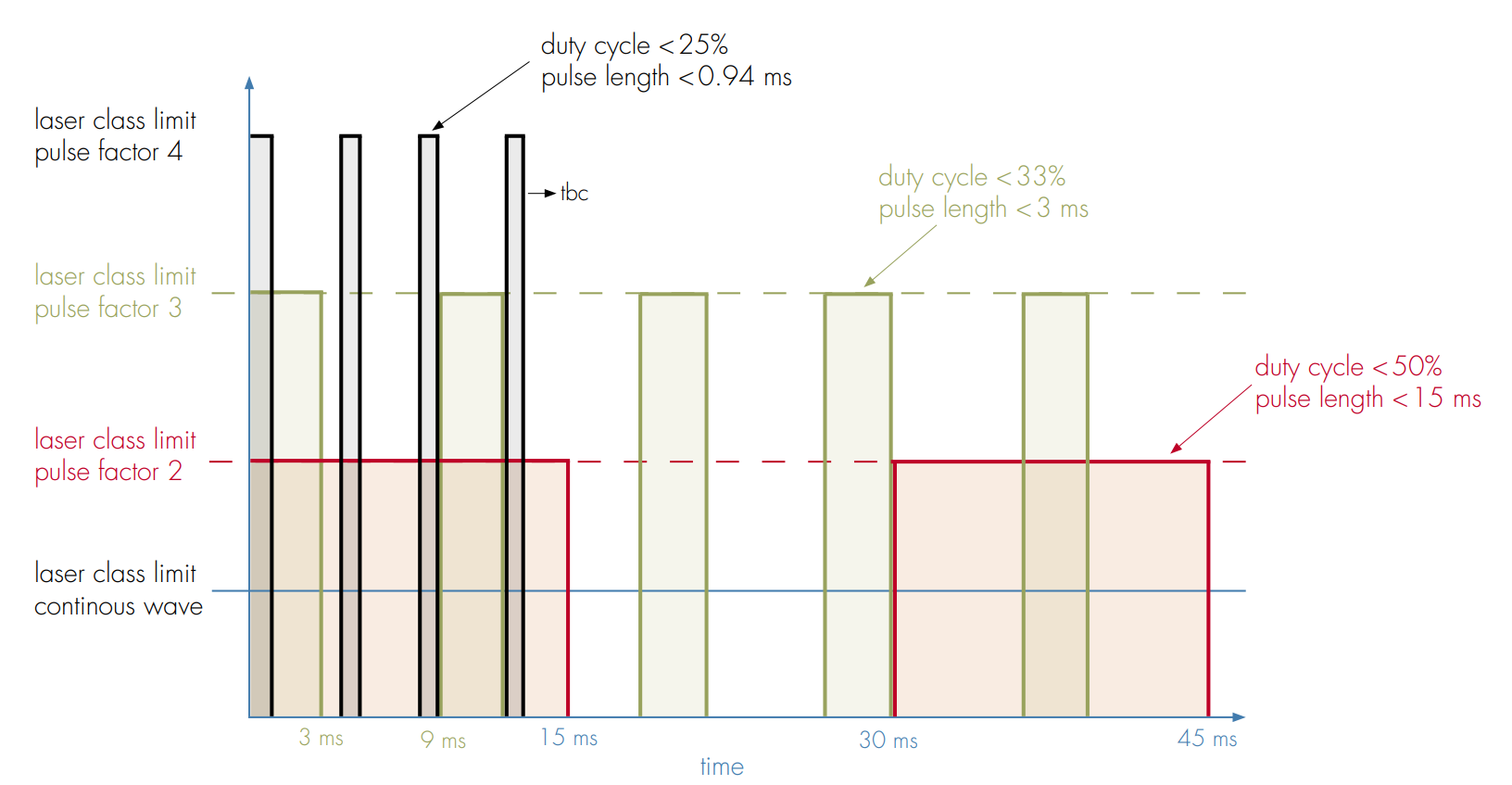

Максимальная длительность импульса пиковой мощности и рабочий цикл для лазера класса 2

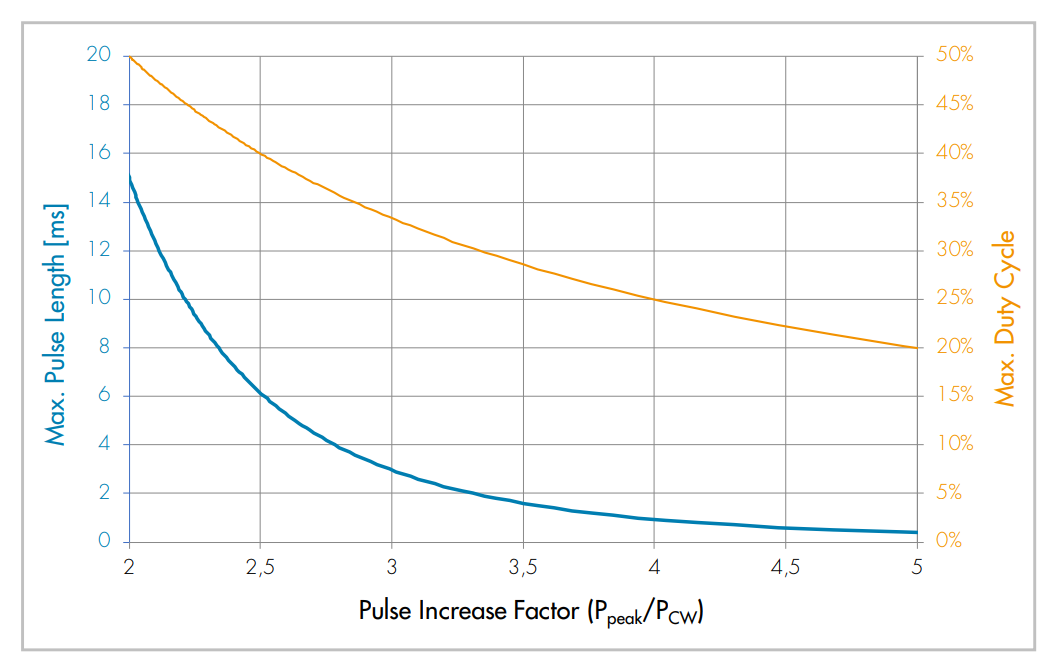

На следующем графике показано соотношение между коэффициентом усиления импульса, рабочим циклом и длительностью импульса. Действительно как для лазеров класса 2, так и для лазеров класса 3R.
Возможные коэффициенты усиления импульса для лазеров класса 2 и 3R
|
Наименование |
Значение | |||
|
Коэффициент увеличения импульса по сравнению с CW лазером |
5x |
4x |
3x |
2x |
|
Макс. длительность импульса, мс |
0.38 |
0.94 |
2.96 |
15.01 |
|
Макс. рабочий цикл, % |
20 |
25 |
33 |
50 |
Электроника драйвера MVpulse автоматически контролирует и управляет функцией импульсной модуляции. Если пользователь применяет более высокий рабочий цикл или большую длину импульса ко входу модуляции лазера, что может привести к превышению класса лазера, электроника драйвера проигнорирует сигнал и ограничит выходную мощность лазера, чтобы оставаться в заданном классе.
|
tm,on |
tm,off |
Сигнал модуляции: время включения / время выключения |
|
tp,on |
tp,off |

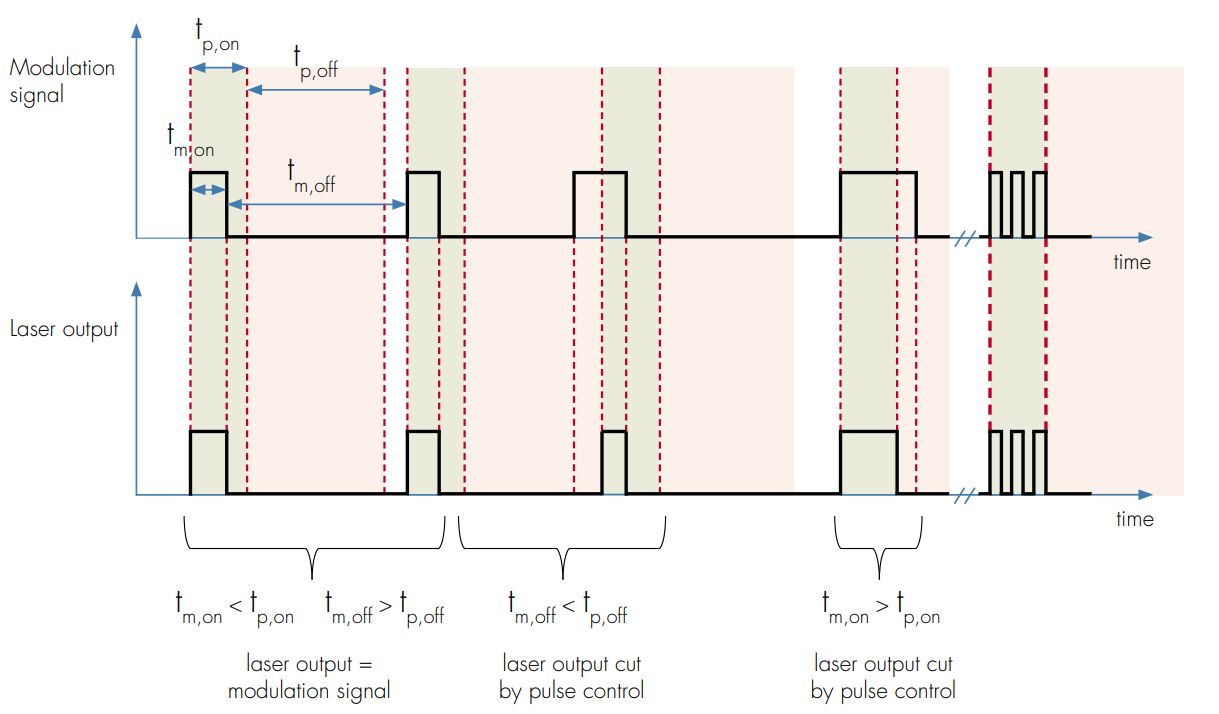

Импульсное управление: заводская установка максимального времени включения / минимального времени выключения |
Входная импульсная модуляция в зависимости от выходной мощности лазера
Варианты фокусировки
Лазеры MVpulse доступны с различными вариантами фокусировки для достижения правильного сочетания толщины линии и глубины резкости для конкретного приложения.
- STD: стандарт, компромисс между толщиной линии и глубиной резкости;
- DL: тонкая линия;
- DLE: увеличенная тонкая линия;
- DLSE: много увеличенная тонкая линия;
- TS1: увеличенная глубина резкости;
- TS2: увеличенная глубина резкости, более высокий коэффициент.
(Сокращения: LT – толщина линии, DOF – глубина резкости).

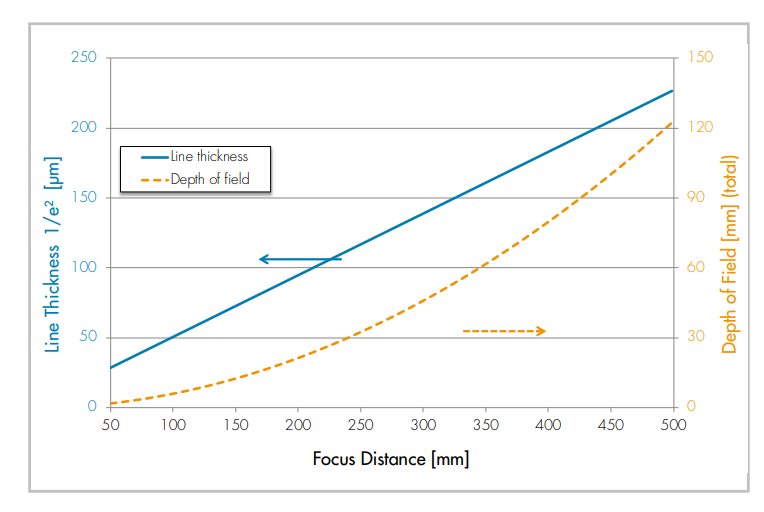

Стандартные характеристики линии лазера (короткое расстояние)

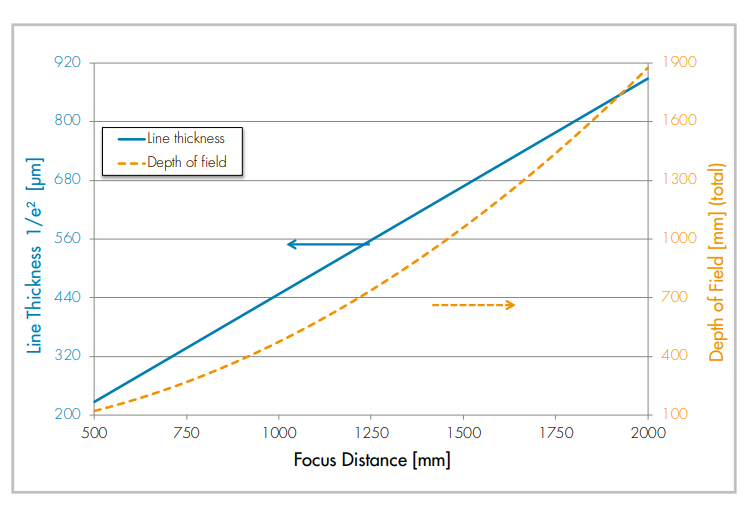

Стандартные характеристики линии лазера (длинное расстояние)
Чтобы рассчитать толщину линии и глубину резкости, следует обратить внимание на значения на графиках выше и умножить их на коэффициент для требуемой длины волны, выходной мощности и параметра фокусировки, указанных в следующей таблице.
Спецификация:
|
Pout и λ |
Варианты фокусировки (коэффициент преобразования, связанный с эталонным лазером) | |||||||||||||
|
λ, нм |
Pout, мВт |
Δλ, нм |
STD |
DL |
DLE |
DLSE |
TS1 |
TS2 | ||||||
|
LT |
DOF |
LT |
DOF |
LT |
DOF |
LT |
DOF |
LT |
DOF |
LT |
DOF | |||
|
640 |
1-20 |
±5 |
1.02 |
1.07 |
0.69 |
0.48 |
0.51 |
0.27 |
0.39 |
0.16 |
1.65 |
2.79 |
2.43 |
6.08 |
|
640 |
21-30 |
±5 |
1.02 |
1.07 |
0.69 |
0.48 |
0.51 |
0.27 |
0.39 |
0.16 |
1.47 |
2.23 |
2.18 |
4.87 |
|
640 |
31-100 |
±5 |
1.20 |
1.47 |
0.80 |
0.67 |
0.59 |
0.36 |
0.47 |
0.23 |
1.65 |
2.79 |
2.43 |
6.08 |
|
660 |
1-30 |
±5 |
1.00 |
1.00 |
0.67 |
0.44 |
0.49 |
0.24 |
0.39 |
0.15 |
1.51 |
2.27 |
2.25 |
5.07 |
|
660 |
31-100 |
±5 |
1.31 |
1.72 |
0.88 |
0.78 |
0.65 |
0.42 |
0.51 |
0.26 |
1.51 |
2.27 |
2.25 |
5.07 |
|
785 |
1-10 |
±10 |
0.90 |
0.68 |
0.61 |
0.31 |
0.45 |
0.17 |
0.35 |
0.10 |
1.65 |
2.28 |
2.43 |
4.96 |
|
785 |
11-100 |
±10 |
1.65 |
2.28 |
1.12 |
1.05 |
0.82 |
0.57 |
0.65 |
0.35 |
2.00 |
3.36 |
2.98 |
7.45 |

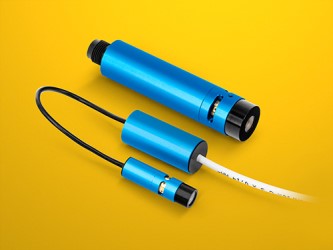

Варианты корпусов
Лазеры MVpulse можно заказать в двух вариантах корпуса, они доступны с регулируемым или фиксированным фокусным расстоянием.
- ST: Стандартный корпус;
- 2H раздельные корпуса для оптики и электроники.

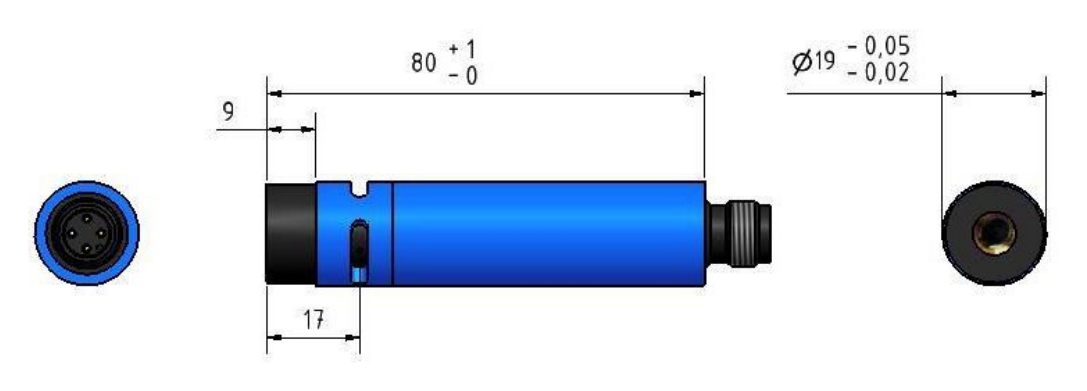

MVpulse с регулируемым фокусом и стандартным корпусом

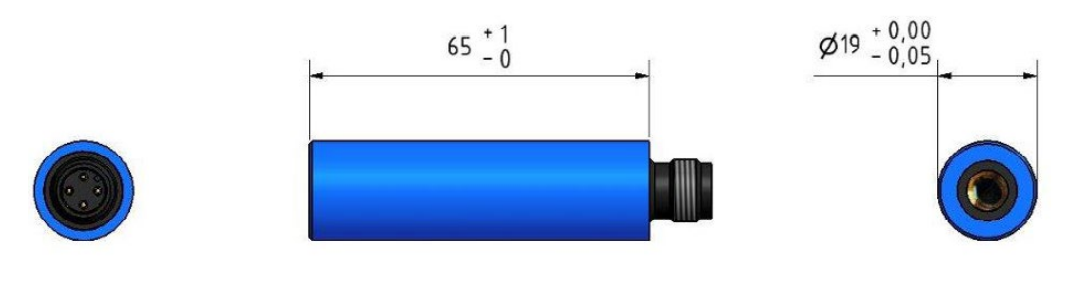

MVpulse с фиксированным фокусом и стандартным корпусом
MVpulse с регулируемой фокусировкой и 2 корпусами

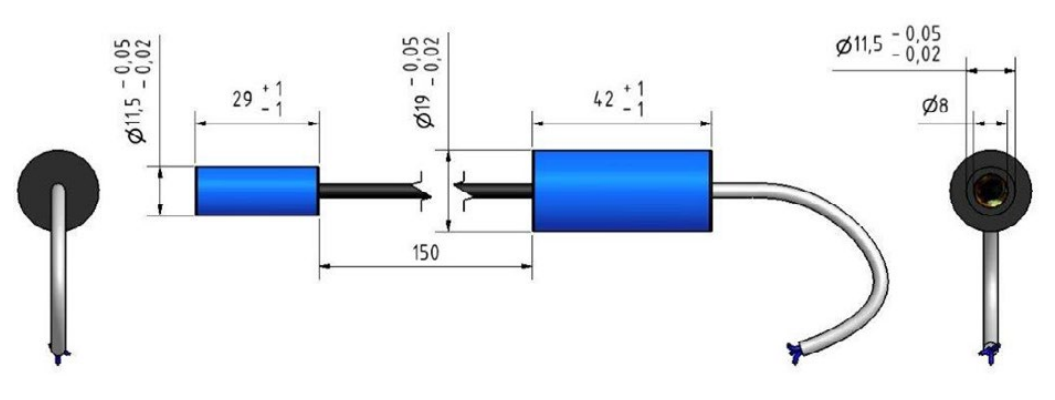

MVpulse с фиксированным фокусом и 2 корпусами

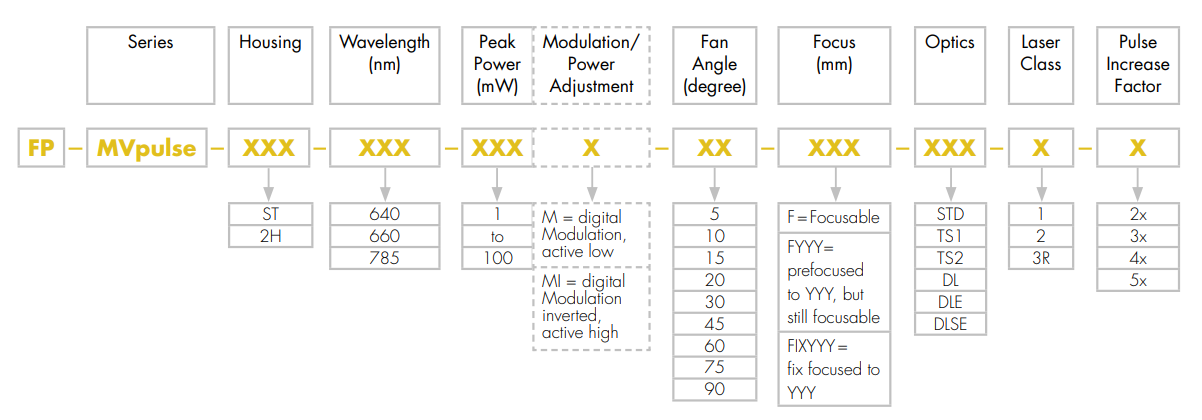

Код заказа серии MVpulse
