Поставщик
|
Laser Components |
|
Применение лазера
|
фотоника |

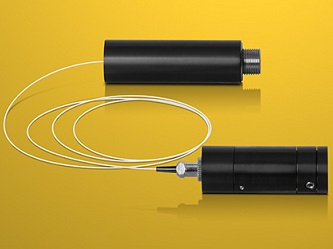

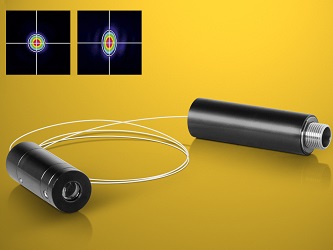

В лазерных модулях серии FLEXPOINT MVfiber компании Laser Components лазерная головка с электроникой для управления подключена к оптическому элементу с помощью одномодового оптического волокна. Поскольку электроника может быть интегрирована отдельно от меньшего по размеру оптического блока, этот лазерный модуль также может быть использован в применениях с ограниченным пространством. Такое разделение оптики от электронной части лазерного модуля приводит к уменьшению теплового воздействия на оптическую часть и, таким образом, почти полностью предотвращает тепловой дрейф положения лазерного луча. Использование одномодового волокна приводит к улучшению оптических свойств лазерного модуля благодаря менее рассеянному свету и отсутствию побочных мод, которые могли бы привести к искажающим эффектам в лазерной проекции.
Лазерные модули серии FLEXPOINT MVfiber доступны для заказа с длинами волн излучения 405, 450, 520, 635 и 660 нм с выходной мощностью до 50 мВт. Другие длины волн или выходная мощность излучения могут быть изготовлены под заказ. Микропроцессорное управление электроникой лазерного модуля действует как лазерный драйвер через последовательный интерфейс, посредством которого лазер может быть запрограммирован или опрошен.
Оптическая головка может быть оснащена различными профилями луча в виде однородных линий, линий с распределением Гаусса, проекционной точки и более 60 различных типов оптических дифракционных решеток (параллельные линии, матрицы из множества точек, круги и т.д.). Все модели лазерных модулей серии FLEXPOINT MVfiber отвечают самым высоким стандартам качества и могут быть настроены в соответствии с требованиями заказчика.
Особенности:
- раздельная оптическая часть и лазерная часть/электроника лазерного модуля;
- выдающаяся оптическая стабильность;
- выходная мощность излучения до 50 мВт (зависит от длины волны);
- несколько доступных профилей луча – точка, однородная линия, несколько линий; шаблоны на основе оптических дифракционных решеток;
- одномодовое волокно с FC/PC разъемом;
- микропроцессорное управление;
- интерфейс передачи данных UART RS-232;
- аналоговая регулировка мощности и цифровая модуляция;
- напряжение питания 5-30 В;
- различные варианты оптики и конструкция под требования заказчика.
Применения:
- высококачественное машинное зрение;
- 3D профилирование;
- биофотоника;
- медицинские применения.
Технические параметры лазерных модулей с оптоволокном серии MVfiber:
|
Параметр |
Значение |
|
Длина волны излучения |
405, 450, 520, 635, 660 нм (другие длины волн по запросу) |
|
Стабильность длины волны |
≤ 0,25 нм/ 0C |
|
Выходная мощность излучения из волокна |
<1 мВт до 50 мВт (зависит от длины волны) |
|
Стабильность выходной мощности |
≤ 5% (после нагрева до 25 0C) |
|
Цифровая модуляция |
0 - 10 кГц |
|
Аналоговая регулировка мощности |
линейный диапазон 0 до 5 В, макс. полоса пропускания 1 кГц |
|
Напряжение питания |
5-30 В (660, 635 нм лазеры), 10-30 В (405, 450, 520 нм лазер) |
|
Потребляемый ток |
<200мА (зависит от лазерного диода) |
|
Тип волокна |
одномодовое, диаметр сердцевины зависит от длины волны |
|
Длина волокна (стандартная) |
80 см |
|
Радиус сгиба волокна |
мин. 30 мм |
|
Разъем волокна |
FC/PC |
|
Рабочая температура (корпус) |
-20 до +50 0C (зависит от длины волны) |
|
Температура хранения |
-20 до +60 0C |
|
Материал корпуса |
алюминиевый, черный анодированный |
|
Размеры корпуса |
диаметр 19 мм, длина 65 мм |
|
Класс защиты от влаги |
IP54, IP67 в качестве опции |
