        Лазерные модули FLEXPOINT HD: точка, линия, крест

        Главная
        —
        Каталог продукции
        —
        Лазеры и лазерные системы
        —
        Лазерные модули
        —Лазерные модули FLEXPOINT HD: точка, линия, крест

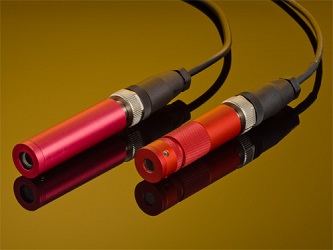

        Фото Лазерные модули FLEXPOINT HD: точка, линия, крест
        Производитель: Laser Components
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Laser Components

        Лазерные модули серии FLEXPOINT HD компании Laser Components предназначены для выполнения таких задач, как выравнивание или позиционирование объектов, юстировка, разметка, целеуказание и др. Аббревиатура HD в названии серии расшифровывается как Heavy Duty, что означает повышенную эксплуатационную надежность и возможность использования в тяжелых условиях. Доступны модели с регулируемым фокусом и проекцией луча в форме точки, линии или перекрестия. Данные лазерные модули не требуют настройки/калибровки и готовы к работе сразу после включения питания, а большой выбор дополнительных принадлежностей, таких как универсальный блок питания, аккумулятор и различные держатели, сделает эксплуатацию максимально удобной.

        Особенности

        - Прочный корпус (водонепроницаемый, герметичный);

        - Класс защиты IP67;

        - Ярко-зеленый или ярко-красный лазерный луч;

        - Форма луча: точка, линия или перекрестие;

        - Напряжения питания: 4,5 /10-30 В;

        - Широкий ассортимент дополнительных комплектующих;

        - Класс лазера: 1, 1M, 2 или 2M (не требуются защитные очки).

        Технические характеристики лазерных модулей HD серии:

        Форма пучка

        Точка

        Линия

        Перекрестие





        Длина волны излучения

        520 нм (ярко-зеленый луч) / 635 нм (ярко-красный луч)

        Выходная мощность

        <1 – 30 мВт

        Нестабильность выходной мощности

        не более 5% (после прогрева при 25 °C)

        Модуляция (опция)

        цифровая, 0 – 10 кГц (включение при низком уровне сигнала; более высокие частоты – по отдельному заказу)

        Регулирование мощности (опция)

        управляющее напряжение 0-5 В (управляемый низким уровнем сигнала)

        Угловое отклонение луча относительно геометрической оси излучателя

        не более 10 мрад

        Температурная зависимость угловой нестабильности пучка

        10 мкрад/°C

        Фокус

        регулируемый или постоянный

        Рабочее напряжение

        520 нм: 10-30 В пост. тока

        635 нм: 4.5-30 В пост. тока

        Защита от обратной полярности

        Потребляемый ток

        не более 200 мА (в зависимости от выходной мощности)

        Допустимая температура окружающего воздуха

        при работе (= T корпуса): от -20 до +50 °C

        при хранении: от -20 до +60 °C

        Материал корпуса

        анодированный алюминий (красное покрытие)

        Размеры корпуса

        модули с регулируемым фокусом: Ø 19 мм, длина 65 мм

        модули с проекцией луча в виде точки: Ø 19 мм, длина 90 мм

        Степень защиты

        IP 67

        Разъем

        M12

        вывод 1: +

        вывод 2: Модуляция (опция)

        вывод 3: Заземление

        вывод 4: Размыкающий контакт

        Дополнительно: 2 м кабель вместо разъема M12

        Дополнительные принадлежности

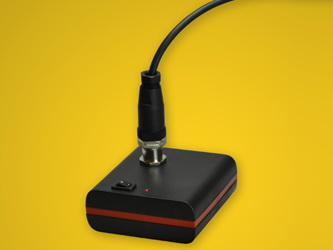

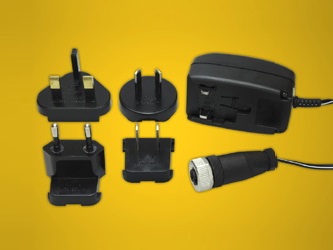

        держатели, кабель, защитные очки, универсальный блок питания, аккумулятор

        Доступные для заказа виды проекции пучка:

        Модель

        Описание

        Размеры проекции (ширина и высота) на расстоянии 100 мм, a

        Угол расходимости при длине волны 635 нм, α

        Внешний вид

        DOE-214

        перекрестие - 2

        3.5 мм

        2°

        DOE-205

        перекрестие – 5 (635-660 нм)

        9 мм

        5°

        DOE-239

        перекрестие – 5 (520 нм)

        10.5 мм

        5°

        DOE-218

        перекрестие – 15

        26 мм

        15°

        DOE-245

        перекрестие – 10

        17.6 мм

        10°

        DOE-247

        перекрестие – 25

        44 мм

        25°

        DOE-270

        перекрестие – 30

        53 мм

        30°

        DOE-248

        перекрестие – 37

        66 мм

        37°

        DOE-249

        перекрестие – 45

        83 мм

        45°

        DOE-280

        перекрестие - 60

        116 мм

        60°

        DOE-289перекрестие – 15 (520 нм)32 мм18°

        Галерея
        2 фото —
        1/2 —
        Фото Лазерные модули FLEXPOINT HD: точка, линия, крест
        Фото Лазерные модули FLEXPOINT HD: точка, линия, крест
        Фото Лазерные модули FLEXPOINT HD: точка, линия, крест
        Фото Лазерные модули FLEXPOINT HD: точка, линия, крест
        Для доступа к файлам требуется Авторизация
        Каталог лазерных модулей FLEXPOINT
        711.3 Кб
        Документация на лазерные модули серии FLEXPOINT HD
        347.1 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
