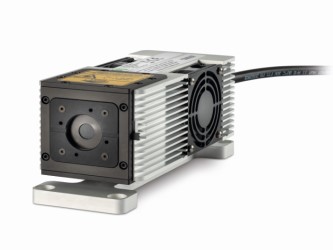

Умные лазерные головки серии LDH-I компании PicoQuant совместимы с драйвером Taiko PDL M1. Лазерные головки этой серии генерируют излучение на длинах волн в спектральном диапазоне от 375 до 1550 нм и имеют калибровку мощности. В сочетании с Taiko PDL M1 их оптическая выходная мощность может регулироваться как в импульсном, так и в непрерывном режимах. Кроме того, калибровка длины волны доступна в непрерывном (CW) режиме. Каждая лазерная головка идентифицируется драйвером Taiko PDL M1 и включает в себя не только линеаризованные калибровочные данные, но также счетчик рабочих часов.
Длительность импульсов менее 20 пс

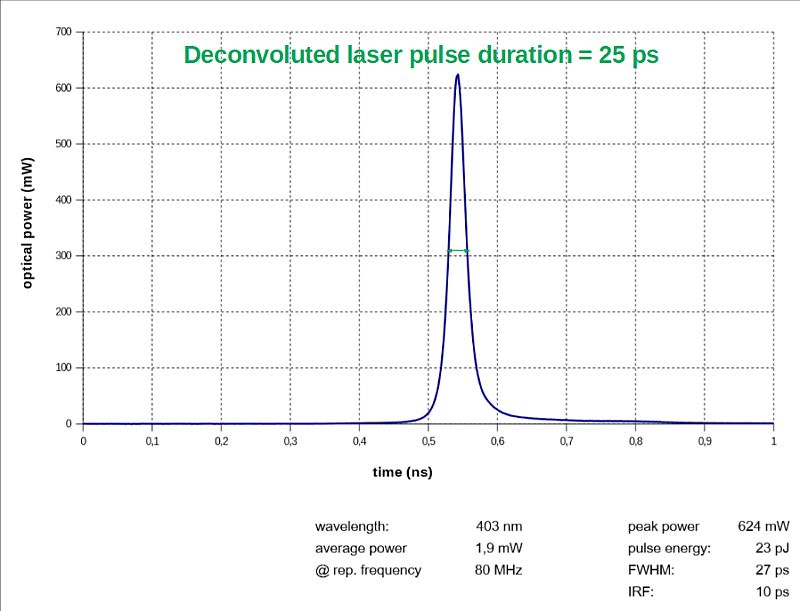

Все лазерные головки излучают пикосекундные импульсы шириной на полувысоте (FWHM), как правило, около 90 пс или ниже. Для некоторых лазерных головок возможны даже длительности импульса ниже 20 пс. Сама ширина импульса не может контролироваться напрямую, но зависит от выбранного уровня мощности диода. При максимальной интенсивности ширина импульса может увеличиваться.
Профиль импульса лазерной головки
Регулируемая и калиброванная средняя мощность
Лазерные головки калибруются для 2 режимов работы: классического линейного режима и режима максимальной мощности.

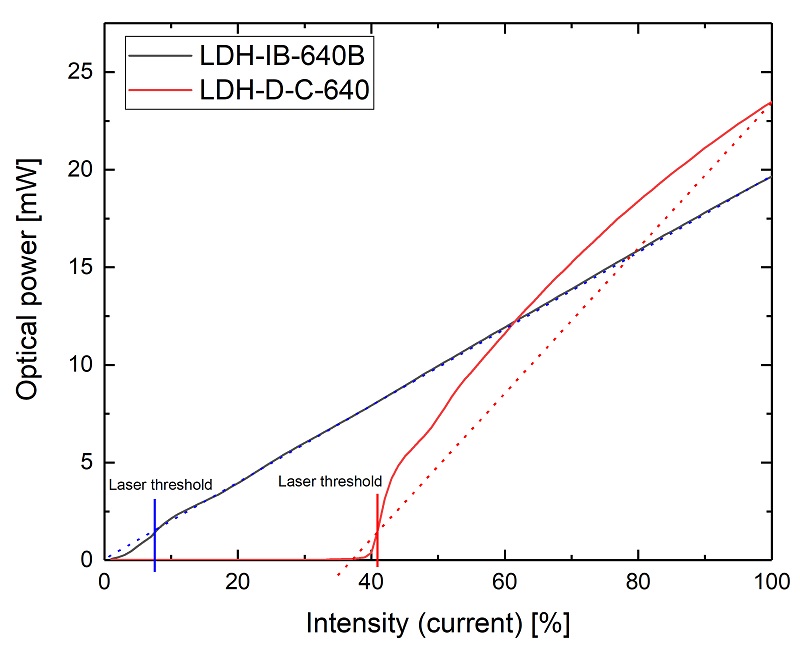

В линейном режиме как энергия, так и форма импульса гарантированного остаются постоянными во всем диапазоне настроек частоты следования импульсов для заданной интенсивности. Это обеспечивает стабильную функцию отклика прибора (IRF), например, для измерений времени жизни и обеспечивает идеальную линейность средней мощности для каждой частоты импульсов. В результате удвоение частоты импульсов увеличивает среднюю выходную мощность.
Режим максимальной мощности позволяет достичь максимальной энергии импульса при каждой частоте повторения. Точная величина дополнительной мощности, которая может быть достигнута, зависит как от подключенной лазерной головки, так и от частоты следования импульсов, с которой она работает.
В любом режиме энергия импульса линейно увеличивается с изменением интенсивности (в%).
Уровни средней выходной оптической мощности измеряются и сохраняются во внутренней памяти лазерной головки в виде калибровочных данных мВт / Вт для всех частот повторения от 1 МГц до 100 МГц. Средняя мощность в режиме CW также откалибрована.
Увеличение энергии импульса
Частота следования импульсов до 100 МГц
Все лазерные головки предназначены для работы с частотами следования от одиночных импульсов до значений в диапазоне МГц. Максимальная частота следования зависит от каждого отдельного диода и обычно составляет 100 МГц. Для некоторых лазерных головок рекомендуется максимальная частота следования, например, 60 МГц, чтобы обеспечить постоянную энергию импульса при любой частоте.
Непрерывное, импульсное, пульсирующее излучение
Все лазерные головки серии LDH-I могут работать в импульсном, CW-режиме и режиме пульсаций. В то время как импульсный режим соответствует постоянной частоте следования импульсов, обычно используемой для измерений с временным разрешением, режим генерации пачек импульсов позволяет генерировать последовательности импульсов с возможностью выбора количества импульсов и периода последовательности, что полезно для измерения кривых затухания, в применениях лазерной дальнометрии и для некоторых задач генерации затравочного излучения. Режим CW позволяет значительно увеличить среднюю мощность лазера.
"Горячее" подключение
В качестве дополнительной функции лазерные головки серии LDH-I способны к "горячему" подключению. Это означает, что замена лазерных головок для изменения длины волны больше не требует отключения драйвера.
Сопряжение с оптоволокном
Лазерные головки серии LDH-I могут при необходимости быть соединены с различными оптическими волокнами (многомодовый, одномодовый или с сохранением поляризации) через разные типы разъемов. Компания PicoQuant рекомендуем разъемы FC / APC для большинства приложений, поскольку они предотвращают обратные отражения, которые могут повлиять на стабильность лазера.
Особенности:- Длины волн излучения: 375 нм - 1550 нм; - Ширина импульса: до 20 пс (FWHM); - Частота следования импульсов: одиночный импульс - 100 МГц; - Импульсный, CW режимы, генерация пачек импульсов; - Калибровка мощности, счетчик часов работы; - Коллимированный выходной пучок, сопряжения с оптоволокном (опция).
|
Применения:- Время-разрешенные измерения: - Флуоресцентный анализ; - FLIM, PLIM, FCS, FLCS, FRET, 2fFCS; - Микроскопия (STED); - Генерация одиночных фотонов; - Характеристика времени срабатывания оптоэлектронных устройств; - Определение анизотропии флуоресценции; - Абляция, лазерная резка; - Генерация затравочного излучения; - Лидары, дальнометрия; - Антигруппировка фотонов; - Диффузная оптическая томография; - Спектроскопия одиночных молекул.
|
Технические характеристики лазерных головок LDH-I:
|
Параметры лазерного пучка | |
|
Длина фокуса оптики |
f' = 4.5 мм (тип. для LDH-IB) f' = 9.0 мм (тип. для LDH-IB-ххх-T) |
|
Числовая апертура |
0.55 |
|
Тип. расходимость (с оптикой) |
в параллели 0.11 мрад
|
|
Поляризация |
тип. линейная, перпендикулярна более длинной оси эллиптического пучка* |
|
PER*** |
тип. > 1:10 (> 10 дБ) |
|
Коэффициент подавления боковой моды |
тип. < 0.01 |
|
Охлаждение | |
|
Стабильность охлаждения элементом Пельтье |
лучше 1 K при температуре окр. среды 15°C - 30°C |
|
Габаритные размеры | |
|
Без сопряжения с оптоволокном |
76 × 175 мм (диаметр х длина) |
|
С сопряжением с оптоволокном |
76 × 207 мм (диаметр х длина) |
|
Спектральная ширина** | |
|
Длины волн < 900 нм |
примерно 2 - 8 нм |
|
Длины волн > 900 нм |
примерно 10 - 20 нм |
|
CW режим |
< 1 нм |
|
Стабильность мощности | |
|
12 часов, Delta T (окр. среды) < 3 K |
1 % RMS, 3 % от пика к пику |
Примечания:
* Возможны исключения;
** Более узкая ширина по запросу;
*** - PER (Polarization extinction ratio) – отношение мощностей излучения с разными направлениями поляризации.
В следующей таблице перечислены параметры импульса и значения мощности излучения доступных длин волн серии головок LDH-I (доступно от 375 до 1550 нм). Два уровня регулировки мощности, указанные здесь, относятся к одной и той же лазерной головке. Эти уровни можно настроить с помощью соответствующего драйвера Taiko PDL M1. Настройка «Low» является наилучшим выбором для коротких импульсов и обычно достигается вблизи порога генерации. Настройка «High» используется для достижения максимальной мощности импульса и соответствует максимальной интенсивности. Эти лазерные головки имеют спектральную ширину в несколько нм. Также могут быть предусмотрены специальные выбранные лазерные головки с узкой спектральной полосой пропускания.
Доступные длины волн излучения лазерных головок LDH-I:
|
Длина волны излучения (± 10) [нм] |
Тип (LDH-) |
Импульс* (FWHM) [пс] |
Макс. частота следования [МГц] |
Высокая средняя мощность** [мВт] |
Низкая средняя мощность*** [мВт] |
CW режим [мВт] |
|
375 |
IB-375-P |
< 40 |
70 |
4.0 |
1.0 |
10 |
|
375 |
IB-375-B |
< 50 |
100 |
8.0 |
1.8 |
10 |
|
375 |
IB-375-M-P |
< 90 |
50 |
8.0 |
3.0 |
100 |
|
375 |
IB-375-M |
< 110 |
50 |
35.0 |
- |
100 |
|
395 |
IB-390-B |
< 70 |
100 |
20.0 |
3.0 |
50 |
|
405 |
IB-405-B |
< 50 |
100 |
20.0 |
0.9 |
50 |
|
405 |
IB-405-M-P |
< 100 |
50 |
50.0 |
10.0 |
200 |
|
405 |
IB-405-M |
< 160 |
50 |
85.0 |
- |
200 |
|
420 |
IB-420-B |
< 60 |
100 |
15.0 |
2.0 |
50 |
|
440 |
IB-440-B |
< 80 |
100 |
25.0 |
1.0 |
50 |
|
440 |
IB-440-M-P |
< 100 |
80 |
30.0 |
10.0 |
200 |
|
440 |
IB-440-M |
< 160 |
50 |
85.0 |
- |
200 |
|
450 |
IB-450-B |
< 70 |
100 |
15.0 |
1.3 |
50 |
|
450 |
IB-450-M-P |
< 110 |
50 |
40.0 |
20.0 |
200 |
|
450 |
IB-450-M |
< 220 |
50 |
85.0 |
- |
200 |
|
470 |
IB-470-B |
< 70 |
100 |
20.0 |
0.9 |
50 |
|
470 |
IB-470-M-P |
< 110 |
80 |
40.0 |
15.0 |
200 |
|
470 |
IB-470-M |
< 220 |
50 |
100.0 |
- |
200 |
|
485 |
IB-485-P |
< 80 |
60 |
3.0 |
1.5 |
40 |
|
485 |
IB-485-B |
< 90 |
100 |
10.0 |
1.0 |
50 |
|
485 |
IB-485-M-P |
< 140 |
50 |
35.0 |
20.0 |
200 |
|
485 |
IB-485-M |
< 220 |
50 |
100.0 |
- |
200 |
|
500 |
IB-500-B |
< 100 |
100 |
10.0 |
1.8 |
40 |
|
510 |
IB-510-P4 |
< 100 |
100 |
1.0 |
0.5 |
15 |
|
510 |
IB-510-B |
< 110 |
50 |
7.0 |
0.7 |
40 |
| 515 | IB-515-B4 | < 160 | 100 | 7.0 | 1.0 | 20 |
|
520 |
IB-520-M-P |
< 130 |
50 |
13.0 |
6.0 |
200 |
|
520 |
IB-520-M |
< 200 |
50 |
50.0 |
- |
200 |
| 532 (± 3) | IB-532-P | < 80 | 100 | 0.5 | - | 20 |
| 532 (± 3) | IB-532-B | < 80 | 100 |
Для доступа к файлам требуется
Авторизация
Техническая документация на лазерные головки серии LDH-I
364.5 Кб
Каталог продукции компании PicoQuant
3.7 MБ
