Диодные лазеры с длиной волны 405 нм широко используются в различных задачах флуоресценции. Многие органические материалы способны к сильной флуоресценции на этой длине волны возбуждения. Также данные лазеры могут быть применимы для УФ-отверждение и контроля (дефектоскопии). Излучение на длине волны 405 нм стало особенно популярным из-за того, что оно используются для записи и чтения дисков Blu-ray, поэтому они такие недорогие.
Интегрированная электроника высокой точности обеспечивает низкий уровень шума и очень стабильную работу диодных лазеров в широком диапазоне температур. Внутренний преобразователь напряжения позволяет использовать источник питания 5 В при сохранении низкого уровня шума.
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение | |
|
Центральная длина волны, нм |
400 |
405 |
410 | |
|
Ширина спектральной линии, нм |
0.01 |
0.5 |
1 | |
|
Выходная мощность, мВт |
- |
180 1 |
220 | |
|
Стабильность выходной мощности, % (СКО, 8 часов) |
0.02 |
0.2 2 |
0.5 | |
|
Стабильность выходной мощности, % (от пика к пику, 8 часов) |
0.1 |
0.5 3 |
3 | |
|
Шум, % (СКО, 20 Гц - 20 МГц) |
0.05 |
0.25 4 |
0.6 | |
|
Продольная мода |
- |
Несколько |
- | |
|
Поперечная мода |
- |
ТЕМ00 |
- | |
|
Диаметр пучка (1/e2), мм |
По горизонтали |
- - |
0.9 5 1.3 |
1.4 1.7 |
|
По вертикали | ||||
|
Расходимость пучка, мрад |
Горизонтальная |
- - |
0.9 0.5 |
1.5 1.0 |
|
Вертикальная | ||||
|
Качество пучка |
M2 по горизонтальной оси |
- |
1.1 |
1.4 |
|
M2 по вертикальной оси |
- |
1.2 |
1.5 | |
|
M2 эффективное |
- |
1.2 |
1.5 | |
|
Направление поляризации |
- |
Горизонтальное 6 |
- | |
|
Контраст поляризации |
1000 |
2000 |
5000 | |
|
Тип интерфейса управления |
- |
UART 7 |
- | |
|
Режим работы |
- |
APC (CW) 8 |
- | |
|
Ширина полосы модуляции, МГц |
- |
10 9 |
- | |
|
Входное напряжение, В |
4.8 |
5 |
5.3 | |
|
Входной ток, A |
- |
1.5 |
- | |
|
Максимальная потребляемая мощность, Вт |
0.4 |
2 |
10 | |
|
Требования к теплоотводу, °C/Вт |
- |
1 |
- | |
|
Оптимальная температура радиатора, °С |
15 |
20 |
30 | |
|
Время разогрева, мин (холодный запуск) |
0.1 |
0.5 |
1 | |
|
Стабилизация температуры |
- |
Внутренний TEC |
- | |
|
Внешнее управление вентилятором |
- |
Нет 10 |
- | |
|
Защита от перегрева |
- |
Да |
- | |
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 | |
|
Высота луча над основанием |
9.9 |
10.4 |
10.9 | |
|
Габаритные размеры, мм |
- |
50 х 30 х 18 11 |
- | |
|
Вес, кг |
0.1 |
0.12 |
0.14 | |
|
Класс безопасности лазеров |
- |
3B |
- | |
|
RoHS |
- |
Да |
- | |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- | |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1: 2014 (соответствие с использованием дополнительных аксессуаров) |
- | |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 12 |
- | |
Примечания:
1. Оптическая мощность может быть настроена от 0% до 100%. Однако другие характеристики, такие как центральная длина волны, стабильность выходной мощности, шум, контраст поляризации, форма выходного пучка не гарантируются при уровнях мощности, отличных от показателей, на заводе изготовителе. Значительно хуже стабильность мощности ожидается при очень низких уровнях мощности, например <3% от номинальной мощности;
2. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
3. Длительное испытание корпуса выходной мощности измеряется при постоянной температуре лазера (± 0,1 ° C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
4. Уровень шума измеряется быстрым фотодиодом с осциллографом, который подключен к осциллографу. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц;
5. Измеряется на расстоянии 0.45 м от выходной апертуры лазера;
6. Для лазеров без оптических изоляторов;
7. Коммутационные блоки AM-C8 и AM-C3 раскрутка для преобразования из интерфейса управления UART в USB или RS232;
8. APC - автоматическое управление мощностью;
9. Цифровая модуляция TTL до 10 МГц;
10. Функцию можно включить аппаратно, только если отключена опция быстрой модуляции. Необходимость этой функции требуется указать перед заказом лазера;
11. За исключением контактов интерфейса управления и выходного окна / волокна;
12. В зависимости от того, что произойдет раньше. Лазер имеет встроенный счетчик часов работы.

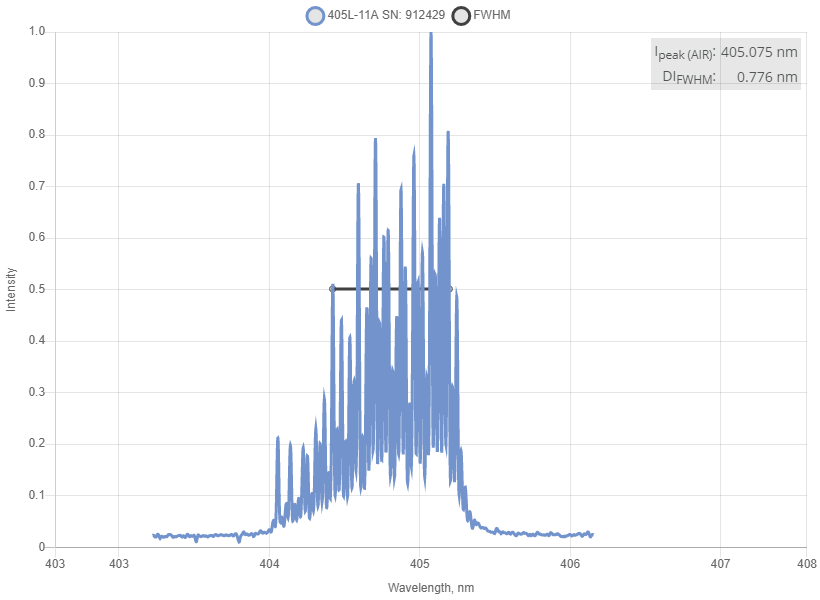

Спектр

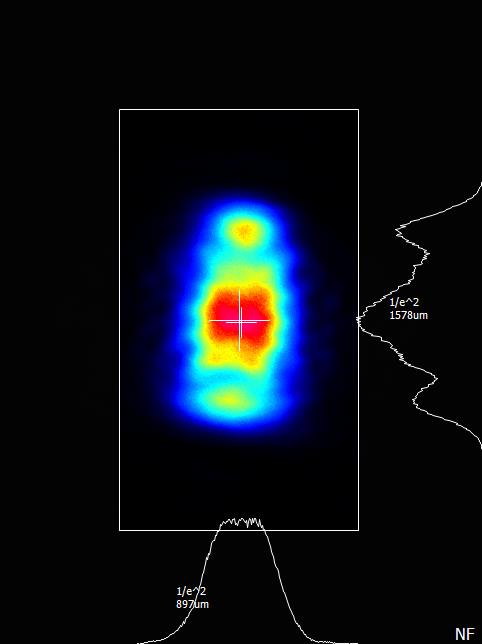

Профиль пучка на 0.45 м от апертуры

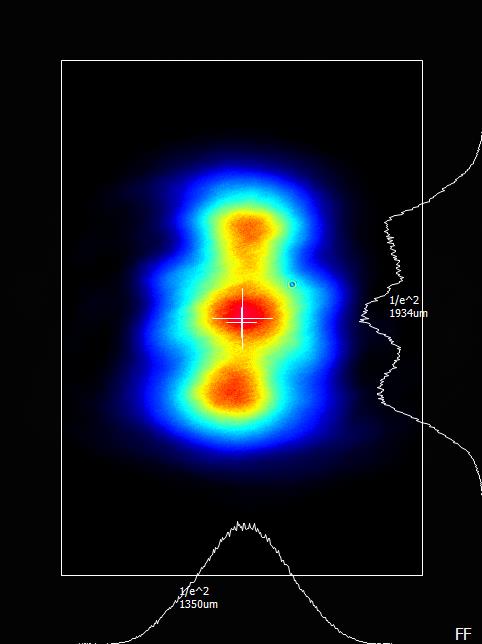

Профиль пучка на 1 м от апертуры

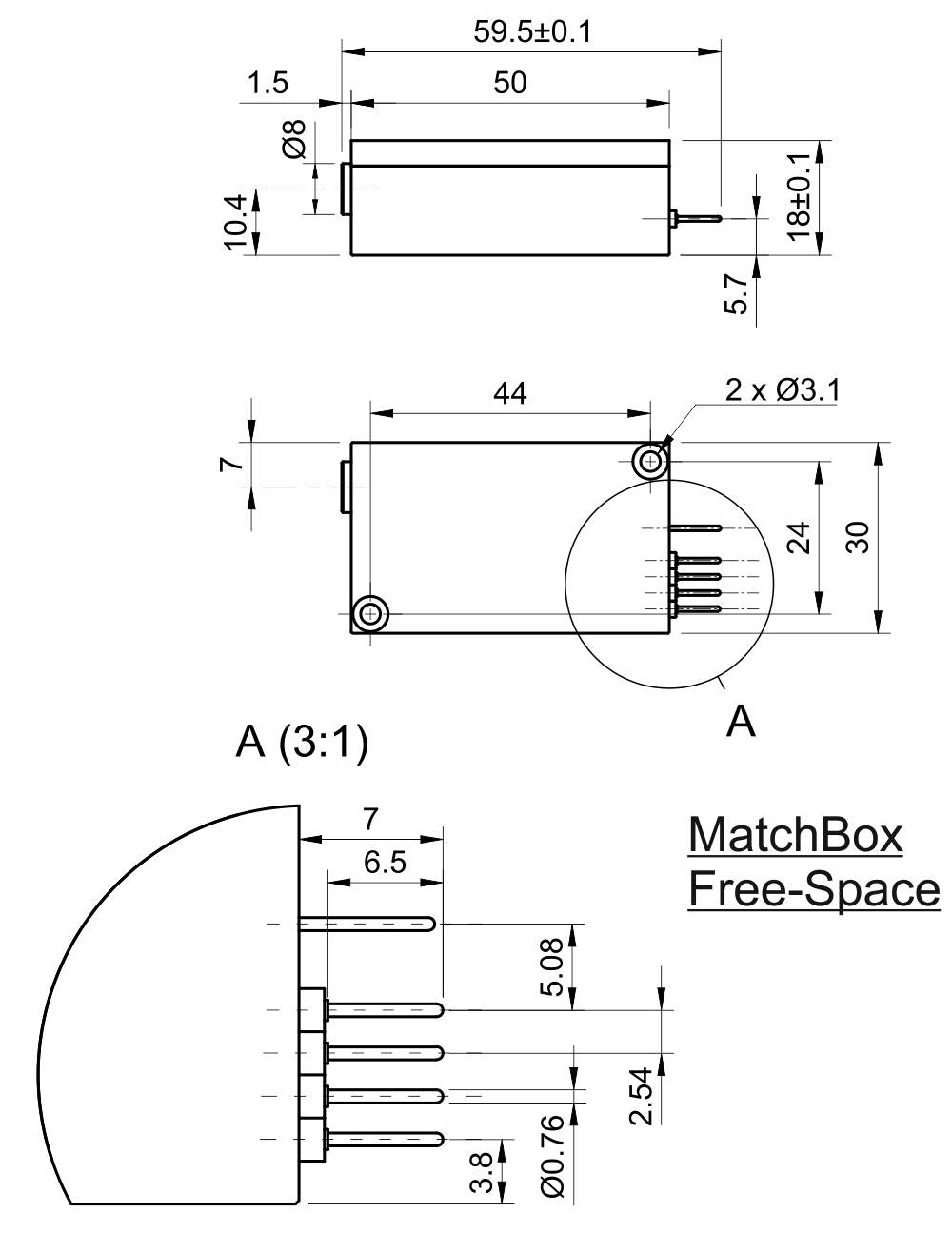

Принципиальная схема
