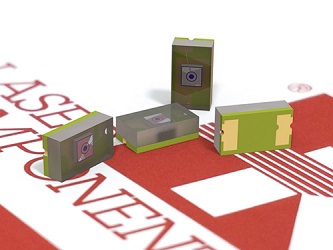

Кремниевые лавинные фотодиоды серии SAH компании Laser Components оптимизированы для работы в спектральном диапазоне от 400 до 1000 нм с пиковой длиной волны около 850 нм или 905 нм. Фотодиоды изготавливаются в компактном SMD корпусе для поверхностного монтажа типа M1 (2х1.4х1 мм), M2 (3.1x1.8x1 мм), M2F. Эти лавинные фотодиоды используются в таких применениях как лазерные дальномеры, измерение скорости, лазерные полицейские радары, а также в промышленном и измерительном оборудовании. Лавинные фотодиоды серии SAH имеют короткие времена нарастания от 250 пс до 300 пс, эпитаксиальную структуру и изготавливаются на 6 дюймовых пластинах. В качестве стандартных изделий предлагаются ЛФД с размером активной области 230 мкм и 500 мкм.
|
Особенности: - Высокая квантовая эффективность; - Малый шум, большая скорость работы; - Коэффициент усиления более 100; - Диаметр активной области 230 мкм и 500 мкм; - Температурный диапазон от -40 до 85 0С; - Миниатюрный SMD корпус. |
Применения: - Лазерная дальнометрия; - Измерение скорости автомобилей; - Системы оптических коммуникаций. |
Технические характеристики лавинных фотодиодов серии SAH Laser Components:
|
Параметр |
SAH230x |
SAH500x |
Единица измерения | ||||
|
Мин. |
Тип. |
Макс. |
Мин. |
Тип. |
Макс. | ||
|
Спектральный диапазон |
от 400 до 1000 |
от 400 до 1000 |
нм | ||||
|
Длина волны пиковой чувствительности |
880 |
880 |
нм | ||||
|
Диаметр активной области |
230 |
500 |
мкм | ||||
|
Напряжение пробоя, при Id=10 мкА |
|
150 |
200 |
|
150 |
200 |
В |
|
Температурный коэффициент напряжения пробоя |
|
0.5 |
|
|
0.5 |
|
В/0C |
|
Коэффициент усиления |
|
100 |
|
|
100 |
|
|
|
Чувствительность, при 905 нм |
|
50 |
|
|
50 |
|
А/Вт |
|
Темновой ток |
|
1 |
5 |
|
5 |
10 |
нА |
|
Токовый шум |
|
200 |
|
|
200 |
|
фА/Гц1/2 |
|
Емкость |
|
1.0 |
|
|
2.0 |
|
пФ |
|
Время нарастания импульса |
|
250 |
|
|
300 |
|
пс |
